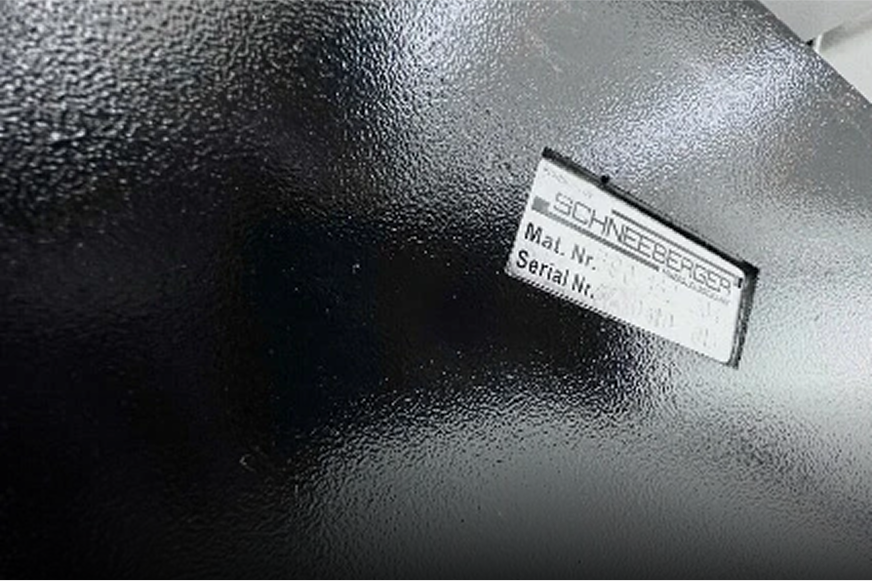

Schneeberger
Mineral casting machine frame
Eksen Hareketleri

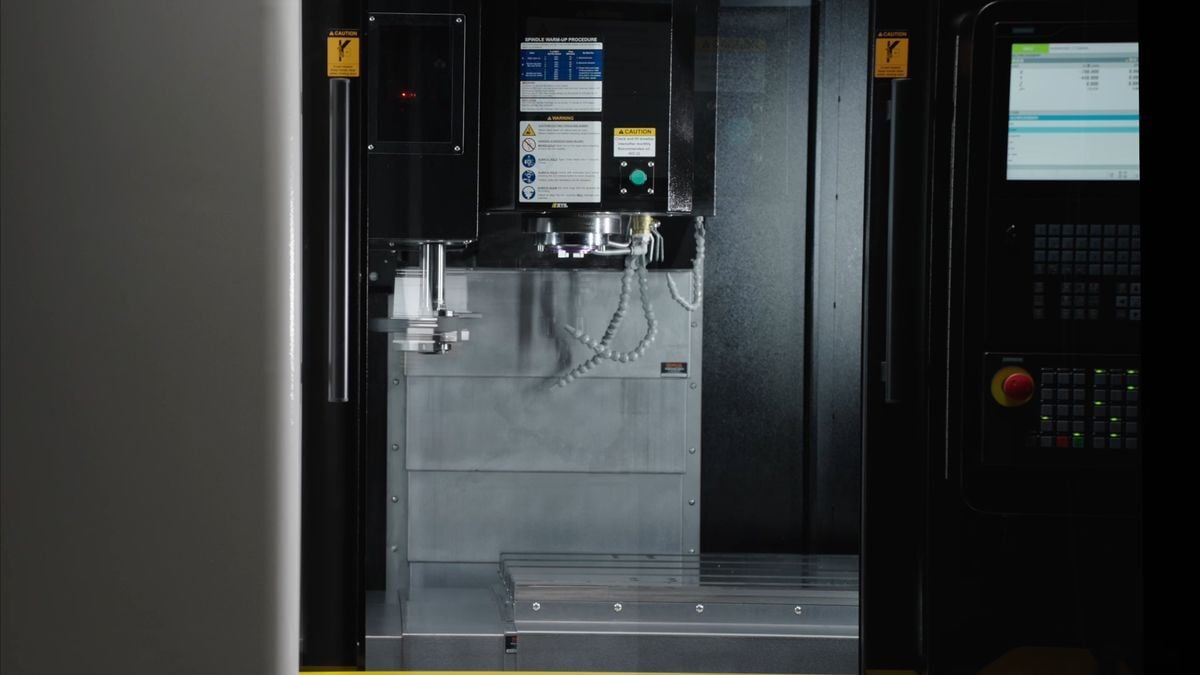

X-eksen (mm)
760 mm
Y-eksen (mm)
500 mm
Z-eksen (mm)
500 mm
İş mili alnından tablaya olan uzaklık
100-600 mm
İş mili ile tabla yüzeyi arasındaki mesafe
530 mm

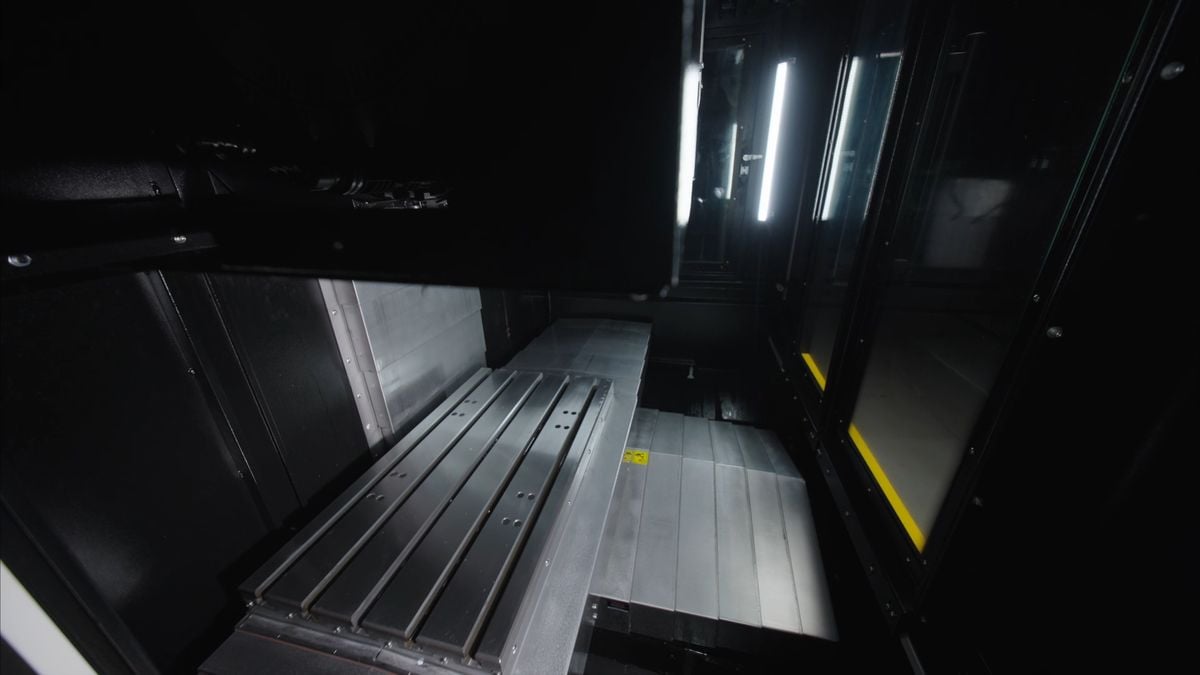

Tabla
Tabla ölçüsü (mm)
860x500 mm
Tabla taşıma kapasitesi (kg)
500kg
Tabla yüzeyi (adet×boyut×mesafe - mm)
T-Kanal 18×5×100

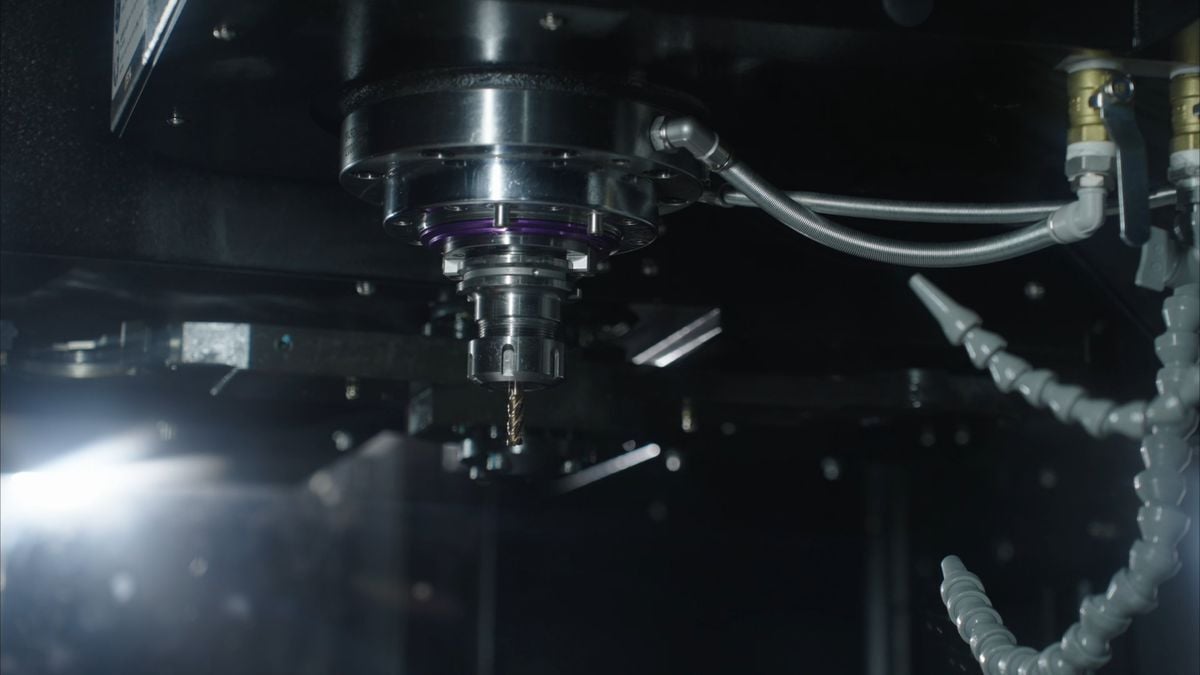

İş Mil
İş mili konikliği
BT40
Güç aktarımı
Kayış Tipi
Max. iş mili hızı (rpm)
10.000 rpm

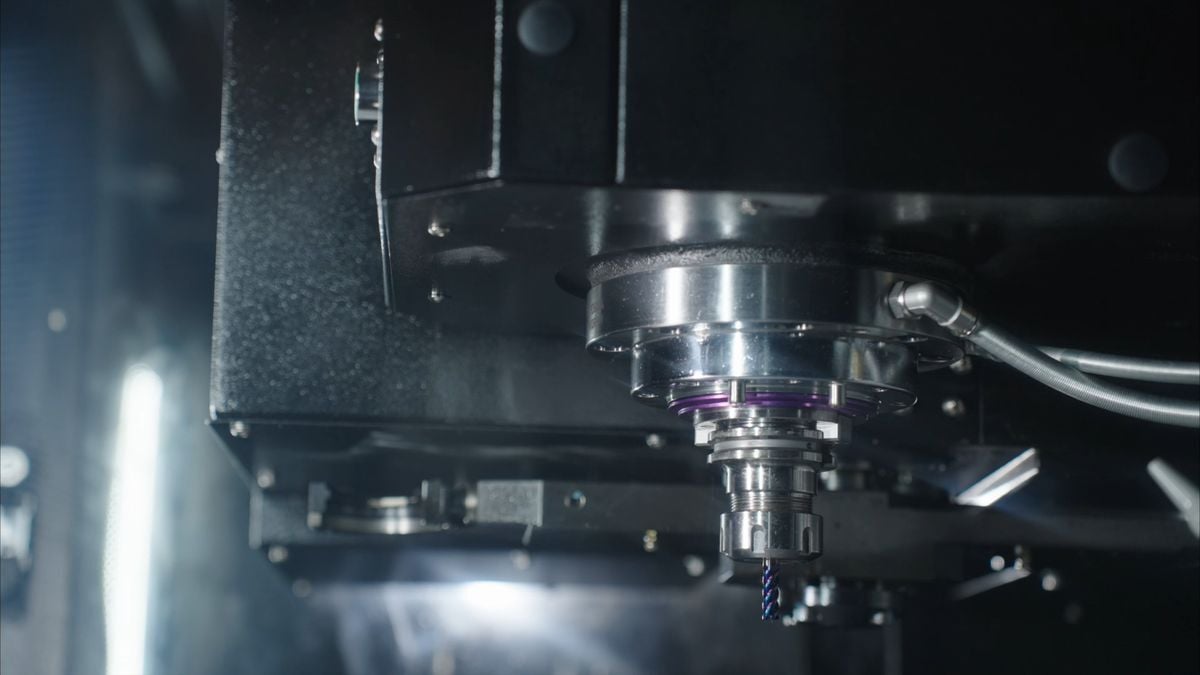

İlerleme
Boşta ilerleme (mm / min)
30.000 mm/dak
Kesme hızı (mm / min)
10.000 mm/dak
Otomatik Takım Değiştirme
Model: /span>
Kol tipi
Takım tutucu
BT40
Takım kapasitesi
24
Max. takım çapı (mm)
125 mm
Max. takım uzunluğu (mm)
240 mm
Max. takım ağırlığı (kg)
7
Takımdan takıma (sn)
2
Güç
İş mili motor çıkışı
11/17 kW

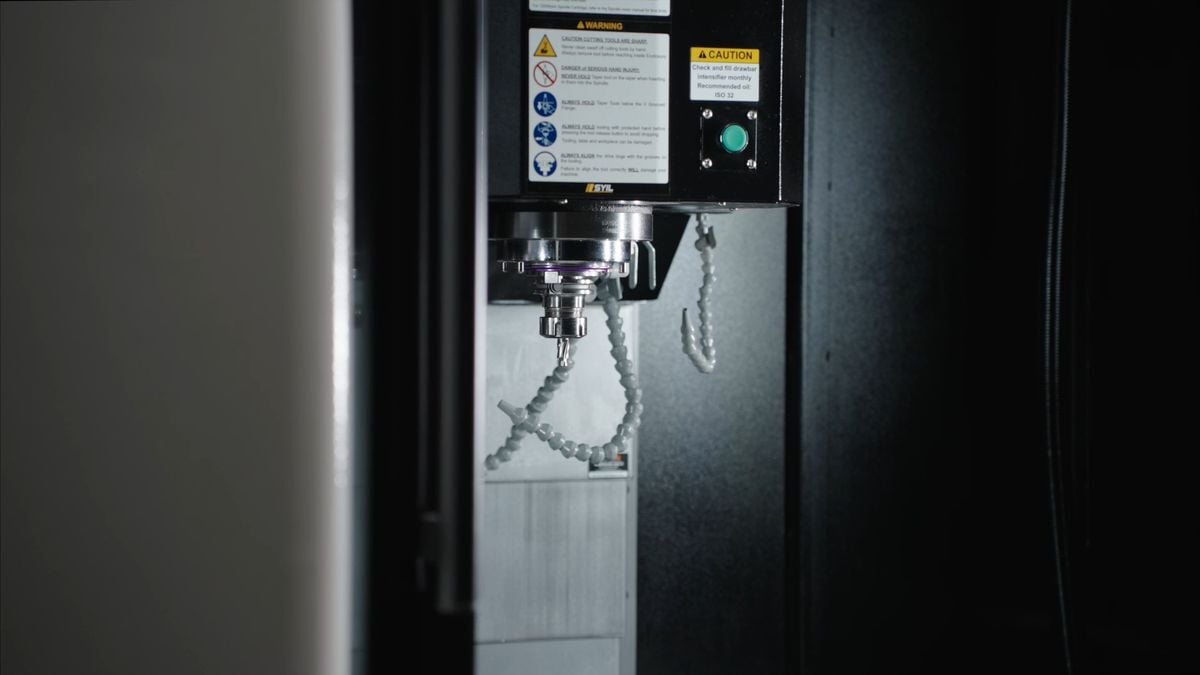

Tahrik motorları X, Y, Z Ekseni
3,9/3,9/5,9 kW
Tezgah Boyutu ve Ağırlığı
Zemin alanı (LxWxH)
1850x2245x2800 mm
Ağırlık
6.000 kg

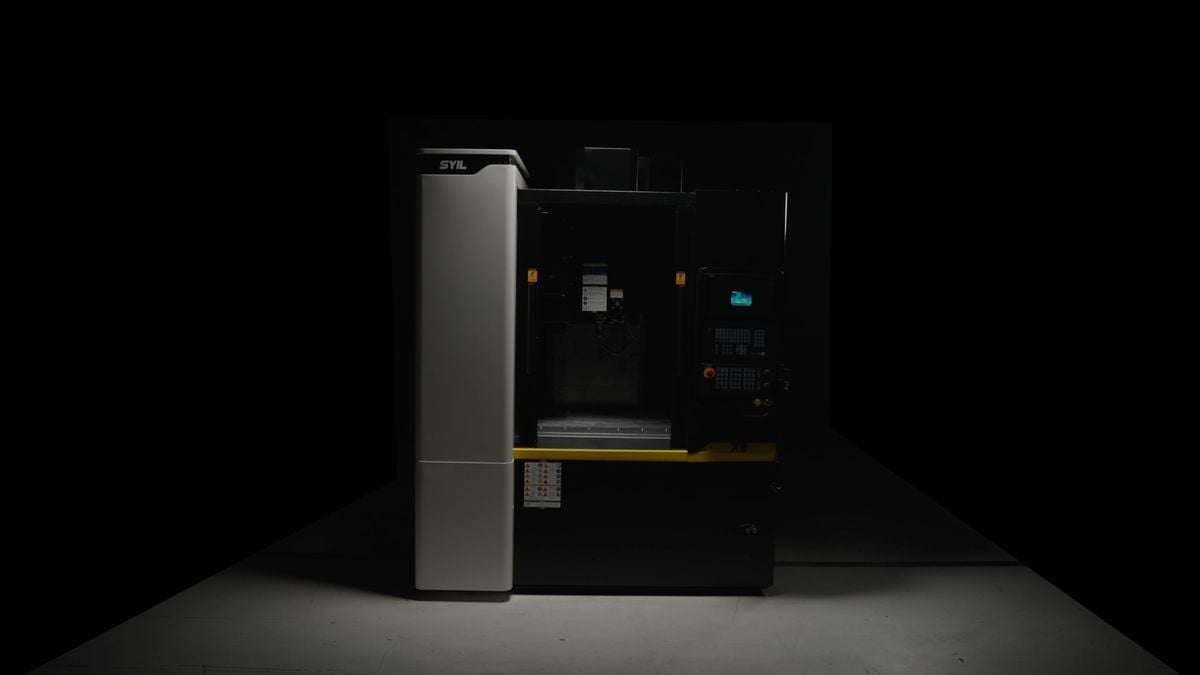

X9 Dikey Freze Makinesi
Harika İşleme Yetenekleri. Tüm Operasyonları Başarıyla Yönetir.

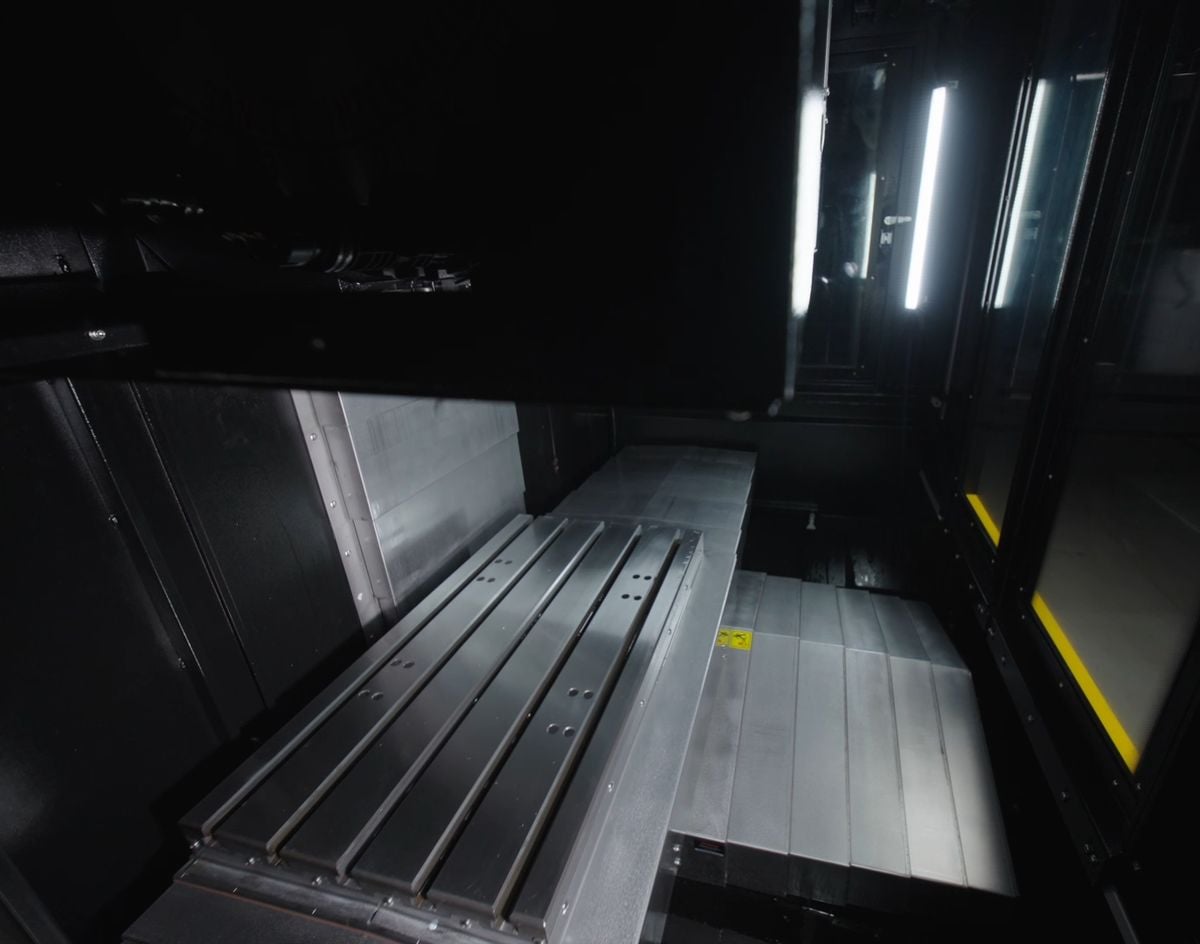

THK
High-precision ball screws and linear guides

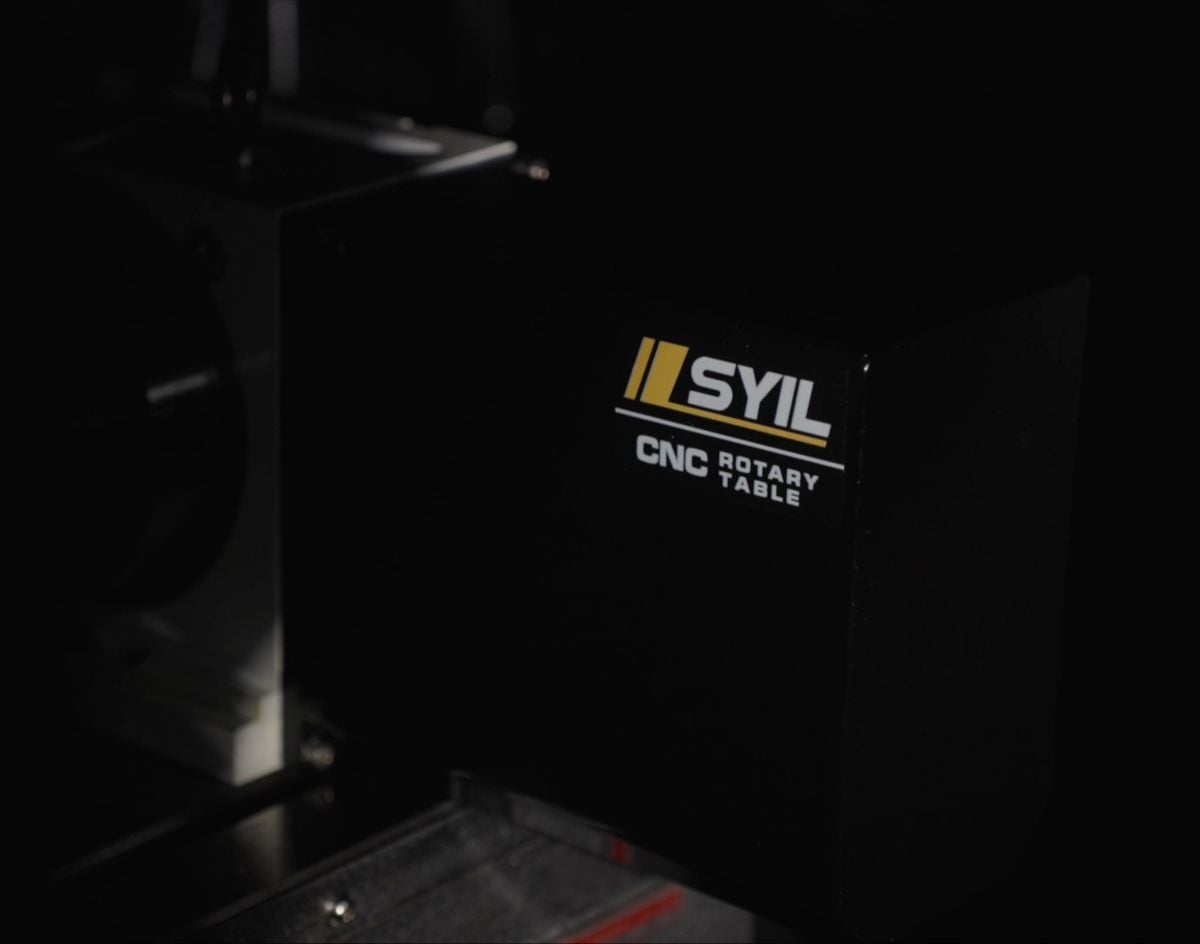

4th axis
Add a 4th axis to your 3-axis machining center

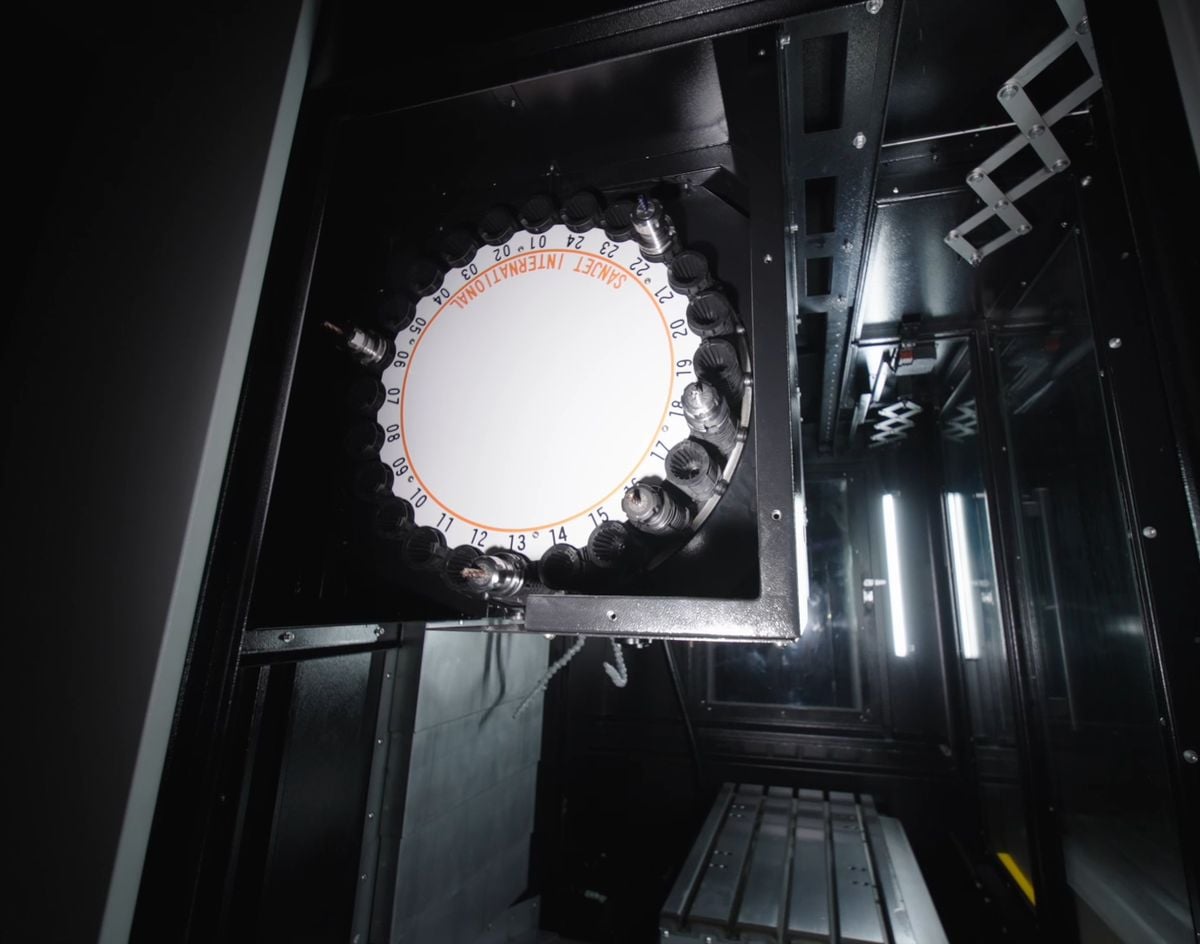

High-speed Servo Tool Changer

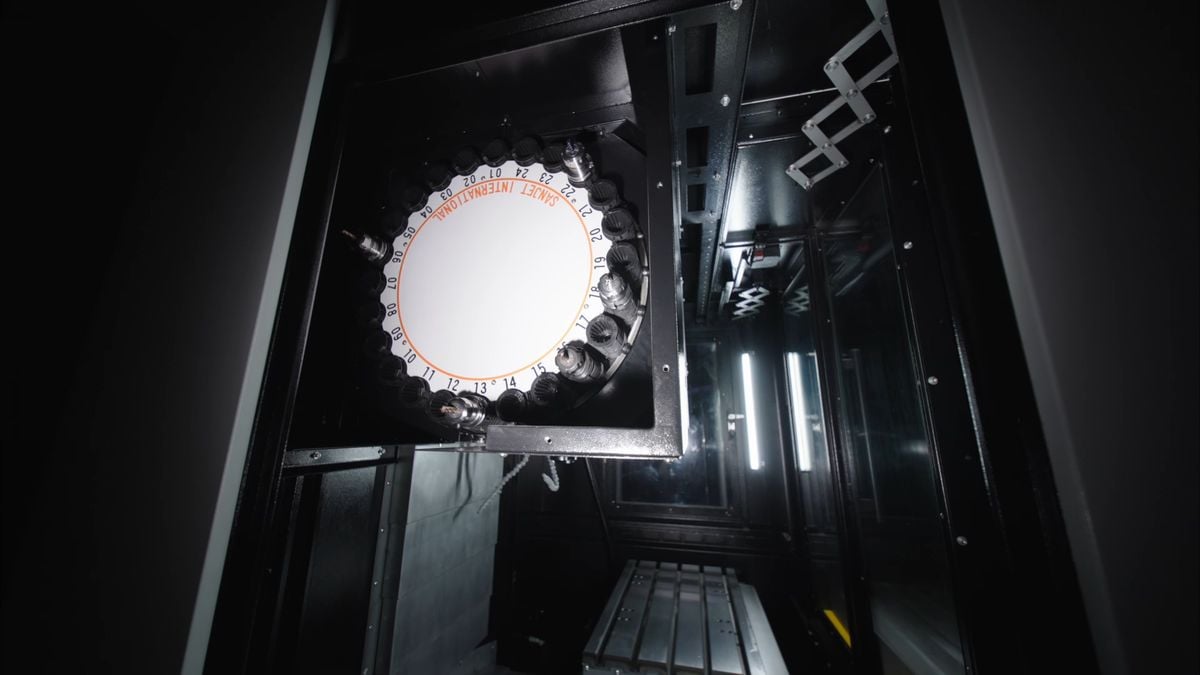

24 positions BT40
SYIL X9 Options

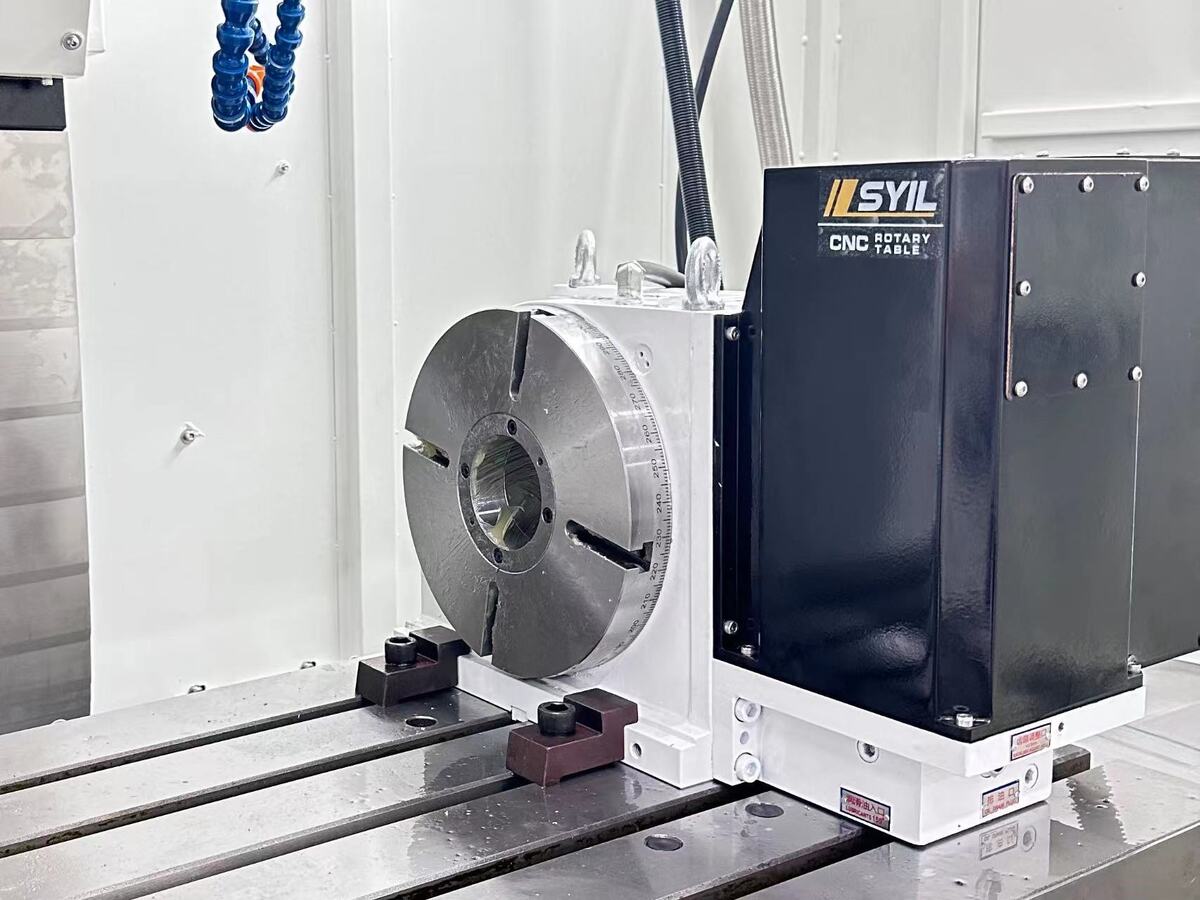

4th axis 255 mm.
255 mm NC döner tabla için.

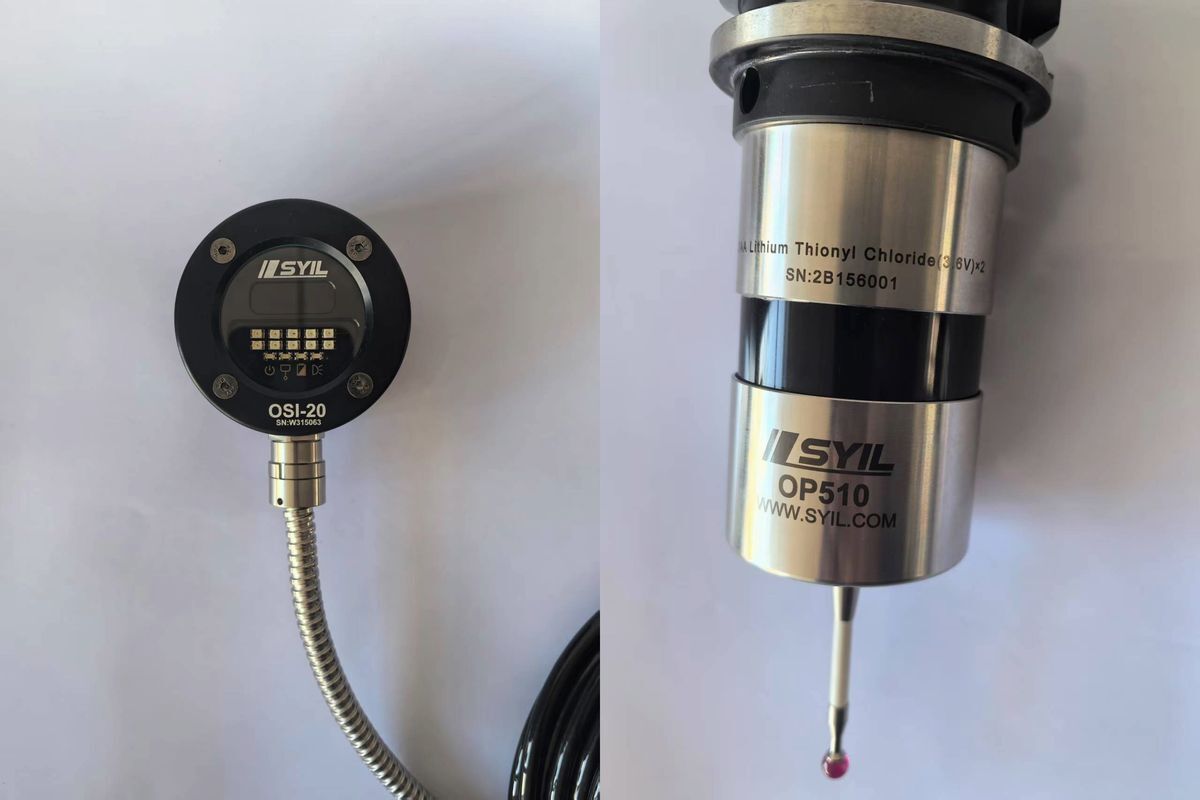

Wireless type.

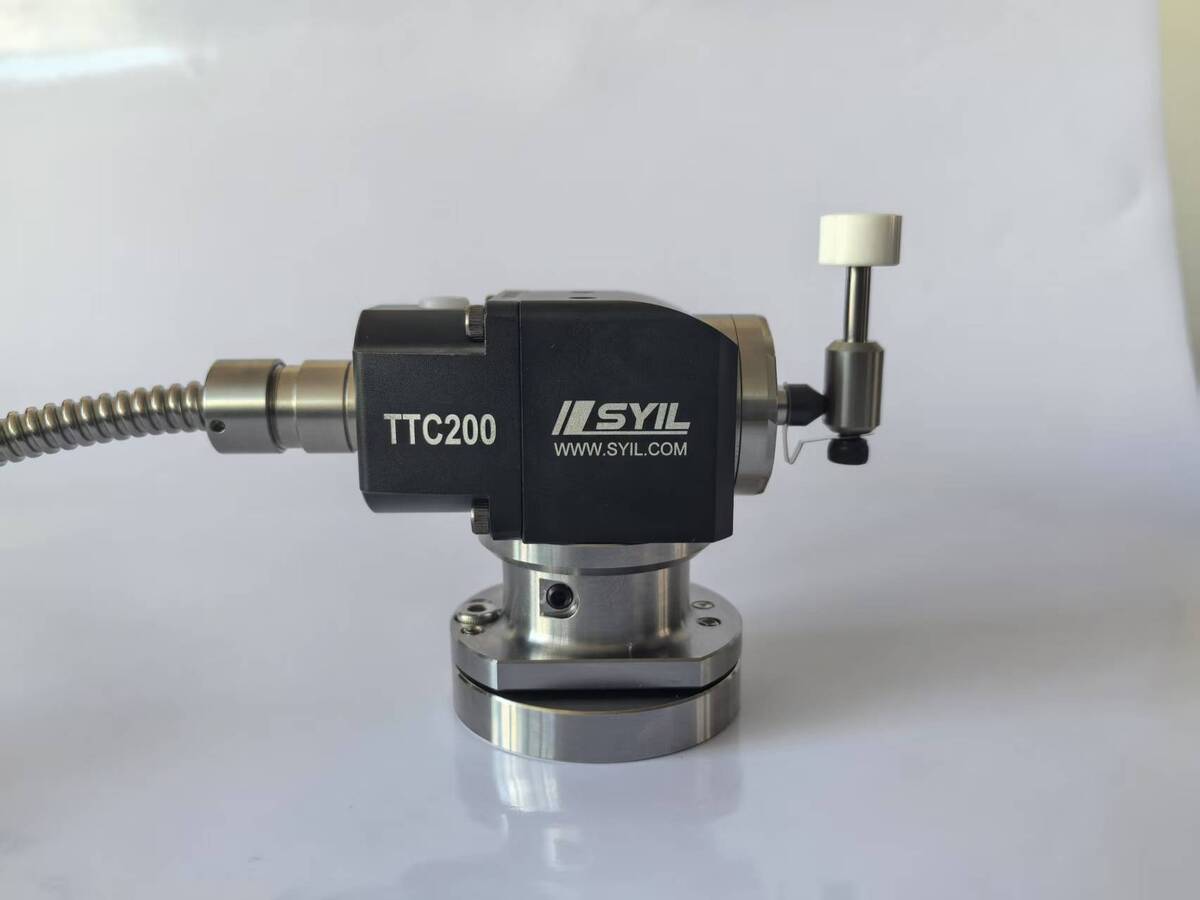

Kablo tipi TTC200.

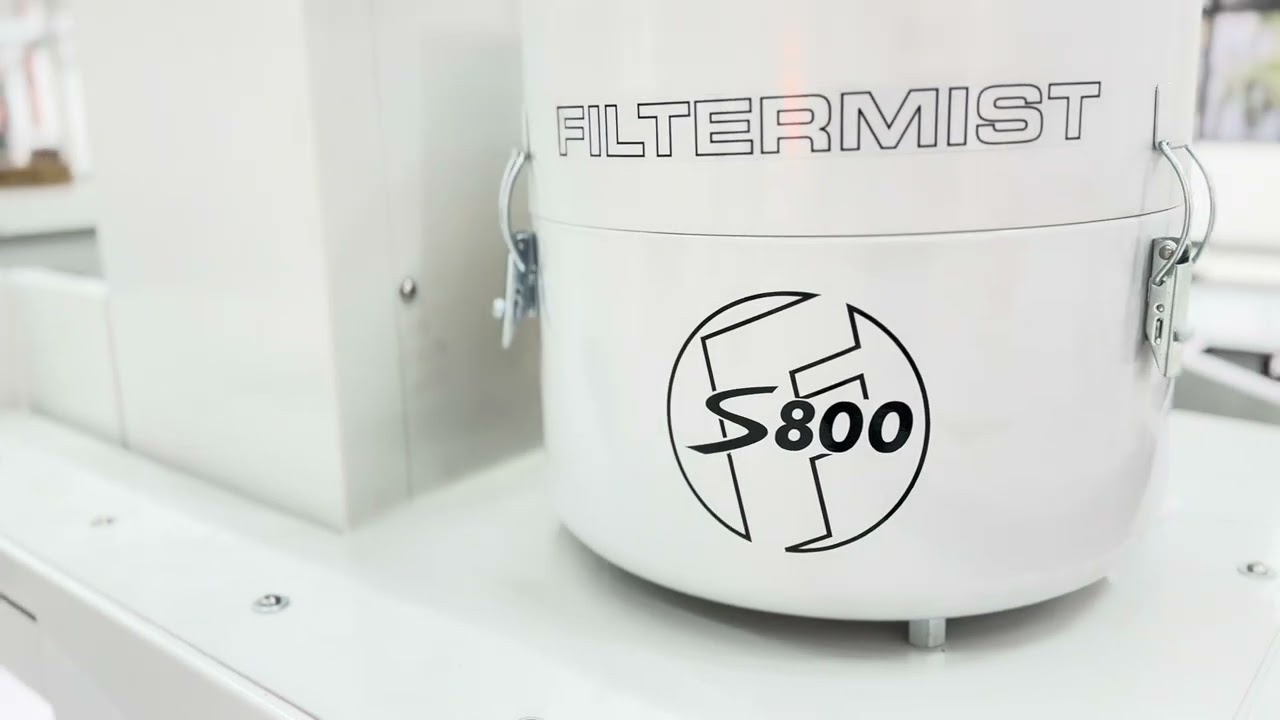

S800.

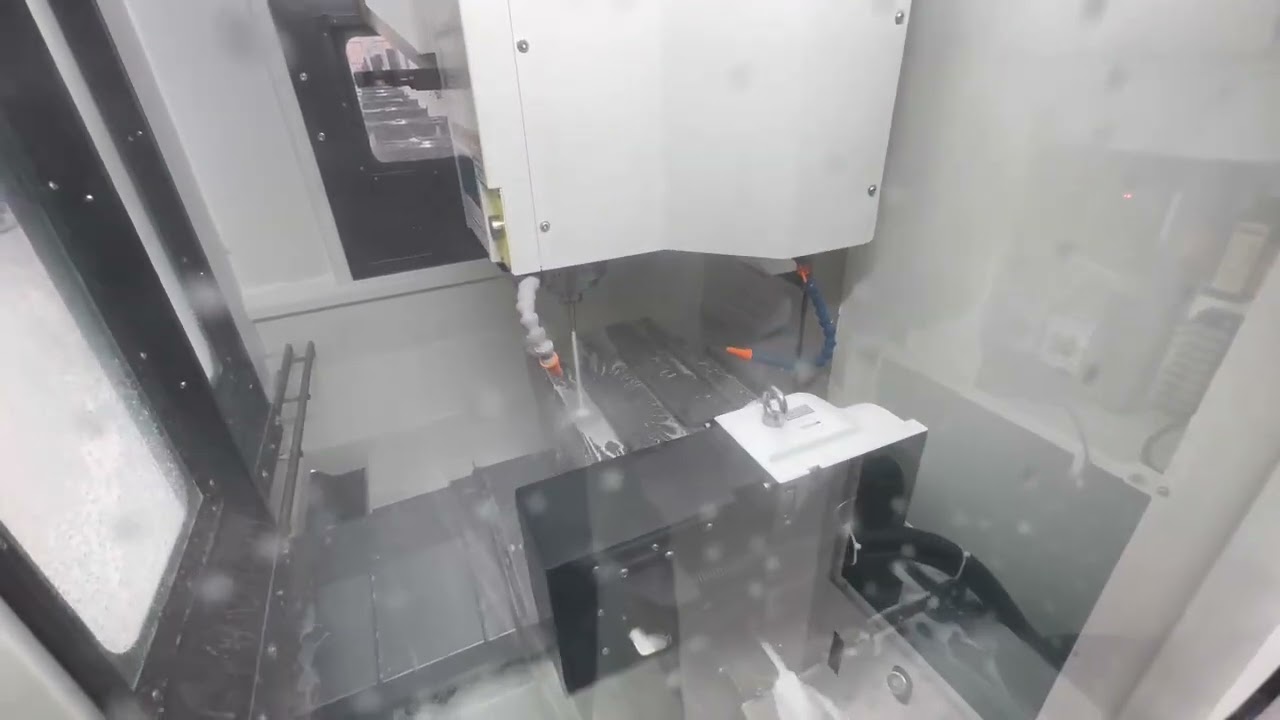

CTS 20 bar.
Technical Specifications
X5
X7
X9
X11
Table
Table size (mm)
560×260
700×300
860×500
1050×550
Table load (kg)
150
150
500
600
T kanalları (adet × genişlik × aralık, mm)
T-slots 3×14×80
T-slots 3×14×100
T-slots 18×5×100
T-slots 18×5×90
Travel distances
X-axis (mm)
300
400
760
1000
Y-axis (mm)
260
300
500
500
Z-axis (mm)
300
380
500
500
İş mili burnu ile tabla üstü arası mesafe
150-450
150-530
100-600
110-610
İş mili ile kolon yüzeyi arası mesafe
330
358
530
650
Spindle
Spindle taper
BT30
BT30
BT40
BT40
Power-drive
Direct
Belt
Belt
Belt
Max. spindle speed (rpm)
20,000
12,000
10,000
10,000
Feed
Hızlı ilerleme (mm/dak)
30,000
30,000
30,000
30,000
Kesme ilerlemesi (mm/dak)
10,000
10,000
10,000
10,000
Otomatik takım değiştirici
Type
Wheel
Arm
Arm
Arm
Tool holder
BT30
BT30
BT40
BT40
Takım magazini kapasitesi
16
16
24
24
Maks. takım çapı (mm)
63
63
125
125
Maks. takım boyu (mm)
200
200
240
300
Maks. takım ağırlığı (kg)
3
3
7
7
Tool to tool (s)
1
1.5
2
2.5
Other data
Machine weight (kg)
2180
2200
5000
7000
Machine dimensions L x W x H (mm)
Soğutma tankı ve kontrol ünitesi dahil kapladığı alan
Soğutma tankı ve kontrol ünitesi dahil kapladığı alan
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min./maks. hava basıncı (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Soğutma sıvısı tankı kapasitesi (litre)
80
80
130
240
