THK
Yüksek Hassasiyetli Vidalı Miller ve Lineer Kızaklar
İşleme Kapasitesi
Ayna çapı
200 mm
Max. çevirme çapı over Bed (mm)
ø550 mm
Max. çevirme çapı carriage(mm)
ø290 mm (Y ekseni ile: 200 mm)
Max. iş parçası uzunluğu (mm)
500 mm (Y ekseni ile: 530 mm, karşı iş mili ile: 450 mm)
Max. iş parçası çapı (mm)
ø380 mm
.png)
İş Mili
Max. dönüş hızı (rpm)
4.000 rpm
İş Mili konikliği
A2-6
İş Mili delik çapı (mm)
ø63 mm
İş Mili içten parça geçirme çapı (mm)
ø52 mm
İş Mili gücü (kW)
11
Takım Tutucu
Model
Tahrikli taret
Takım
12
Takım tutucu ölçüsü (mm)
25x25 mm
Takım tutucu çapı (mm)
ø40 mm
Eksen Hareketleri
X Boşta ilerleme (m/min)
30m/dak
Z Boşta ilerleme (m/min)
30m/dak
Y Boşta ilerleme (m/min)
15m/dak
X eksen hareketi (mm)
190x10 mm
Z eksen hareketi (mm)
550(490+-50)mm
Hareket mesafeleri
X hızlı hareket
30 m/min
Z hızlı hareket
30 m/min
Y hızlı hareket
15 m/min
X hareket mesafesi
190+10 mm
Z hareket mesafesi
550 mm (Y ekseni ile: 490+-50 mm)
Tezgah Boyutu ve Ağırlığık
Boyutlar (UxGxY)
2500x1720x1740 mm
Tezgah ağırlığı (kg)
4.000kg
Boyutlar ve ağırlık
Boyutlar (U×G×Y)
2500×1720×1740 mm (Y ekseni ile: 2680×1750×1850 mm, karşı iş mili ile: 2680×1750×1850 mm)
Net ağırlık
4000 kg

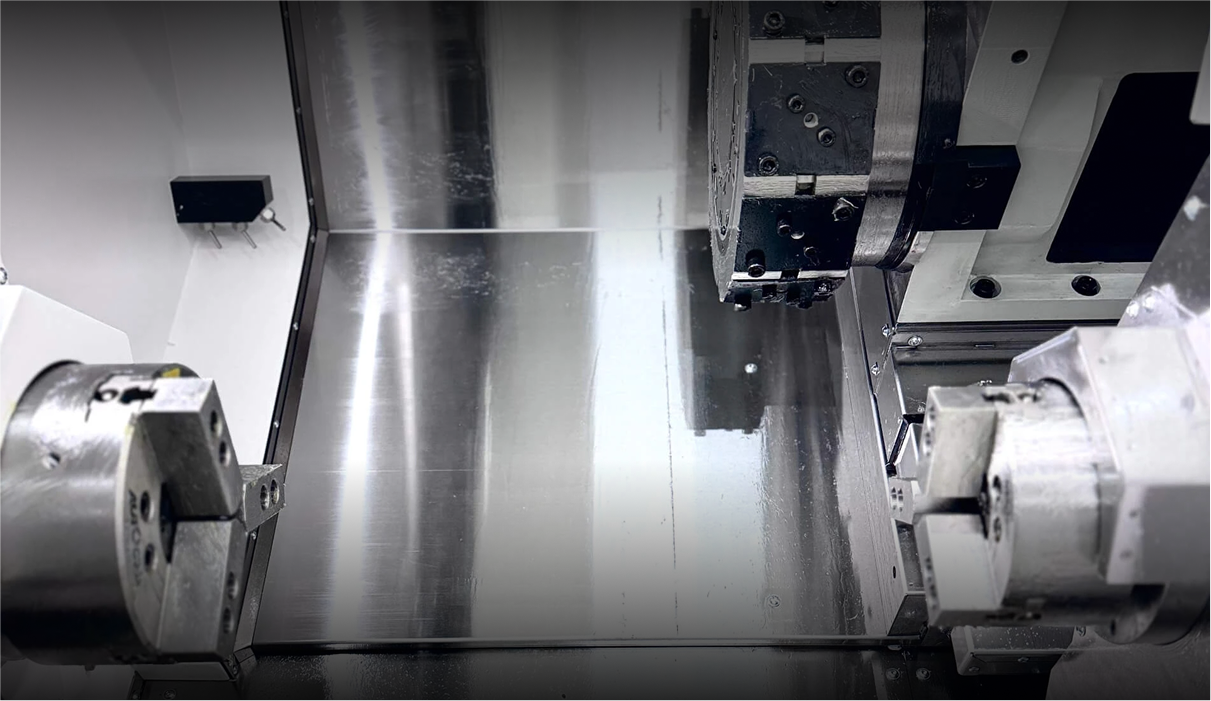

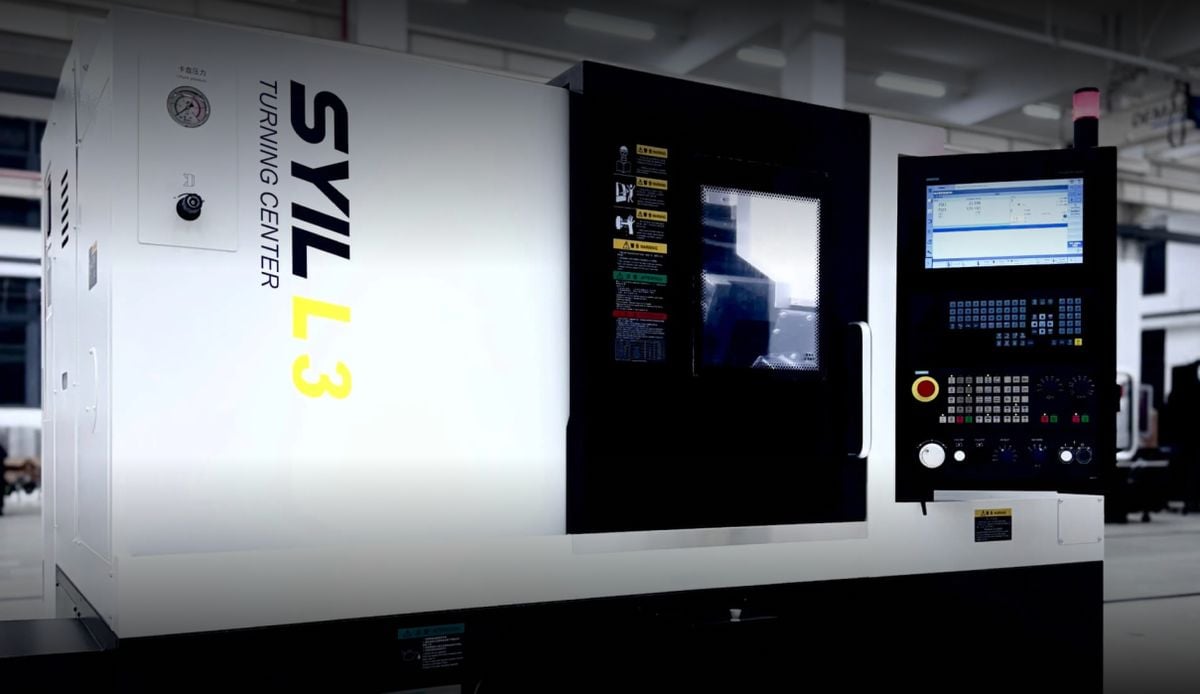

Yüksek Verimlilikli Torna Tezgahı
SYIL L3 canlı takımlama özellikli torna merkezi,küçük ve orta boy iş parçalarının yüksek performanslı CNC işleme süreçleri için idealdir.
.png)

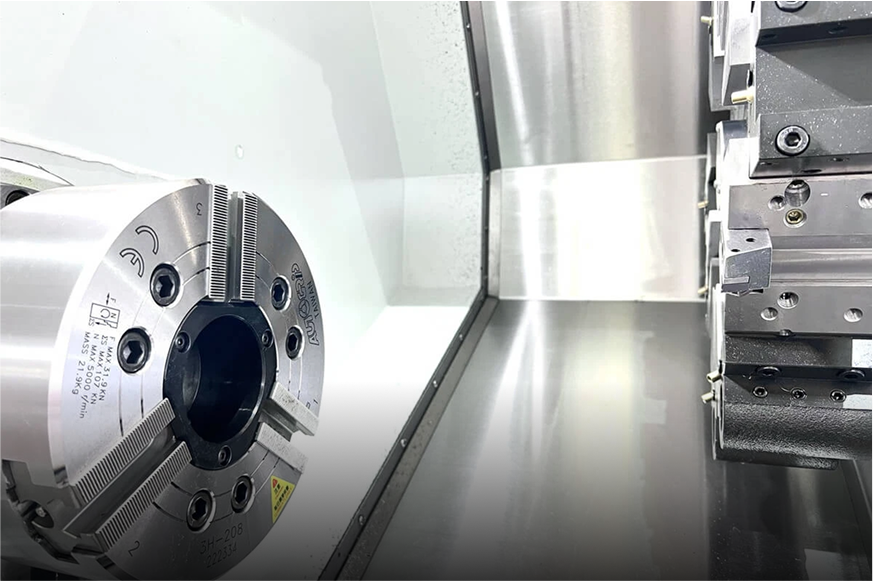

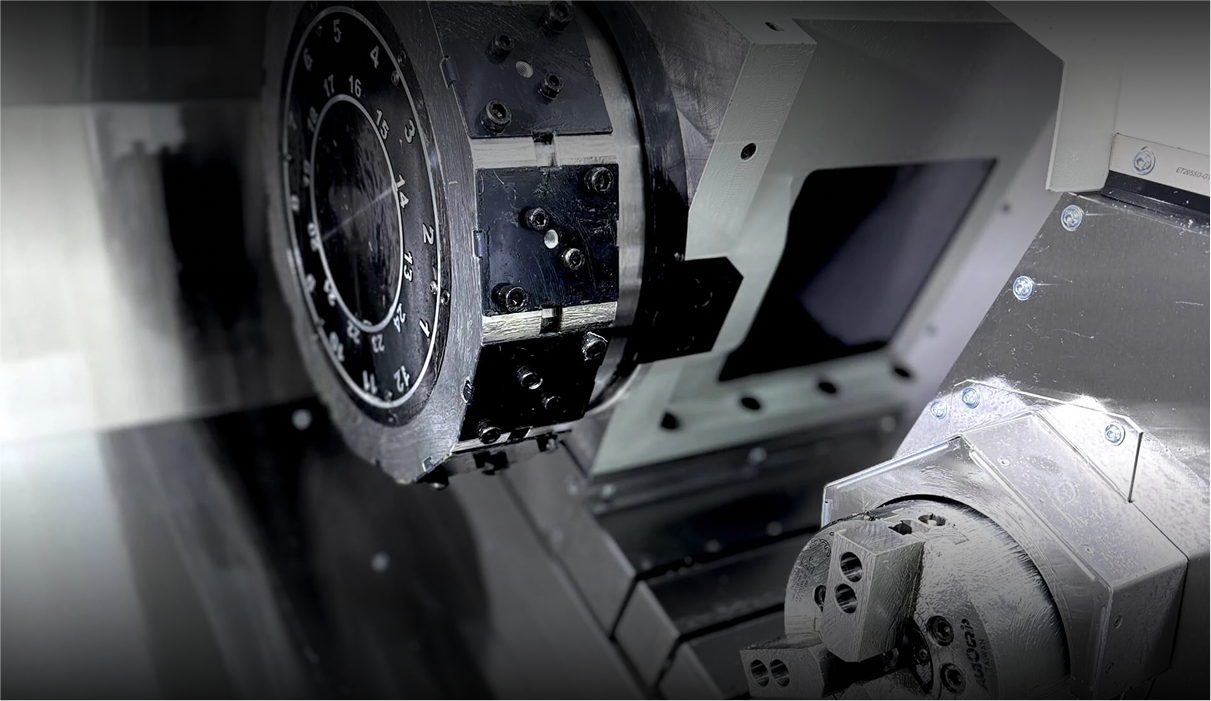

Opsiyonel SAUTER servo taret
5.000rpm elektrikli el aleti iş mili hızı
SYIL L3 Seçenekleri

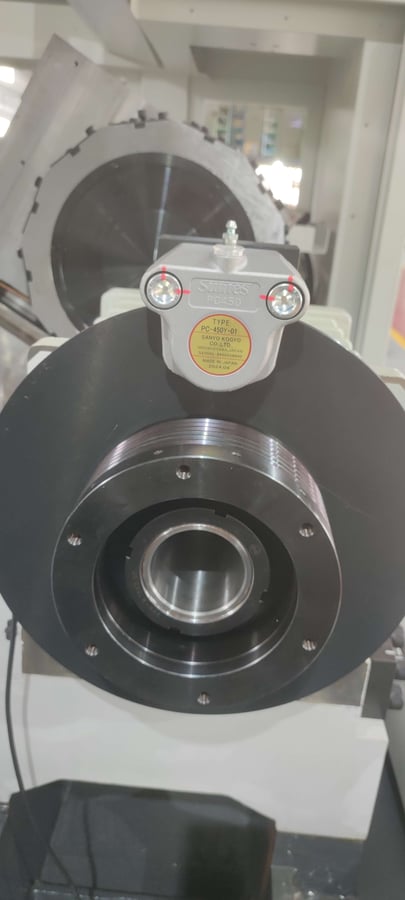

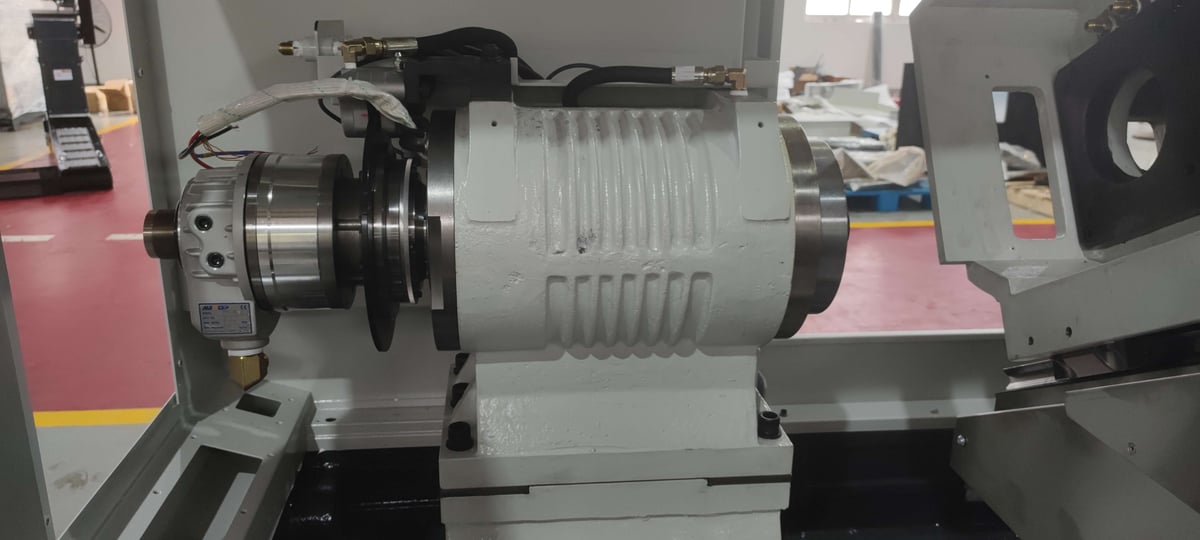

150 mm karşı iş mili aynası, 6000 dev/dak.

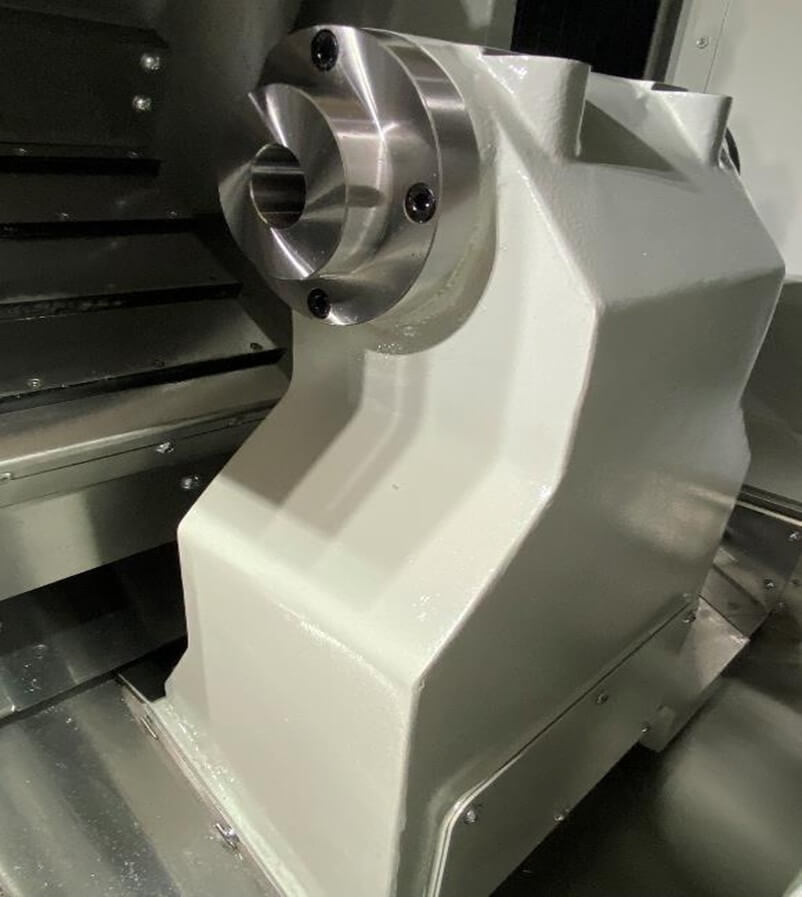

Punta hareketi için özel ekran dahil.

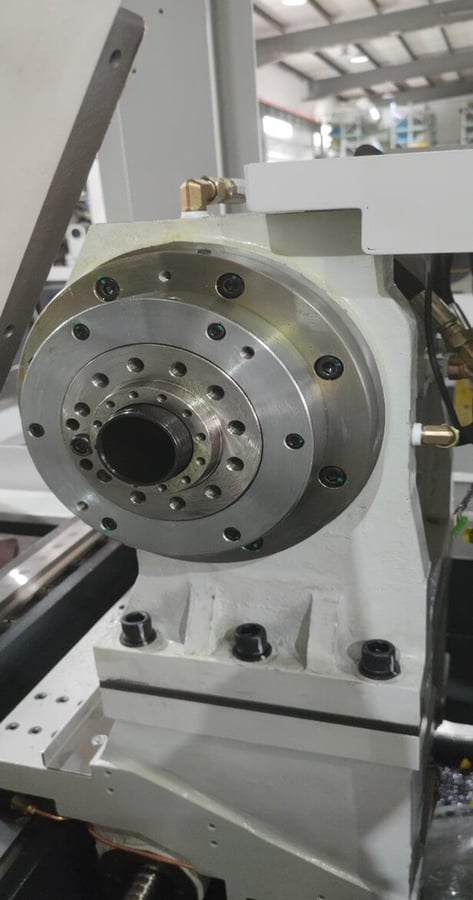

Özel ekranlı programlanabilir punta.

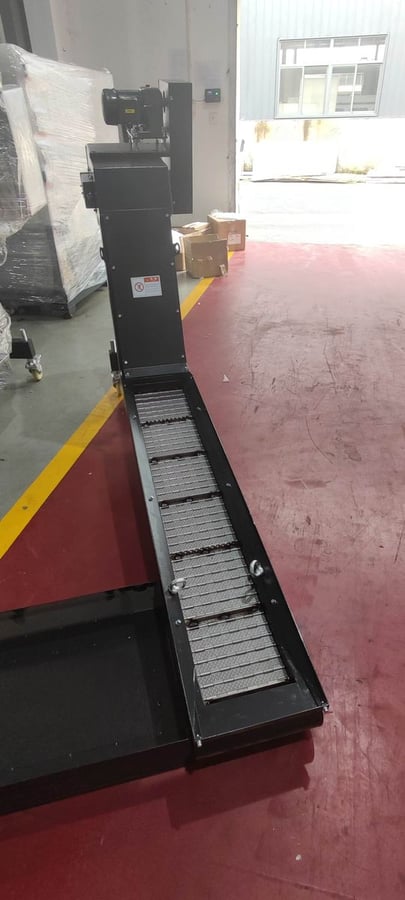

talaş arabası dahil.

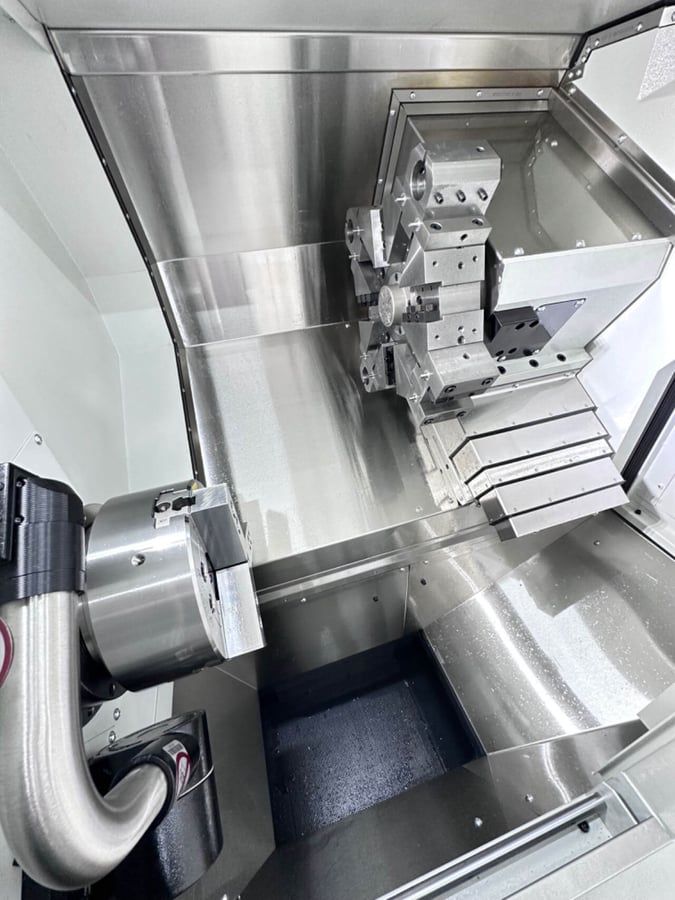

Renishaw.
L3 için.

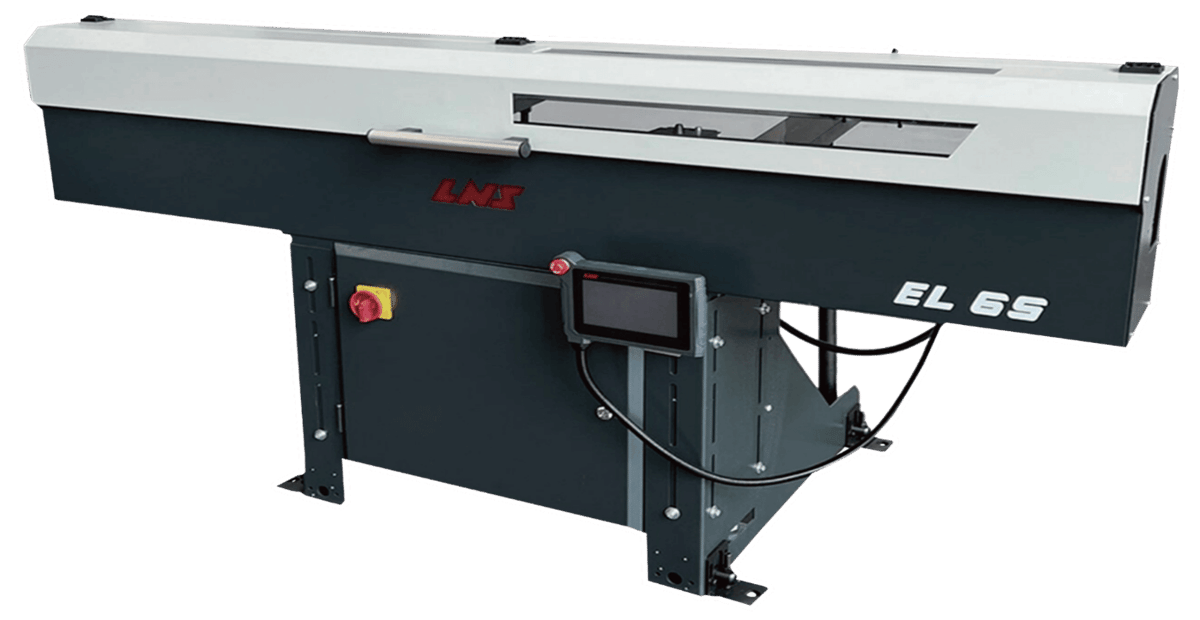

LNS EL65.
L3.
Teknik Özellikler
L2
L3
L4
İşleme kapasitesi
Ayna ölçüsü
200 mm
200 mm
250 mm
Kızak üzeri maks. salınım çapı
ø510 mm
ø550 mm
ø630 mm
Taşıyıcı üzeri maks. salınım çapı
ø260mm
ø290mm (Y ekseni ile: 200mm)
ø330 mm
Maks. iş parçası uzunluğu
300mm
500mm (Y ekseni ile: 530mm, karşı iş mili ile: 450mm)
800 mm (1100 mm/ 1500mm)
Maks. iş parçası çapı
ø380mm
ø380mm
ø520mm
İş mili
Maks. devir
4000rpm
4000rpm
3500 rpm
İş mili burnu
A2-6
A2-6
A2-8
İş mili delik çapı
ø66mm
ø63mm
ø91mm
Çubuk geçiş çapı
ø52mm
ø52mm
ø75mm
İş mili gücü
11/15kW
11/15kW
15/18,5 kW
Min. C ekseni endeksleme
--
0.001°
--
Karşı iş mili
Ayna ölçüsü
--
150 mm
--
Nominal / maks. devir
--
1750/6000rpm
--
İş mili burnu
--
A2-5
--
İş mili delik çapı
--
ø56mm
--
Çubuk geçiş çapı
--
ø45mm
--
İş mili gücü
--
11kW
--
Kurslar
--
530 mm
--
Hızlı hareket
--
30m/min
--
Takım tutucu
Tip
Servo taret
Tahrikli taret
Servo taret
Takımlar
8/12
12
12
Takım sapı ölçüsü
25x25/20x20mm
25x25mm
25x25mm
Takım sapı çapı
ø40/ø32mm
ø40mm
ø40mm
Min. takım değiştirme süresi
--
0.2 saniye
0.2s
Maks. takım değiştirme süresi
--
0.5s
0.5s
Tahrikli takım maks. devri
--
5000rpm
5000rpm
Tahrikli takım modeli
--
BMT55
BMT55
Kurslar
X hızlı hareket
30m/min
30m/min
30m/min
Z hızlı hareket
30m/min
30m/min
30m/min
Y hızlı hareket
--
15m/min
--
X kursu
200mm
190+10mm
260+10 mm
Z kursu
360mm
550mm (Y ekseni ile: 490+-50mm)
850mm (1150 mm/ 1550 mm)
Punta
Puntadan aynaya kurs
--
465mm (Y ekseni ile: 500mm)
--
Punta hızlı hareketi
--
30m/min
10m/min
Punta kovanı konikliği
--
MT4
MT5
Boyutlar ve ağırlık
Boyutlar (UxGxY)
1775x1600x1690mm
2500x1720x1740mm (Y ekseni ile: 2680x1750x1850mm, karşı iş mili ile: 2680x1750x1850mm)
2500x1720x1740 mm
N.W.
3050kg
4000kg
6200 kg/ 6800 kg/ 7220 kg
