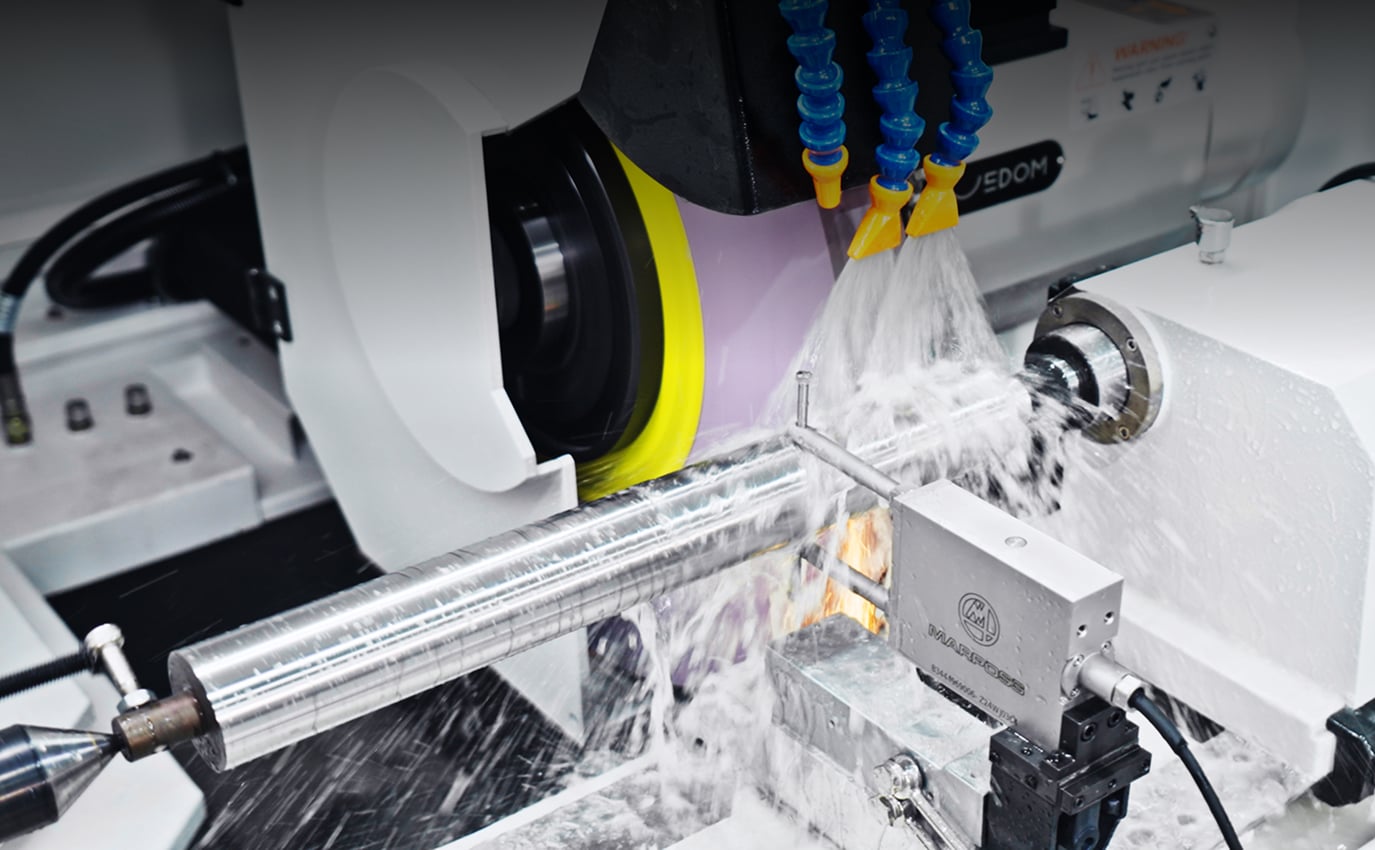

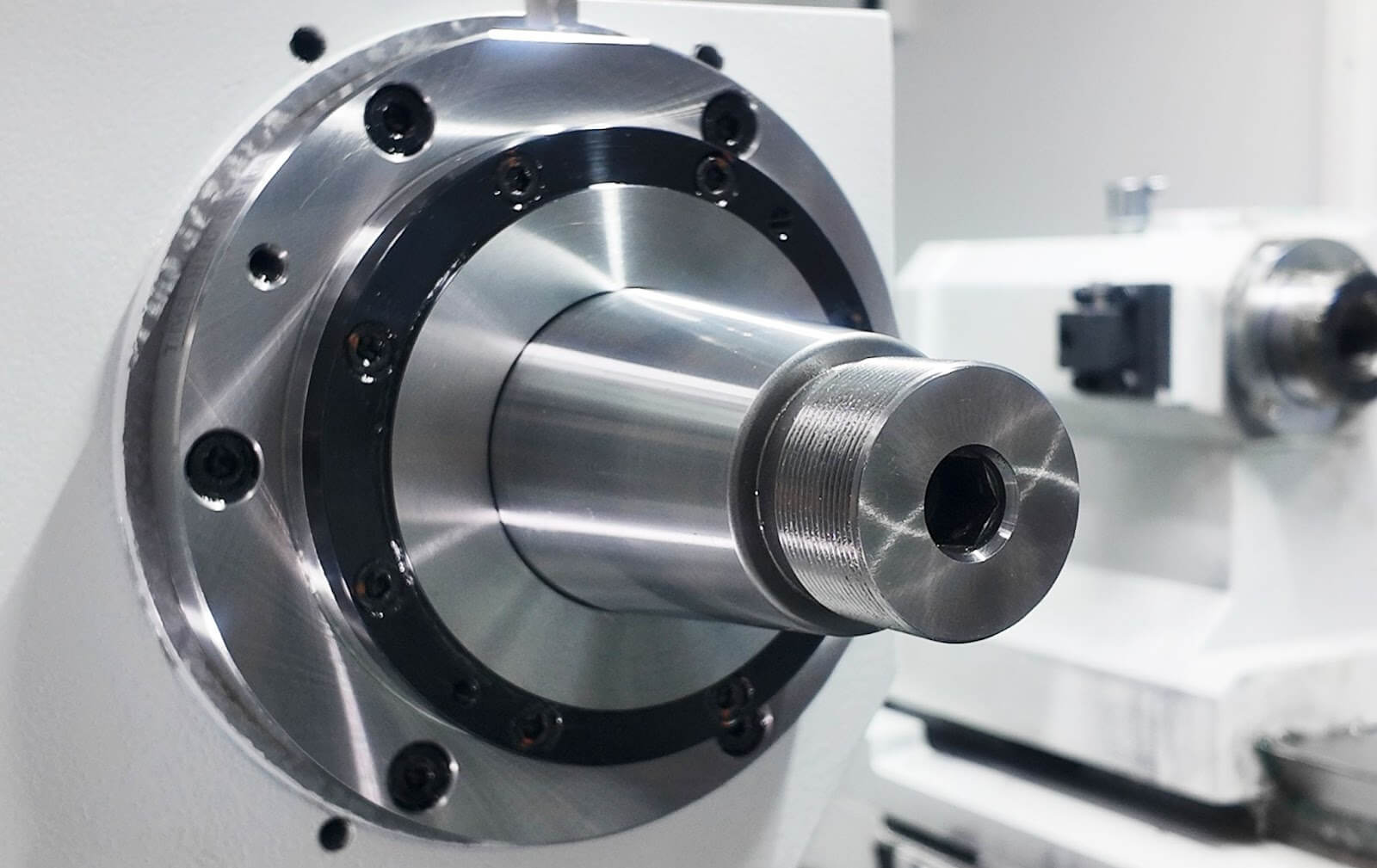

Mil - Taşlama tekerleği sürücüsü
Hassasiyetini garanti etmek için iş milinde yüksek hassasiyetli rulmanlar kullanılır.
.jpg)
Çalışma Kapasitesi
Dönüş çapı (mm)
350
Maks. Taşlama çapı (mm)
330
Maks. Taşlama uzunluğu (mm)
600
Merkezler arası mesafe (mm)
650
Maks. Merkezler arasındaki iş parçasının ağırlığı (kg)
60 (Merkez sabit dayanağı olmadan)
.jpg)
Taşlama taşı kafası
Taşlama taşı boyutları (Dış x kalınlık x iç ) mm
610 x (25–100) x 203,2
İş mili motor gücü (Kw)
11
Taşlama taşının kesme hattı hızı (m/s)
60 (Opsiyonel 100)
İş mili eksen boyutu (mm)
67
İş mili yatak tipi
Rulman tipi (isteğe bağlı kayış tipi)
-2.jpg)
Çalışma Kafası
Tip
Sabit merkez/Canlı merkez
Merkez konik
MT5
İş mili hızı (rpm)
10~1000
Motor gücü (kW)
2
%20(1).png)
Punta
Merkez konik
MT4
Kol çapı (mm)
58
İş mili hareketi (mm)
35
X ekseni taşlama taşı kızağı
Masa hareketi (mm)
400
Hızlı besleme hızı (m/dak)
16
Min.besleme/her ölçek (mm)
0.001/0.01/0.10
Taşlama taşının besleme modu
Dalma / Açısal
X ekseni servo motor (kW)
2.2
Taşlama taşı kızağı
Bir V-Flat yapı kılavuz rayı
-2.jpg)
Z ekseni taşlama taşı kızağı
Masa hareketi (mm)
700
Hızlı besleme hızı (m/dak)
16
Min.besleme/her ölçek (mm)
0.001/0.01/0.10
Z ekseni servo motor (kW)
2.2
Masa kaydırağı
Bir V-Flat yapı kılavuz rayı
Tezgah dönüş açısı (saat yönünde/saat yönünün tersine derece)
4 ve 9
Evrensel
Taşlama taşı kafası yağlama yağı pompası (kW)
0.18
Öğütme sıvısı pompası (kW)
0.18
Kılavuz yağ pompası (W)
25
Taşlama taşı kafası yağ tankı kapasitesi (L)
30
Öğütme sıvısı tank kapasitesi (L)
120
Kılavuz yağ tankı kapasitesi (L)
8 (Tam zamanlı yağlama)
Net ağırlık (kg)
5200
Boyutlar (mm)
3015 x 2200 x 1867

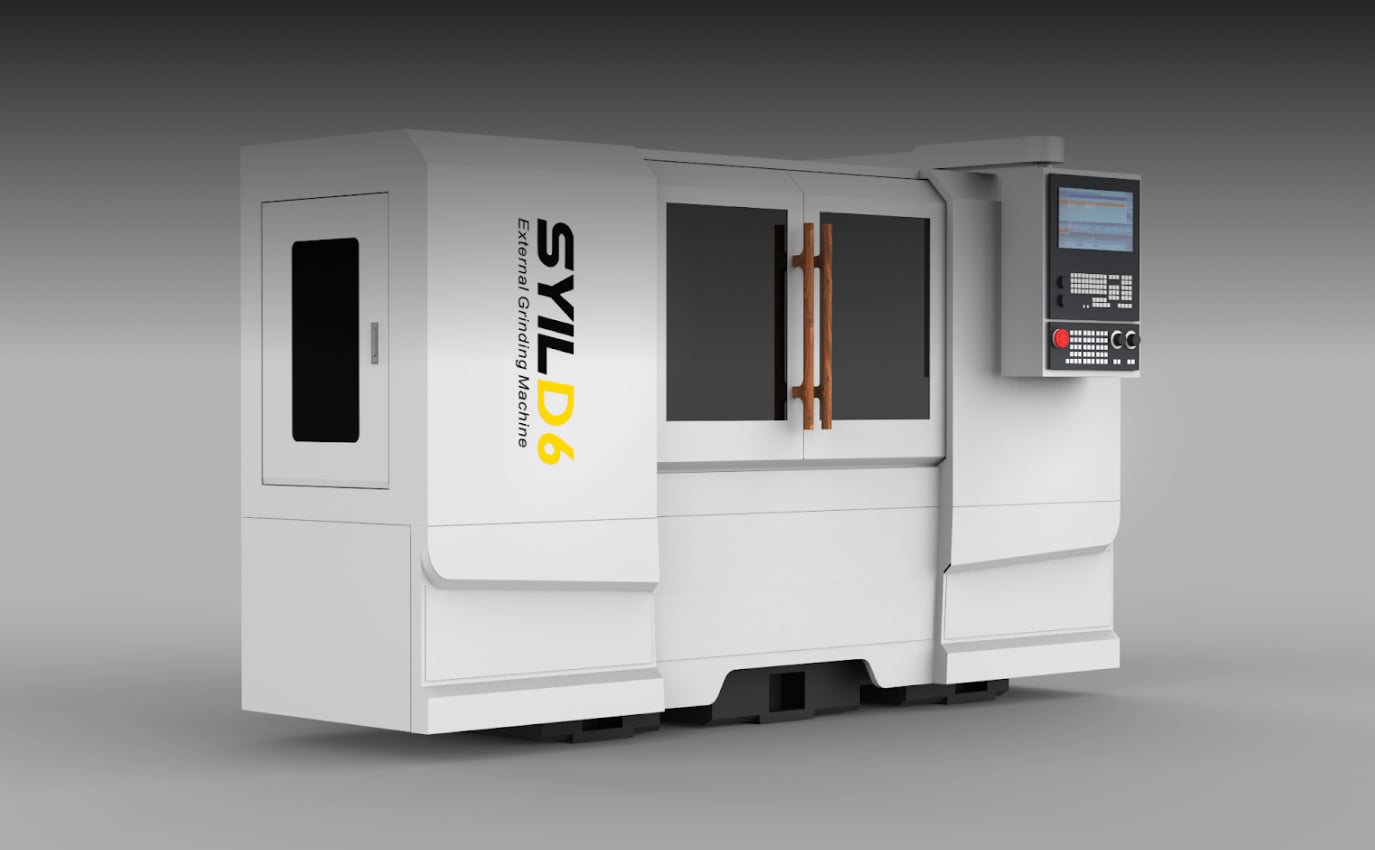

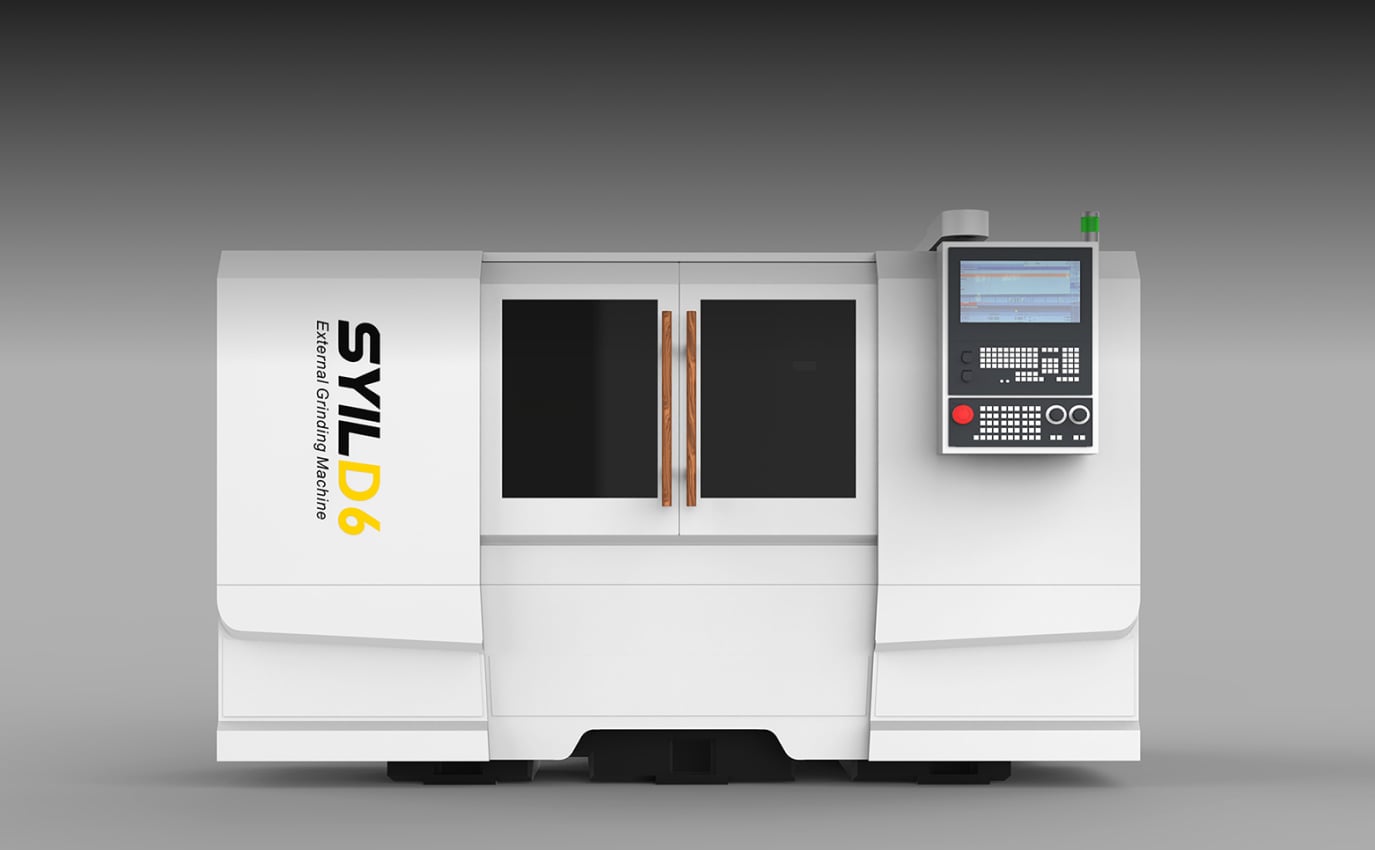

Sınıfının En İyi Değere Sahip CNC Taşlama Makinesi
D6, hassas şaftların harici silindirik taşlaması için tasarlanmış bir makine platformudur. Bu seri mükemmel esneklik ve performans sunar ve zımbalar, şaftlar ve cerrahi ekipmanlar gibi daha küçük bileşenler için idealdir.
Mükemmel değer sunan bu ürün, hem küçük atölyelerde esnek tek seferlik üretim hem de büyük ölçekli operasyonlarda verimli yüksek hacimli üretim için ideal seçimdir. Kompakt tasarımı, çok yönlü kullanımı ve sezgisel kullanımı ile D6 üniversal silindirik taşlama makinesi olağanüstü hassasiyet ve maksimum üretkenlik sunar.
.png)

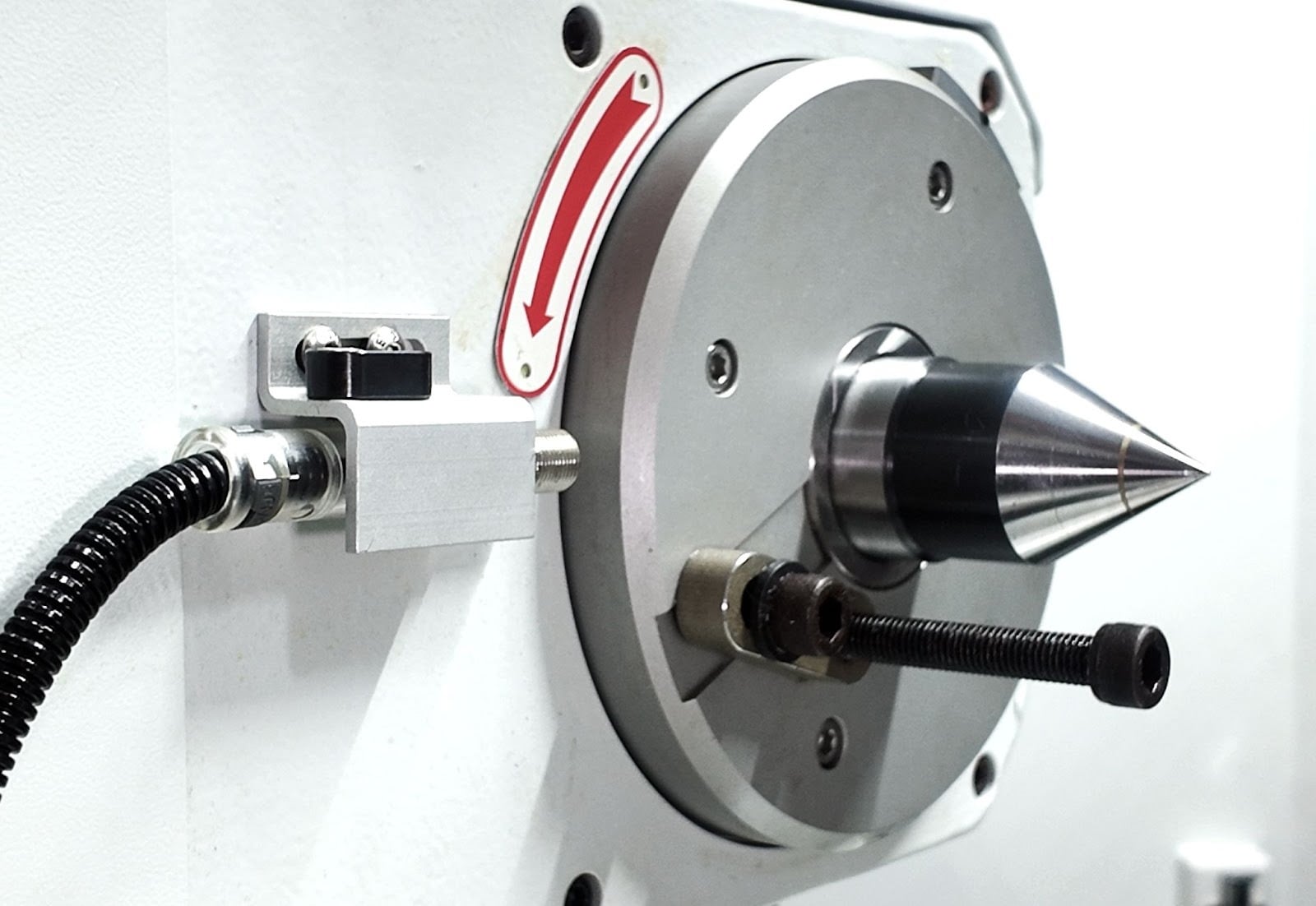

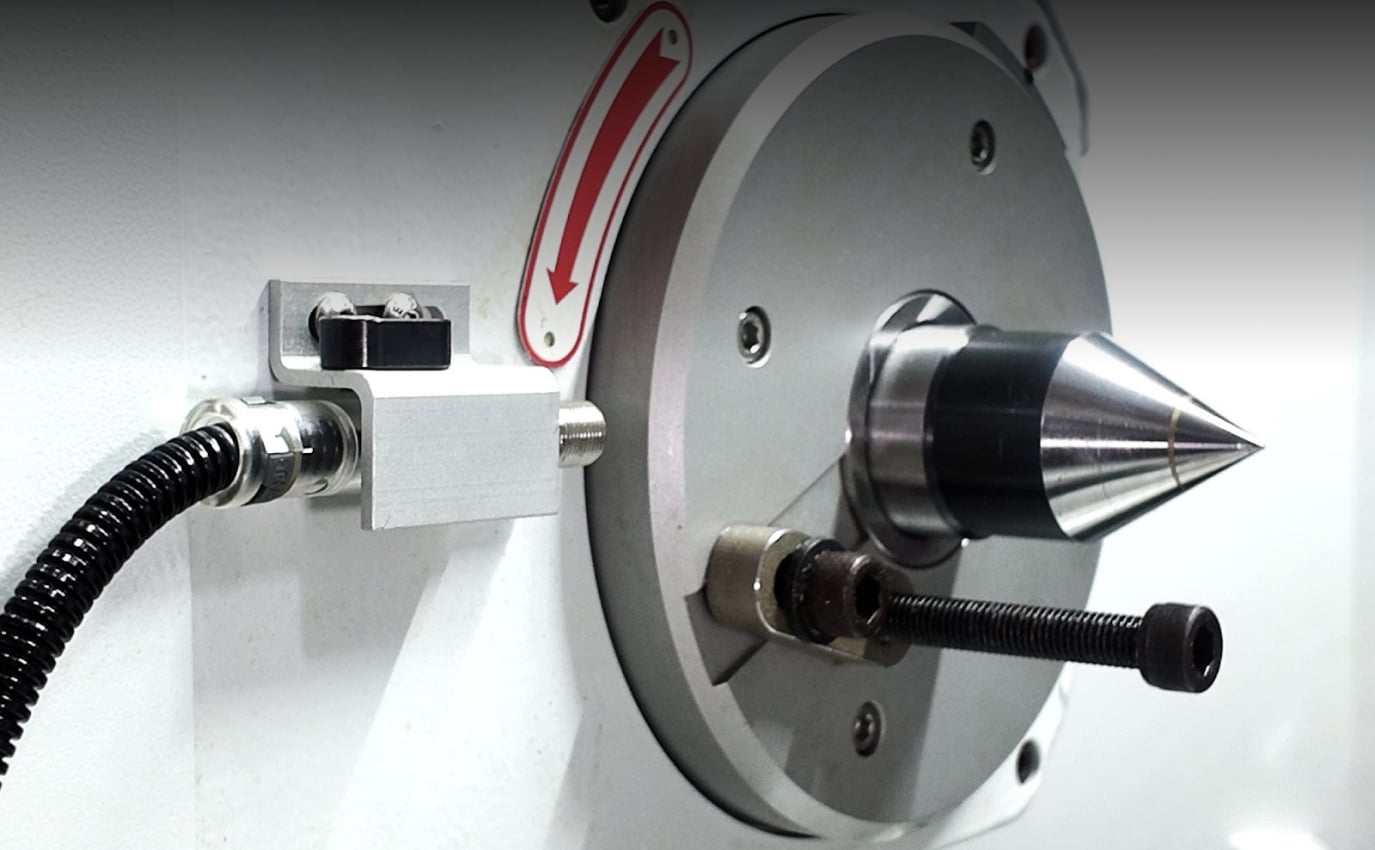

Çalışma kafası - Ürün sürüş cihazı
İş parçası mesnedi, hem canlı fener mili taşlama hem de iki merkezli bağlama taşlama işlemlerine uygundur.
.png)

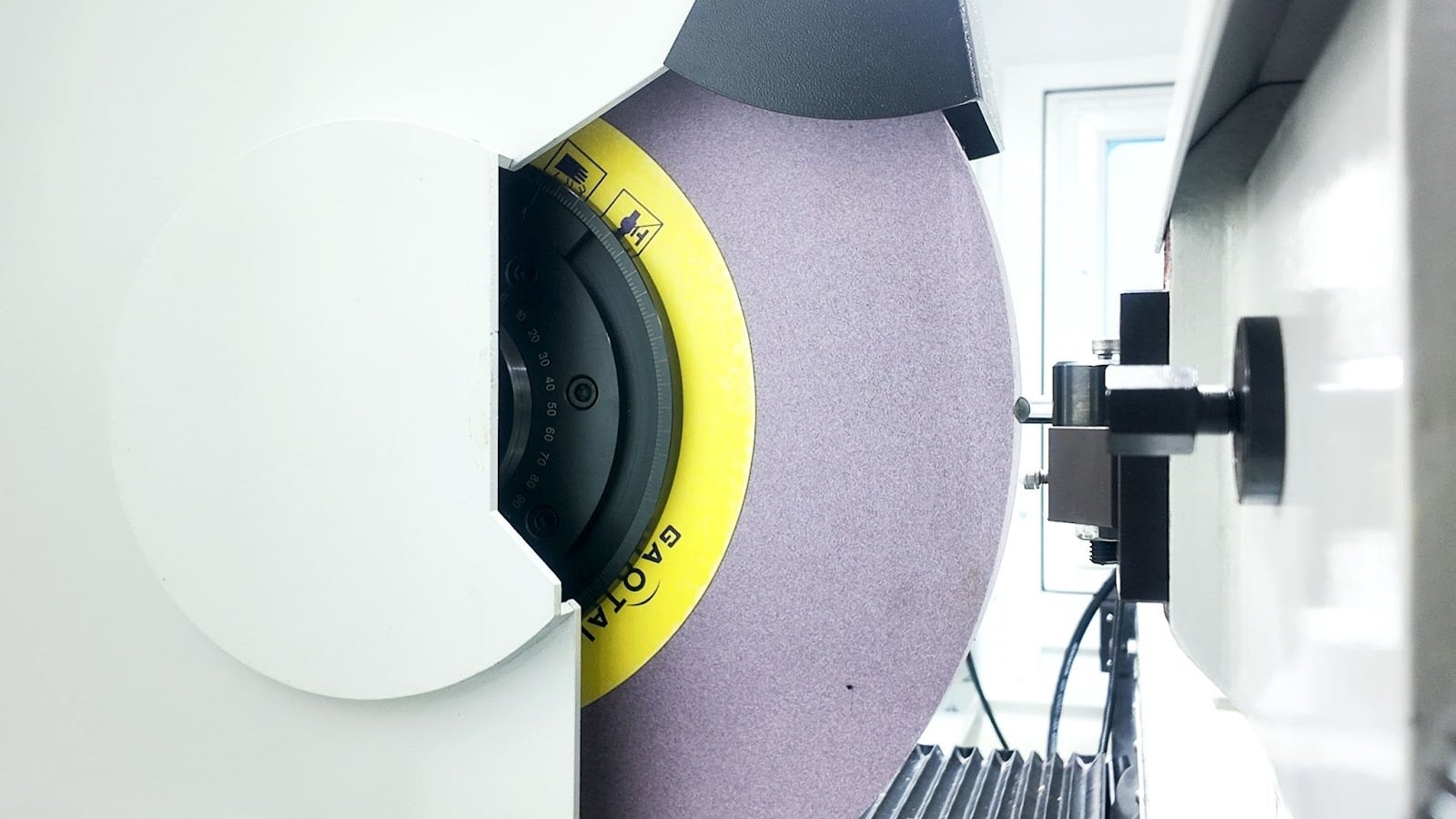

Taşlama Taşı Başlığı - Taşlama taşı montaj cihazı
Dinamik ve statik bir basınç sistemi içerir. Bu sistem, taşlama taşı döndükçe mil ve yatakların etrafında sürekli bir yağ filmi oluşmasını sağlayarak taşlama taşı milinin ömrünü önemli ölçüde uzatır.
Punta - Sağ taraf sıkma tertibatı
Punta, muhafazası içinde sorunsuzca kayan cömertçe boyutlandırılmış bir kovana sahiptir. Hassas fine ayarlamaları minimum çaba ile gerçekleştirilebilir. Hassas silindiriklik ayarlamaları, iki merkezli sıkma taşlama sırasında silindirikliğin fine ayarı ile belirtilen aralıkta elde edilebilir.
.png?width=1200&height=900&name=Mask%20group%20(6).png)
.png?width=1200&height=900&name=Mask%20group%20(7).png)
Teknik Özellikler
D6
D7
D10
Çalışma Kapasitesi
Dönüş çapı (mm)
350
350
350
Maks. Taşlama çapı (mm)
330
330
330
Maks. Taşlama uzunluğu (mm)
600
750
1000
Merkezler arası mesafe (mm)
650
800
1050
Maks. Merkezler arasındaki iş parçasının ağırlığı (kg)
60 (Orta sabit dayanak olmadan)
80 (Orta sabit dayanak olmadan)
120 (Orta sabit dayanak olmadan)
Taşlama taşı kafası
Taşlama taşı boyutları (Dış x kalınlık x iç ) mm
610 x (25–100) x 203,2
610 x (25–100) x 203,2
610 x (25–100) x 203,2
İş mili motor gücü (Kw)
11
11
11
Taşlama taşının kesme hattı hızı (m/s)
60 (İsteğe bağlı 100)
61 (İsteğe bağlı 100)
62 (İsteğe bağlı 100)
İş mili eksen boyutu (mm)
67
67
67
Mil yatağı tipi
Yatak tipi (isteğe bağlı kayış tipi)
Yatak tipi (isteğe bağlı kayış tipi)
Yatak tipi (isteğe bağlı kayış tipi)
Çalışma Kafası
Tip
Sabit merkez/Canlı merkez
Sabit merkez/Canlı merkez
Sabit merkez/Canlı merkez
Merkez koniklik
MT5
MT5
MT5
İş mili hızı (rpm)
10~1000
10~1000
10~1000
Motor gücü (kW)
2
2
2.5
Punta
Merkez koniklik
MT4
MT4
MT4
Kovan çapı (mm)
58
58
58
İş mili hareketi (mm)
35
35
35
X ekseni taşlama taşı kızağı
Masa hareketi (mm)
400
400
400
Hızlı besleme hızı (m/dak)
16
16
16
Min.besleme/her ölçek (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Taşlama çarkının besleme modu
Dalma / Açısal
Dalma / Açısal
Dalma / Açısal
X ekseni servo motor (kW)
2.2
2.2
2.2
Taşlama tekerleği kızağı
Bir V-Flat yapı kılavuz rayı
Bir V-Flat yapı kılavuz rayı
Bir V-Flat yapı kılavuz rayı
Z ekseni taşlama taşı kızağı
Masa hareketi (mm)
700
850
1300
Hızlı besleme hızı (m/dak)
16
16
16
Min.besleme/her ölçek (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Z ekseni servo motor (kW)
2.2
2.2
2.2
Tablo kaydırağı
Bir V-Flat yapı kılavuz rayı
Bir V-Flat yapı kılavuz rayı
Bir V-Flat yapı kılavuz rayı
Tezgah dönüş açısı (saat yönünde/saat yönünün tersine derece)
4 ve 9
4 ve 9
4 ve 9
Evrensel
Taşlama taşı kafası yağlama yağı pompası (kW)
0.18
0.18
0.18
Öğütme sıvısı pompası (kW)
0.18
0.18
0.18
Kılavuz yağ pompası (W)
25
25
25
Taşlama taşı kafası yağ tankı kapasitesi (L)
30
30
30
Öğütme sıvısı tank kapasitesi (L)
120
120
120
Kılavuz yağ tankı kapasitesi (L)
8 (Tam zamanlı yağlama)
8 (Tam zamanlı yağlama)
8 (Tam zamanlı yağlama)
Net ağırlık (kg)
5200
5500
6200
Boyutlar (mm)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
