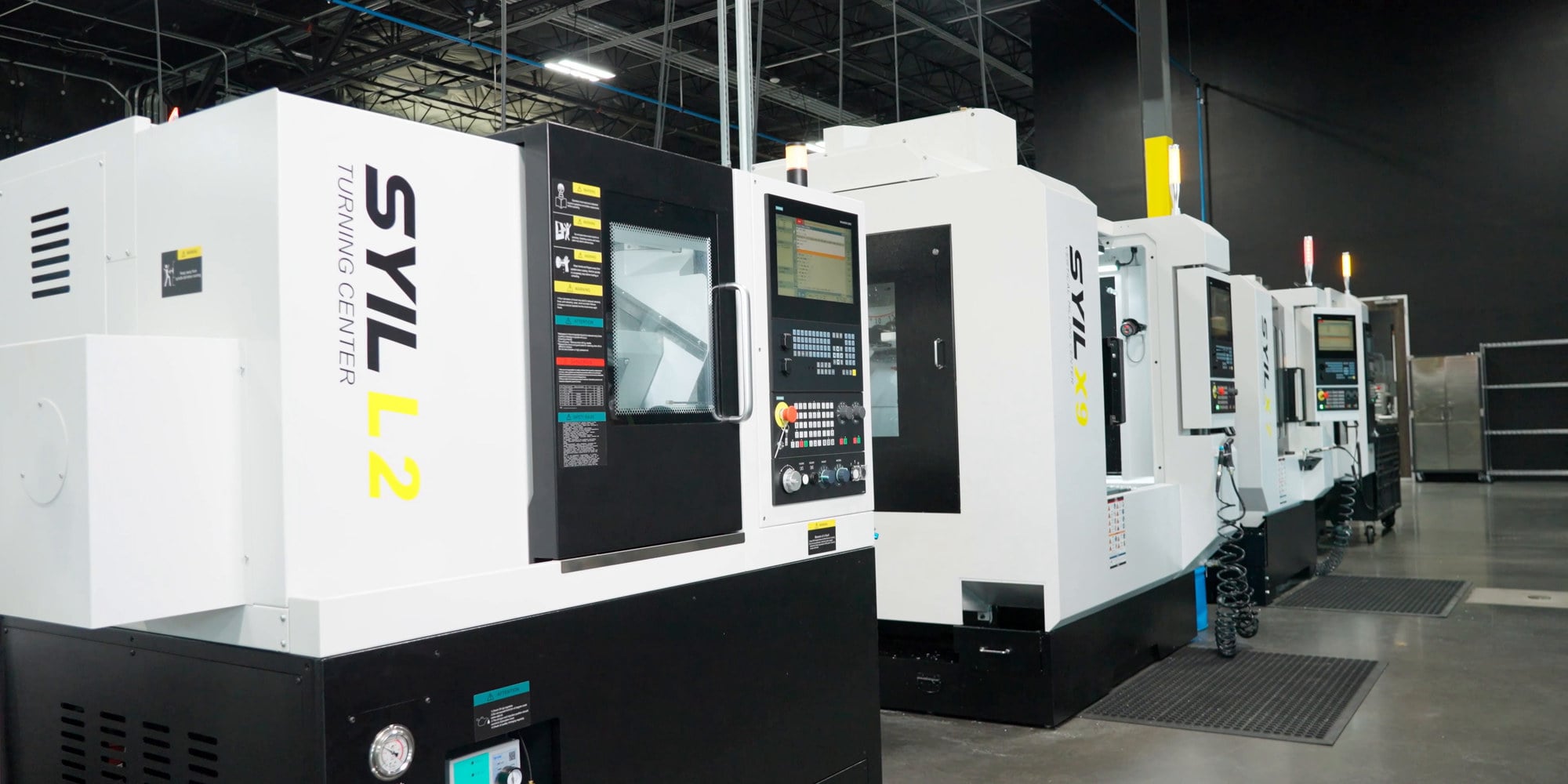

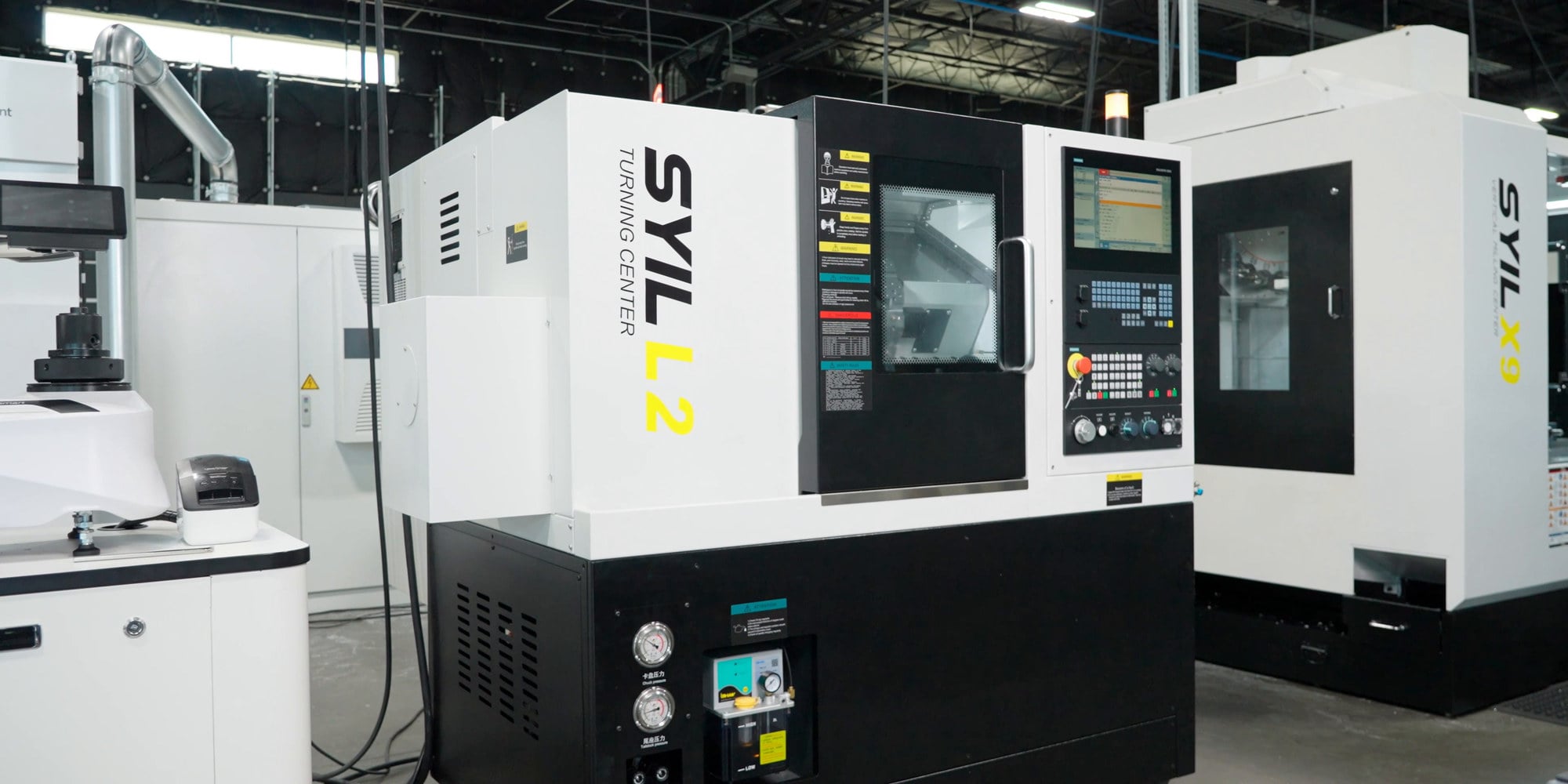

SYIL L Siemens SINUMERIK
SYIL L2, standart olarak Siemens SINUMERIK 828D kontrol sistemi ile donatılmıştır. Eşsiz CNC performansı ile SINUMERIK 828D kontrol, SYIL makinelerinde frezeleme konusunda verimlilik standartlarını belirler. Yeni SINAMICS sürücüler ve SIMOTICS hareket kontrol motorları ile SINUMERIK 828D, şimdi daha da verimli hale gelmiştir. Dayanıklı donanım mimarisi ve akıllı kontrol algoritmaları, yüksek kaliteli sürücü ve motor teknolojisi ile bir araya gelerek, işleme sırasında maksimum dinamizm ve hassasiyet sağlar.
.png?width=5760&name=Mask%20group%20(22).png)
SYIL Lathes ile Küçük Parça Üretimi Avantajlarını Keşfedin
SYIL L2, kompakt bir alana sahip ve genişletilebilir bir tasarımla, rahat bir çalışma alanı sunan platform tabanlı ve modüler bir tasarım benimsemektedir. Yükleme ve boşaltma robotları, otomatik kapılar, otomatik besleyiciler, takım ayarlayıcılar, çevrimiçi iş parçası denetimi gibi otomatik işleme fonksiyonlarını gerçekleştirmek için çeşitli genişleme fonksiyonları için arabirimler ayırmaktadır.
.png?width=5760&name=Mask%20group%20(32).png)
.png?width=5760&name=Mask%20group%20(33).png)

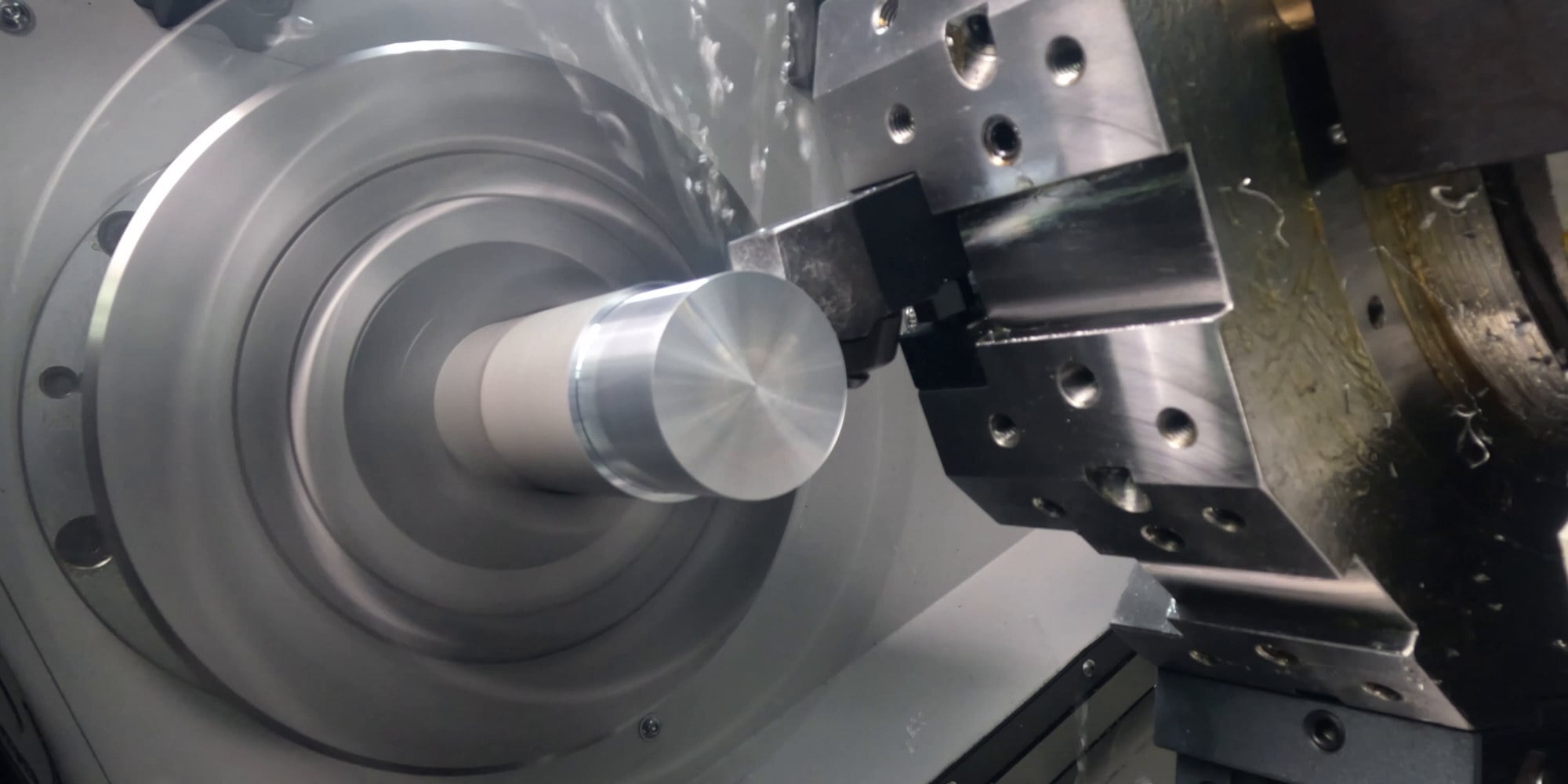

Yüksek Performanslı Tornalama
SYIL torna merkezleri ile üstün doğruluk ve tekrarlanabilirlik bekleyebilirsiniz. Gelişmiş CNC teknolojisi, her kesimin hassas olmasını sağlar ve tutarlı, yüksek kaliteli parçalar elde edilir. İster prototip yapıyor olun, ister küçük metal parçaları büyük miktarlarda üretiyor olun, SYIL tornalar her seferinde olağanüstü sonuçlar sunar.
.png?width=5760&name=Mask%20group%20(36).png)
Technical Specifications
L2
L3
L4
Processing Capacity

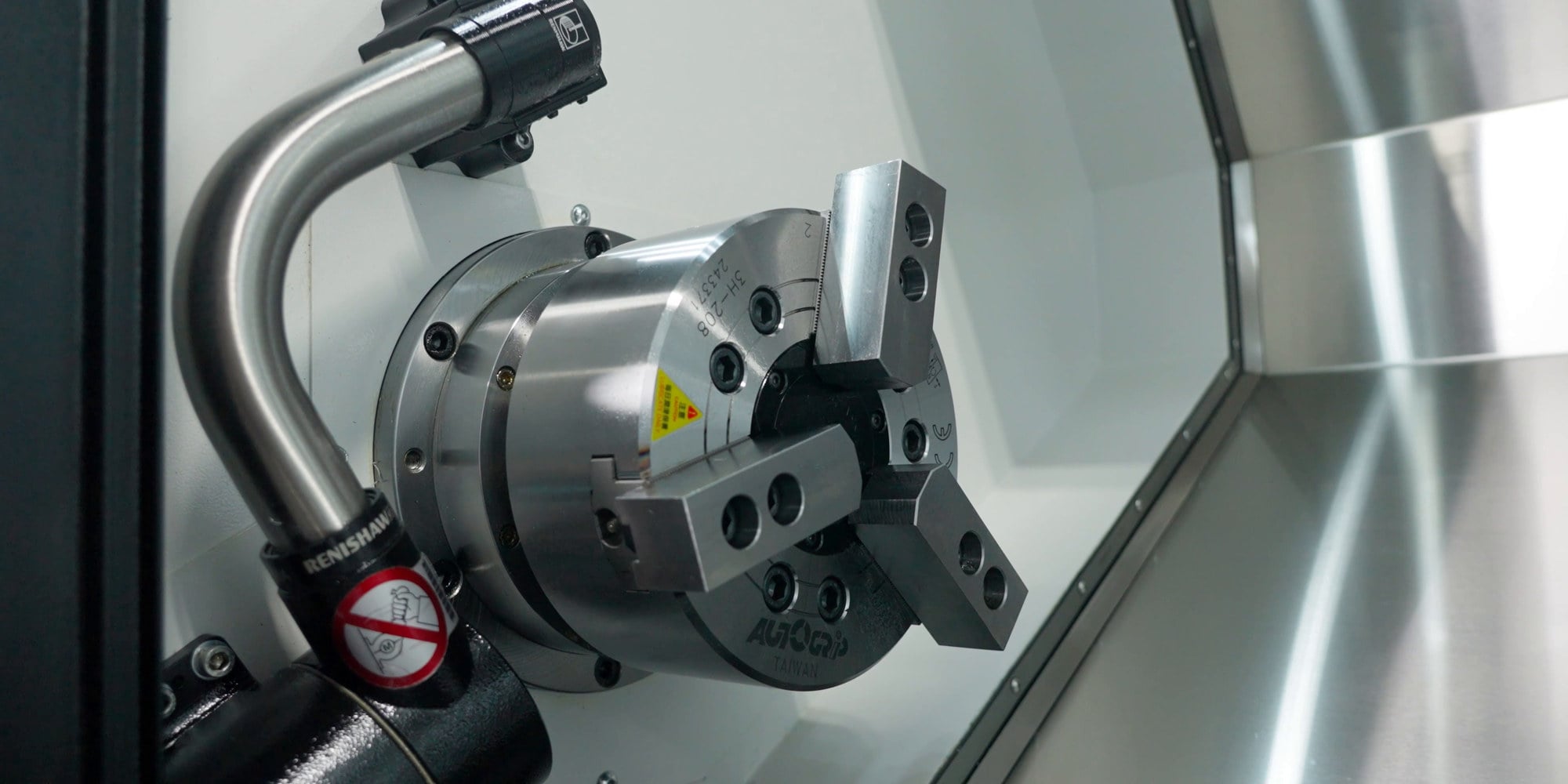

Chuck size
8 inch
8 inches
10 inches
Max. swing diameter over bed
ø510 mm
ø550 mm
ø630 mm
Max. swing diameter over carriage
ø260mm
ø290mm (with Y axis: 200mm)
ø330 mm
Max. workpiece Length
300mm
500mm (with Y axis: 530mm, with Counter Spindle: 450mm)
800 mm (1100 mm/ 1500mm)
Max. work piece diameter
ø380mm
ø380mm
ø520mm

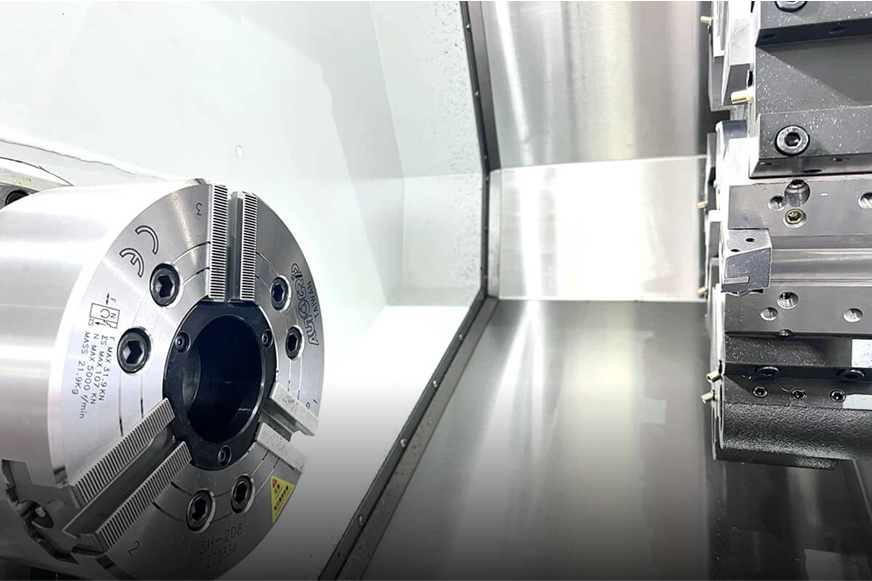

Spindle
Max speed
4000rpm
4000rpm
3500 rpm
Spindle nose
A2-6
A2-6
A2-8
Spindle bore diameter
ø66mm
ø63mm
ø91mm
Through spindle bore diameter
ø52mm
ø52mm
ø75mm
Spindle power
11/15kW
11/15kW
15 KW
Min. C-axis indexing
--
0.001°
--
Counter Spindle
Chuck size
--
6 inches
--
Rate speed / Max speed
--
1750/6000rpm
--
Spindle nose
--
A2-5
--
Spindle bore diameter
--
ø56mm
--
Through spindle bore diameter
--
ø45mm
--
Spindle power
--
11kW
--
Travels
--
530m
--
Rapid traverse
--
30m/min
--

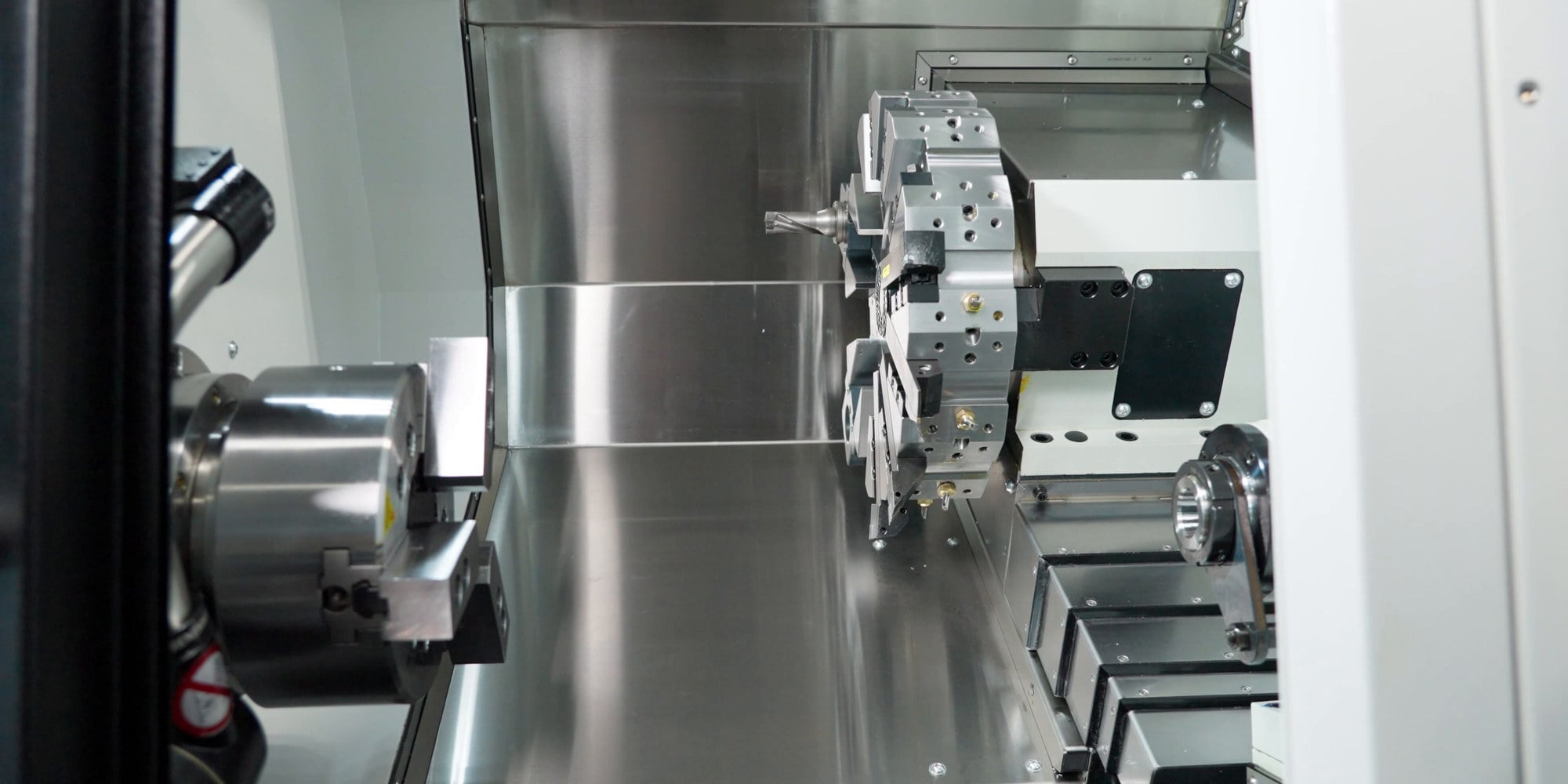

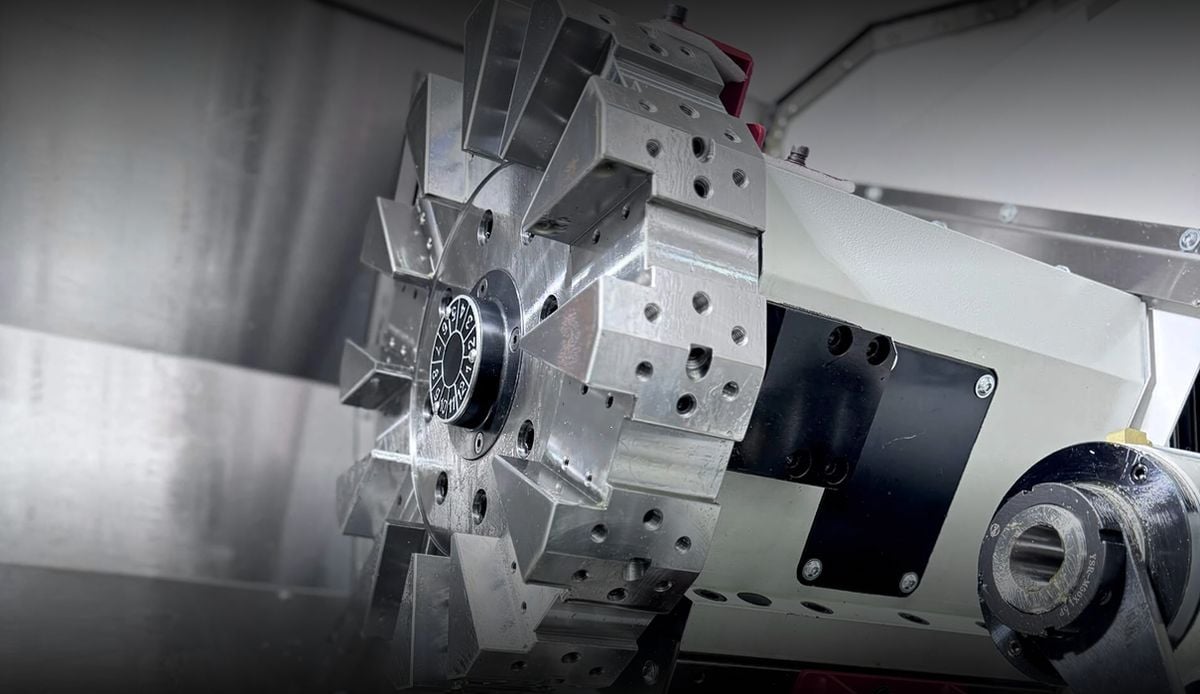

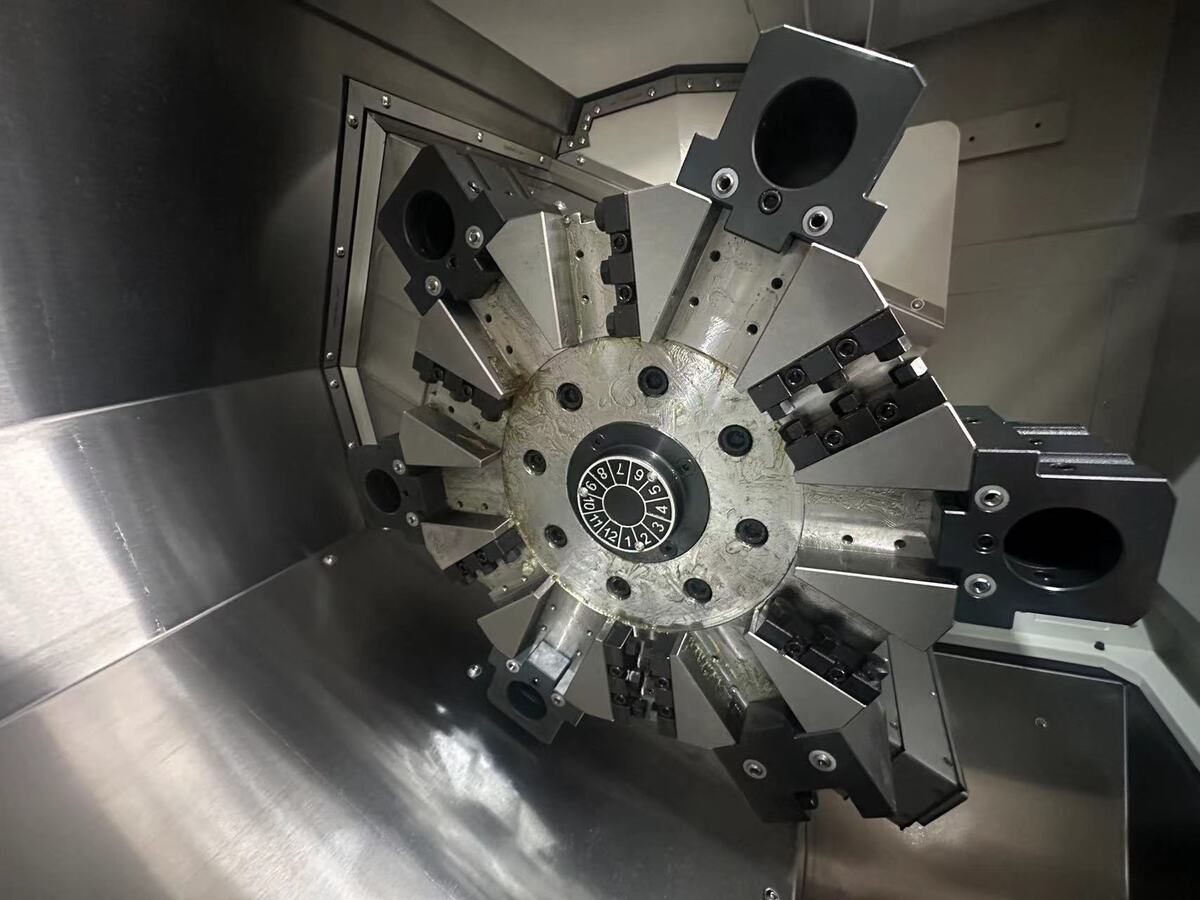

Tool Holder
Type
Servo turret
Power Turret
Servo Turret
Tools
8/12
12
12
Tool shank size
25x25/20x20mm
25x25mm
25x25mm
Tool shank diameter
ø40/ø32mm
ø40mm
ø40mm
Min. Tool to Tool
--
0.2 seconds
0.2s
Max. Tool to Tool
--
0.5s
0.5s
Max. Live Tooling Speed
--
5000rpm
5000rpm
Live Tooling Model
--
BMT55
BMT55
Travels
X Rapid traverse
30m/min
30m/min
30m/min
Z Rapid traverse
30m/min
30m/min
30m/min
Y Rapid traverse
--
15m/min
--
X Travels
200mm
190+10mm
260+10 mm
Z Travels
360mm
550mm (with Y axis: 490+-50mm)
850mm (1150 mm/ 1550 mm)

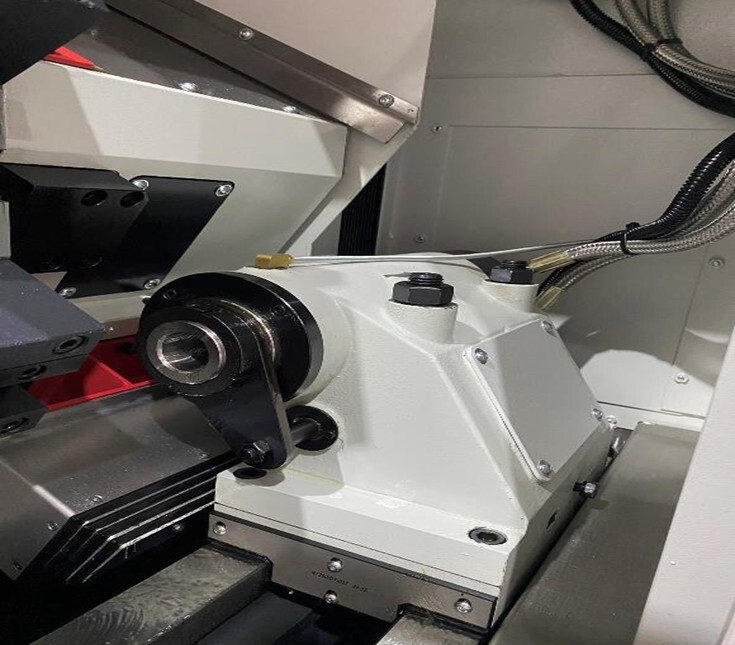

Tail Stock
Travels from Tail Stock to Chunk
--
465mm (with Y axis: 500mm)
--
Tail Stock Rapid Traverse
--
30m/min
10m/min
Sleeve taper
--
MT4
MT5
Accuracy
Finish turning cylindrical accuracy
IT6
IT6
IT6
Finish turning parts surface
Ra0.4-1.6
Ra0.4-1.6
Ra0.4-1.6
Finished turning parts roundness
≤0.003mm
≤0.003mm
≤0.003mm
Position accuracy(Ｘ)
0.005mm
0.005mm
0.005mm
Position accuracy(Ｚ)
0.008mm
0.008mm
0.008mm
Repeat accuracy (Ｘ)
0.002mm
0.002mm
0.002mm
Repeat accuracy(Ｚ)
0.004mm
0.004mm
0.004mm
Dimensions and Weight
Dimensions(LxWxH)
1775x1600x1690mm
2500x1720x1740mm (with Y axis: 2680x1750x1850mm, with Counter Spindle: 2680x1750x1850mm)
2500x1720x1740 mm
N.W.
3050kg
4000kg
6200 kg/ 6800 kg/ 7220 kg
