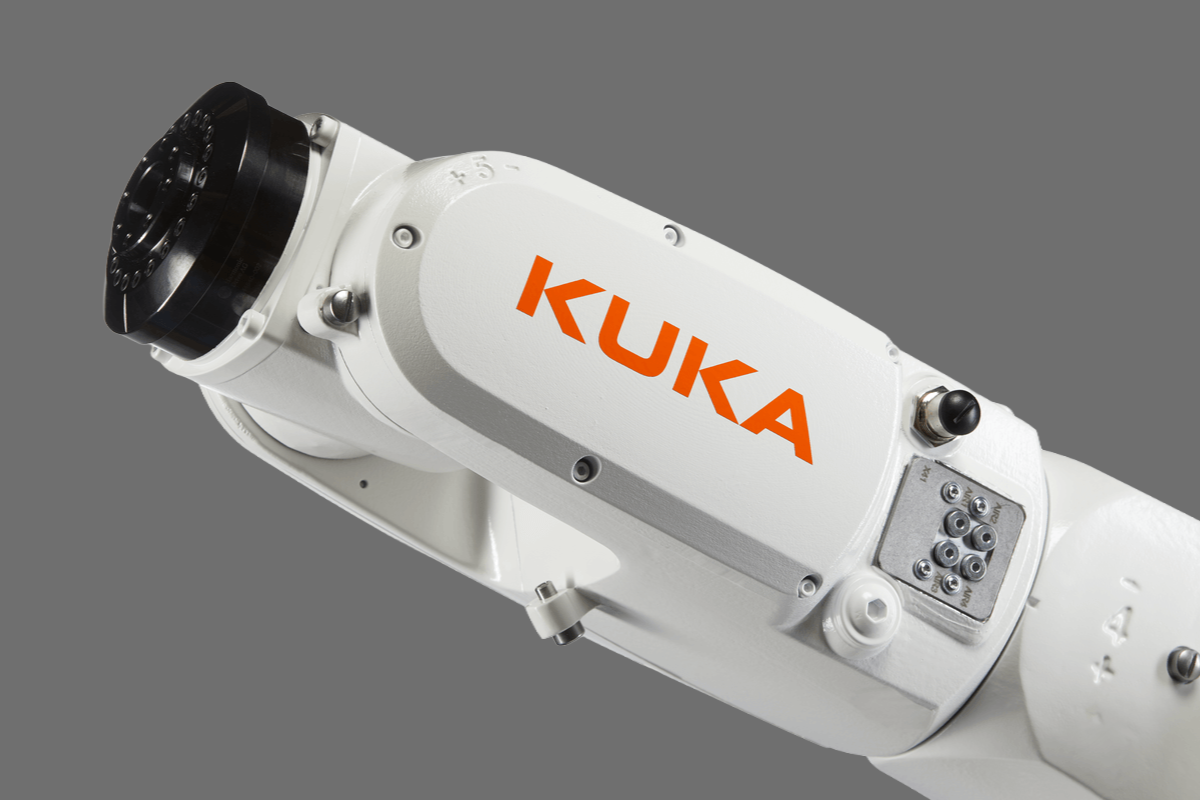

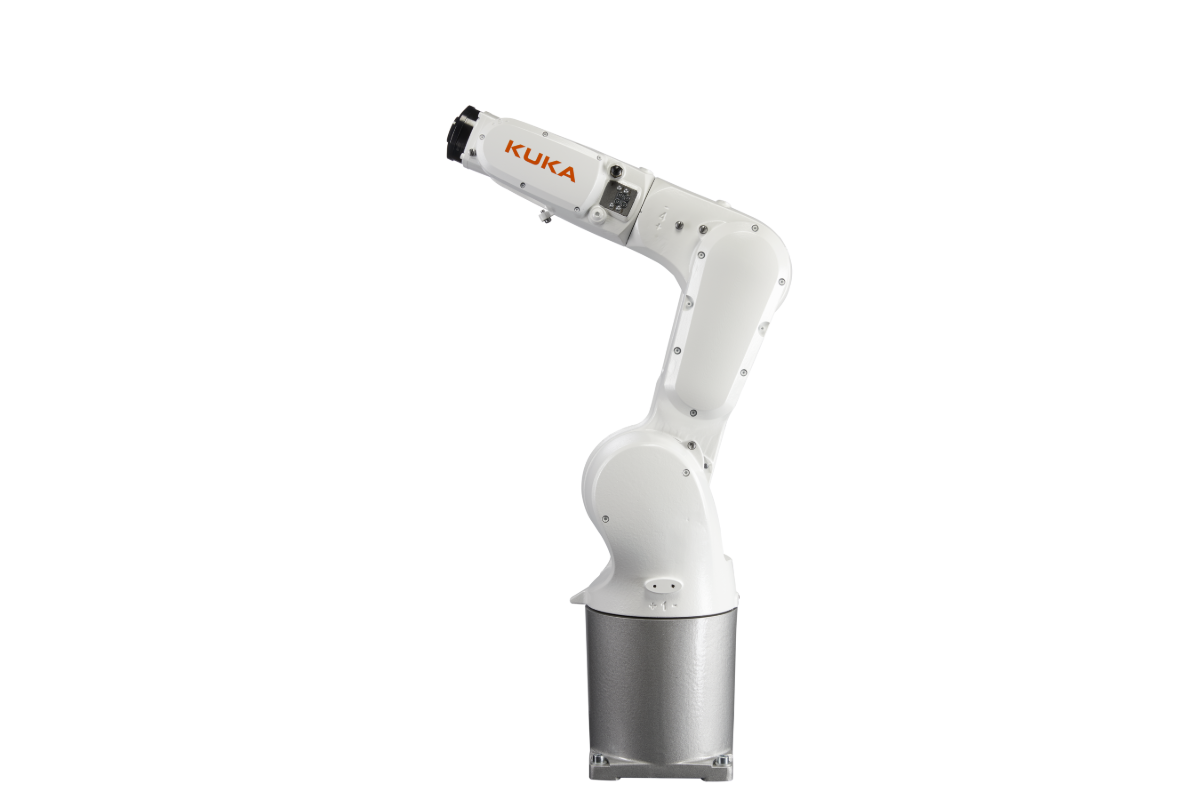

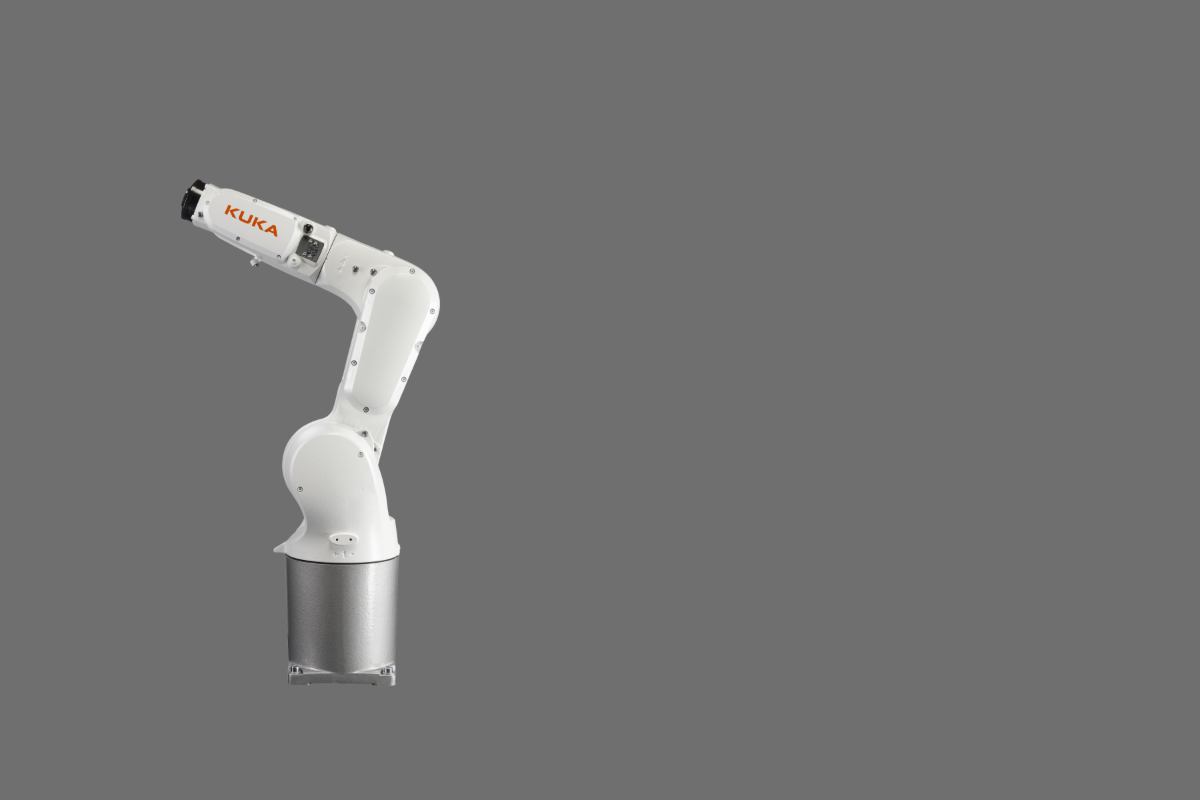

KUKA robot kolu
Maksimum 6,7 kg yük kapasiteli, güvenilir küçük endüstriyel 6 eksenli robot.
Parça Ağırlığı
Max
3 kg
Robot Kol
Yük
6.7 kg
ulaşmak
901 mm
IP düzeyi
IP65 | IP67 [kol | bilek]
Poz tekrarlanabilirliği (ISO 9283)
± 0.02 mm
Robot Takımları
Paralel pnömatik tutucu
1
Evrensel parmak seti
1
Temizleme başlığı
1
Çene başına vuruş sayısı
8 mm
Kapatma/Açma Kuvveti
550/610 N
Diğer Veriler
Malzeme taşıma yöntemi
Izgara deseni
Mevcut alan
600 x 520 x 150 mm
Birim Boyutu
850 x 1200 x 2000 mm
Takım şaft çapı
ø40/ø32 mm
SYIL R1 - KUKA ve Siemens tarafından desteklenmektedir
Üretkenliğin bir üst seviyesini keşfedin
SYIL R1 Makine Besleme Sistemi ile basitleştirilmiş otomasyonun avantajlarını keşfedin. SINUMERIK 828D'den hızlı kurulum ve kolay kullanım sunan eksiksiz bir otomasyon çözümü. R1, yükleme ve boşaltma sürecini otomatikleştirerek CNC işlemlerinizden manuel ve tekrarlayan görevleri ortadan kaldırır.
KUKA'nın güvenilir 6 eksenli robotuyla üretilen SYIL R1 Makine Besleme Sistemi, çok çeşitli, düşük hacimli görevler için mükemmel bir çözümdür.
Artık tekrarlayan görevleri yerine işinizi büyütmek için zamanınızı harcayabilirsiniz!
SYIL R1, bir KUKA robot kolu kullanır. SYIL, KUKA'nın resmi iş ortağıdır.
SYIL R1 - Bu önceden paketlenmiş çözümün içinde neler var?
R1 hücresi, CNC makinelerine parça yükleme ve boşaltma gibi makine bakımıyla ilgili tekrarlayan görevleri otomatikleştirmek için tasarlanmıştır. Robot, düz masadan parçaları bağımsız olarak alır, makineye yükler, bitmiş parçayı çıkarır ve tekrar düz masaya veya başka bir çıkış mekanizmasına yerleştirir.
R1 paketi şunları içerir:
- Kompakt çerçeve, malzemeleri taşımak için düz bir tabla ile
- KUKA robot kolu
- robot aletleri
- ek iş parçası tutma ve çift tutucu seçenekleri mevcuttur
- Hücre, herhangi bir SYIL Siemens makinesiyle tak ve çalıştır entegrasyonu için hazırlanmıştır.
- otomatik kapı (R1, SYIL makinesi ile birlikte satın alındığında)

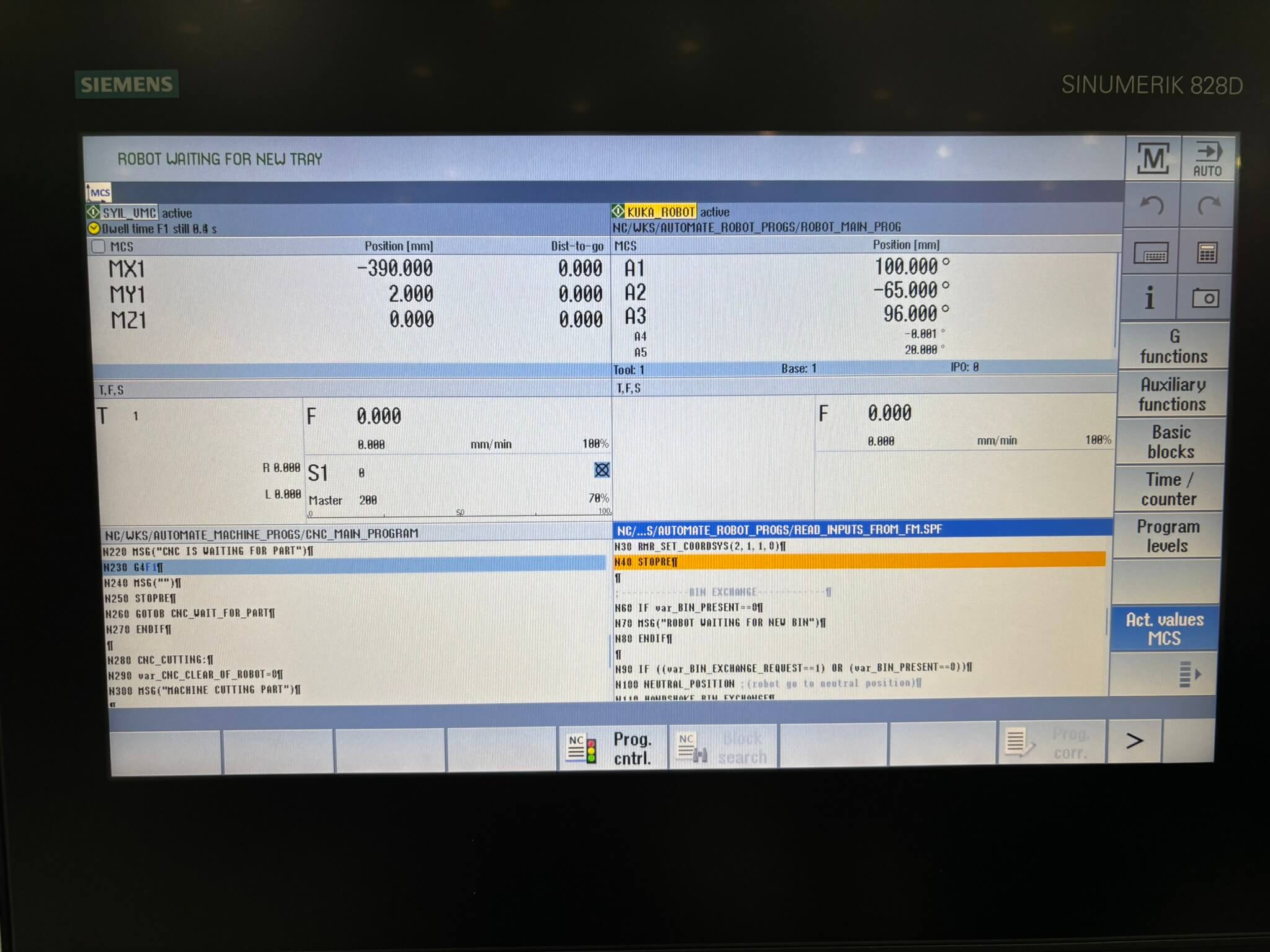

Siemens SINUMERIK
İş atölyeleri için entegre bir otomasyon çözümü, tek bir arayüzden hem CNC makinelerinin hem de KUKA robotlarının sorunsuz bir şekilde kontrol edilmesini sağlar.

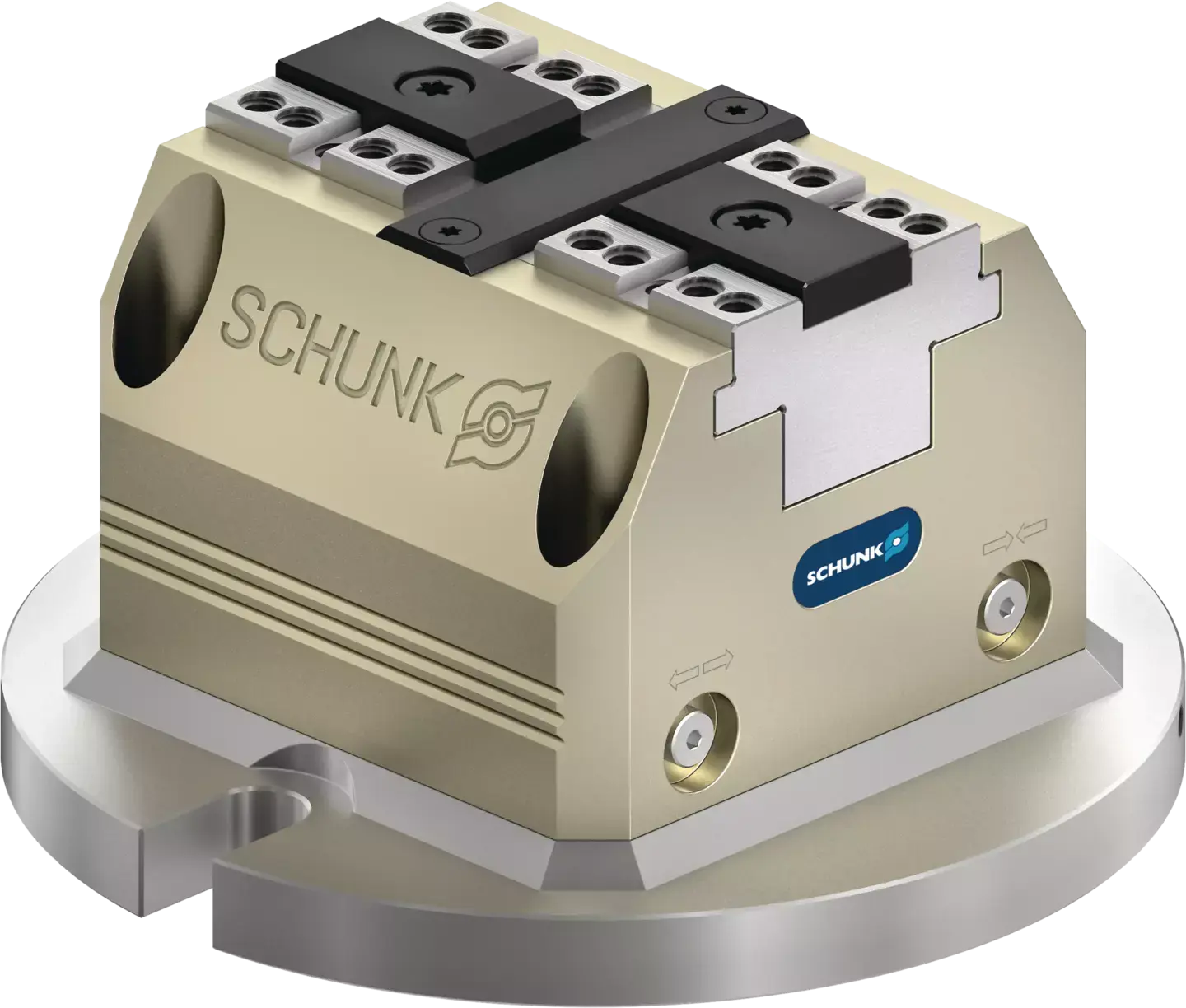

SCHUNK
Pnömatik sıkıştırma kuvveti bloğu.

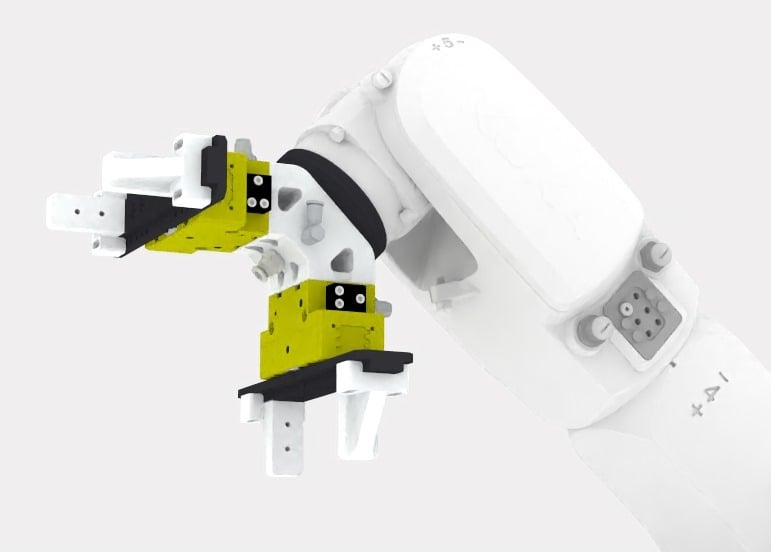

Çift tutucu
Hammadde ile farklı bir şekle sahip bitmiş parça için kullanılır.

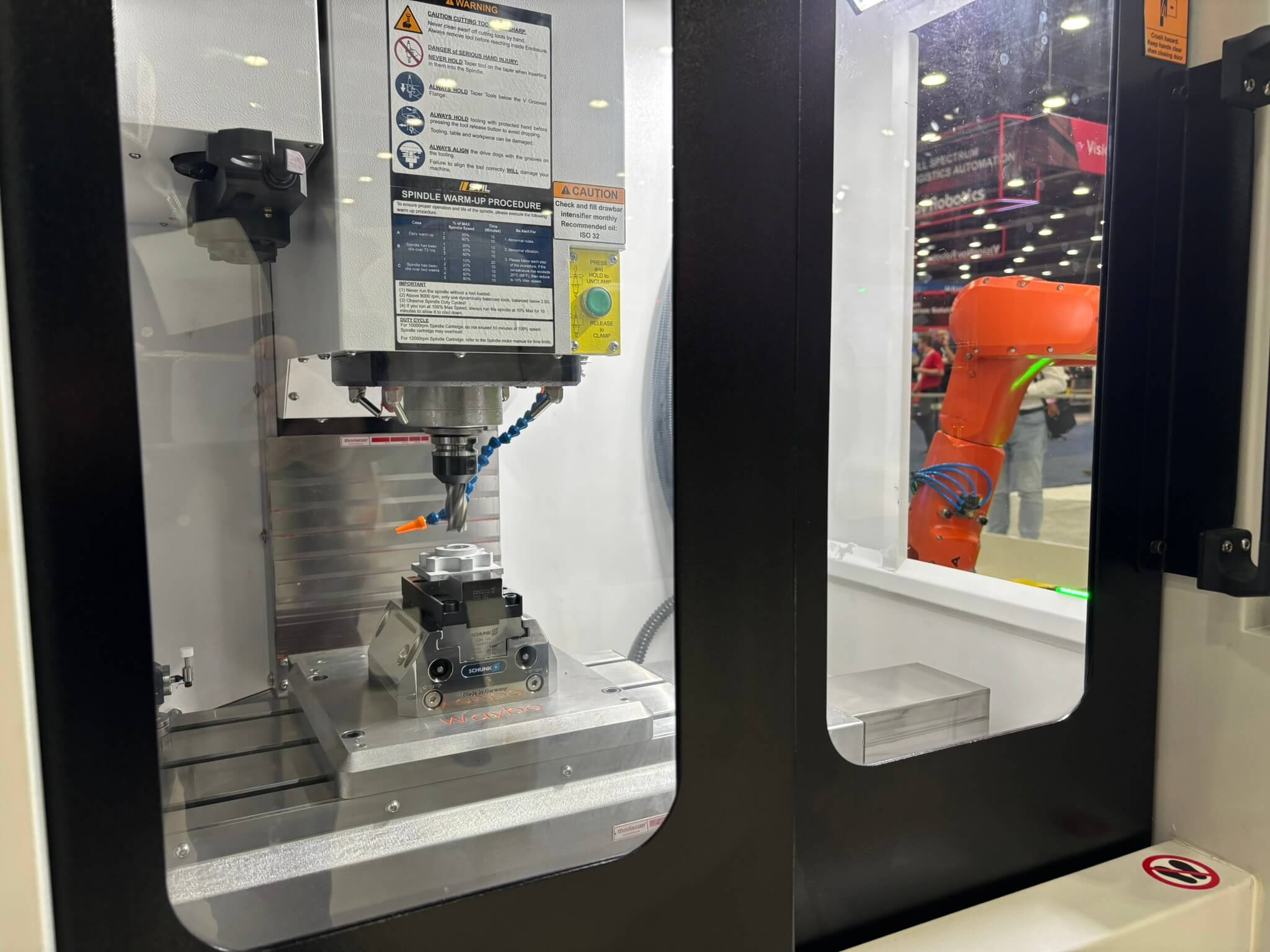

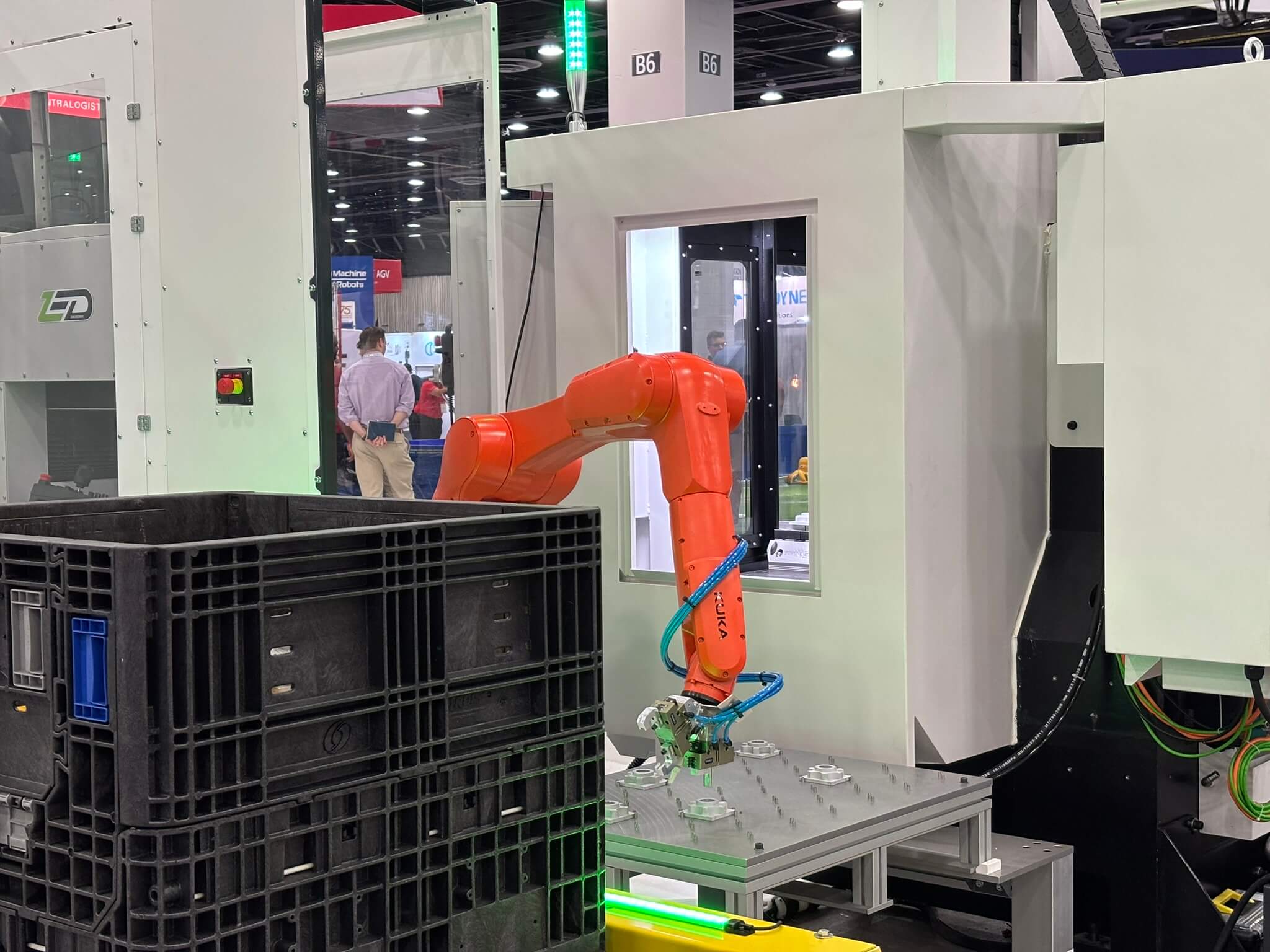

Otomatik kapı
SYIL makinenizin yan kapısına monte edilen özel olarak tasarlanmış otomatik kapı.

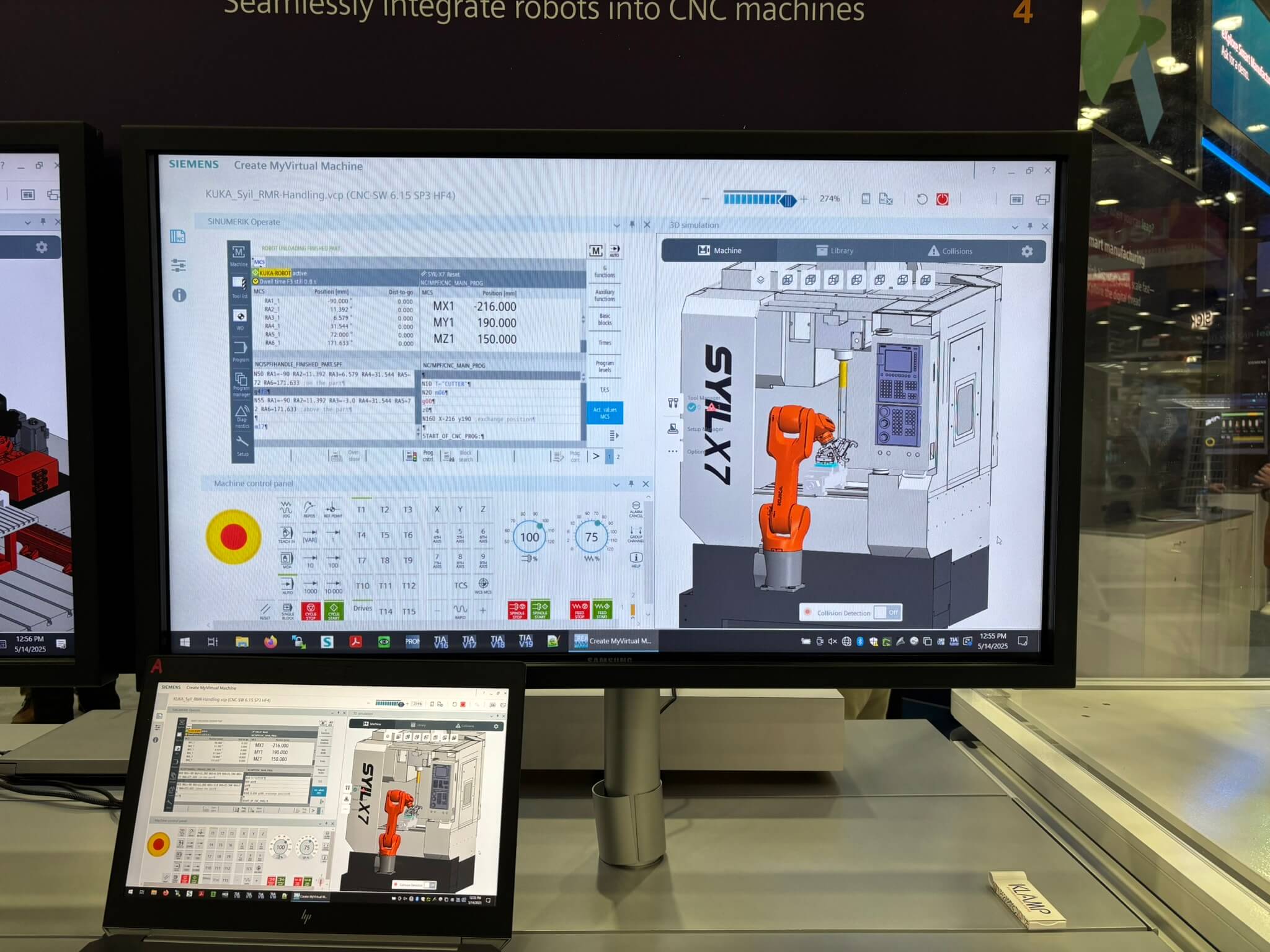

Dijital ikiz
R1'inizi dijital ikiz ile genişleterek, makineye fiziksel olarak erişmenize gerek kalmadan işleme ve bakım işlemlerini simüle edin ve programlayın.
Teknik Özellikler
R1
Parça ağırlığı
Maks. ağırlık [kg]
3
Robot kolu
Taşıma kapasitesi [kg]
6.7
Erişim mesafesi [mm]
901
IP sınıfı
IP65|IP67
Poz tekrarlanabilirliği (ISO 9283) [mm]
± 0.02
Robot takımları
Pnömatik paralel tutucu
1
Üniversal parmak seti
1
Temizleme nozulu
1
Çene başına strok [mm]
8
Kapanma kuvveti [N]
550
Açılma kuvveti [N]
610
Diğer veriler
Malzeme besleme yöntemi
Izgara düzeni
Kullanılabilir alan [mm]
600 x 520 x 150
Ünite boyutu [mm]
850 x 1200 x 2000
Elektrik gereksinimi
200-240 VAC - 16 Amp
Pnömatik gereksinim [psi]
90-120
