Schneeberger
Mineral döküm makine yatağı

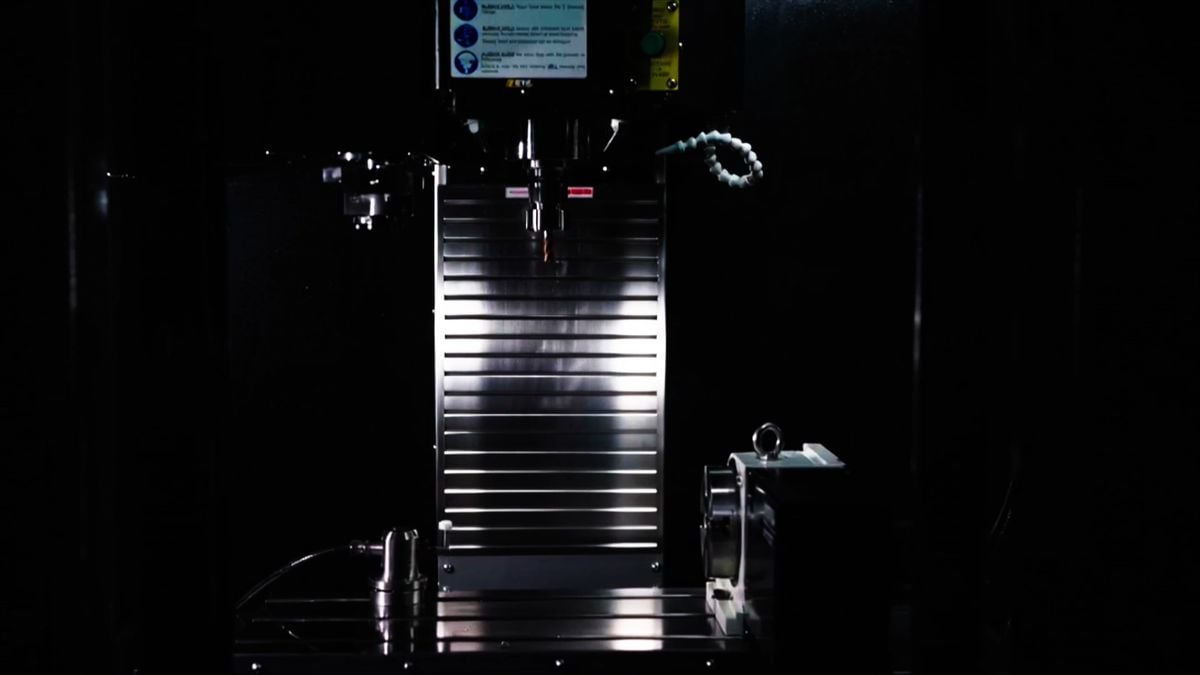

Eksen Hareketleri
X-eksen (mm)
400 mm
Y-eksen (mm)
300 mm
Z-eksen (mm)
380 mm
İş mili alnından tablaya olan uzaklık
150-530 mm
İş mili ile tabla yüzeyi arasındaki mesafe
358 mm

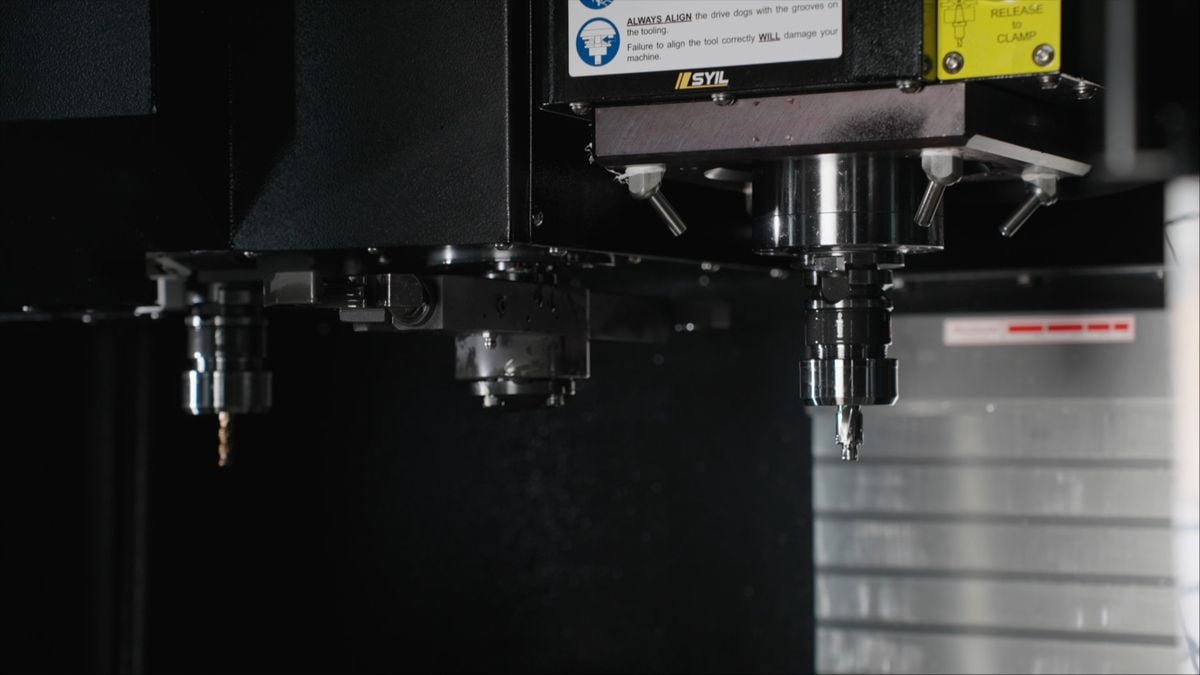

Tabla
Tabla ölçüsü (mm)
700x300 mm
Tabla taşıma kapasitesi (kg)
150 kg
Tabla yüzeyi (adet×boyut×mesafe - mm)
T-Kanal 3x14x100 mm

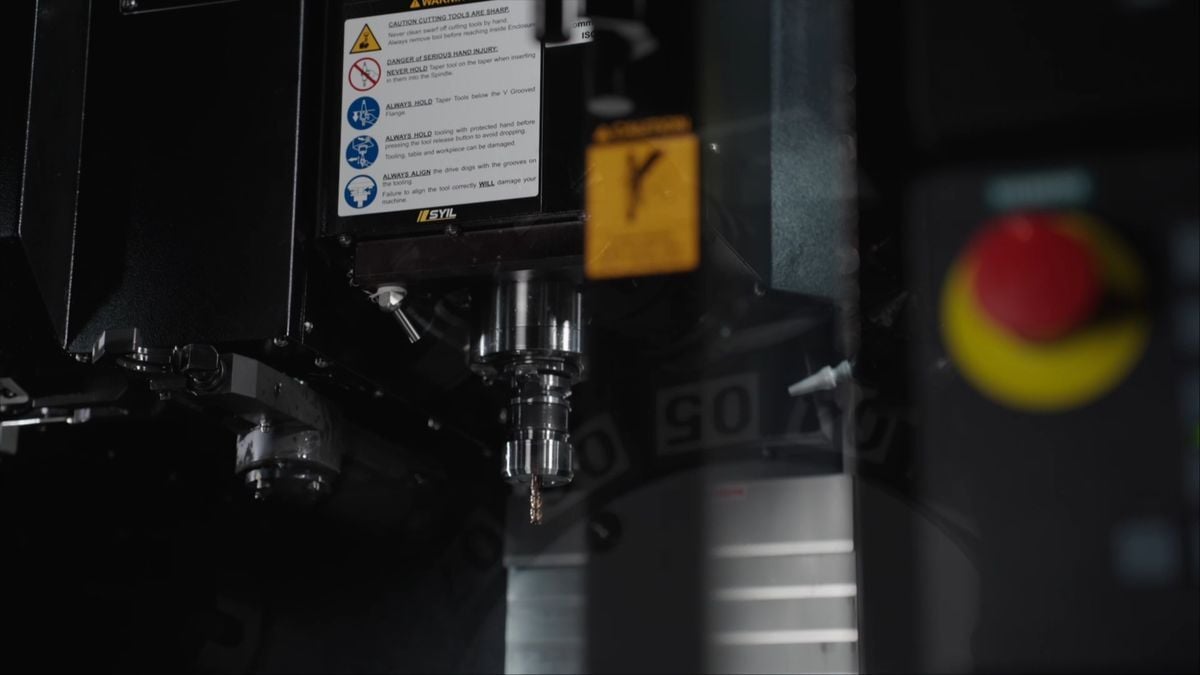

İş Mil
İş mili konikliği
BT30
Max. iş mili hızı (rpm)
12.000 rpm
Güç aktarımı
Kayış

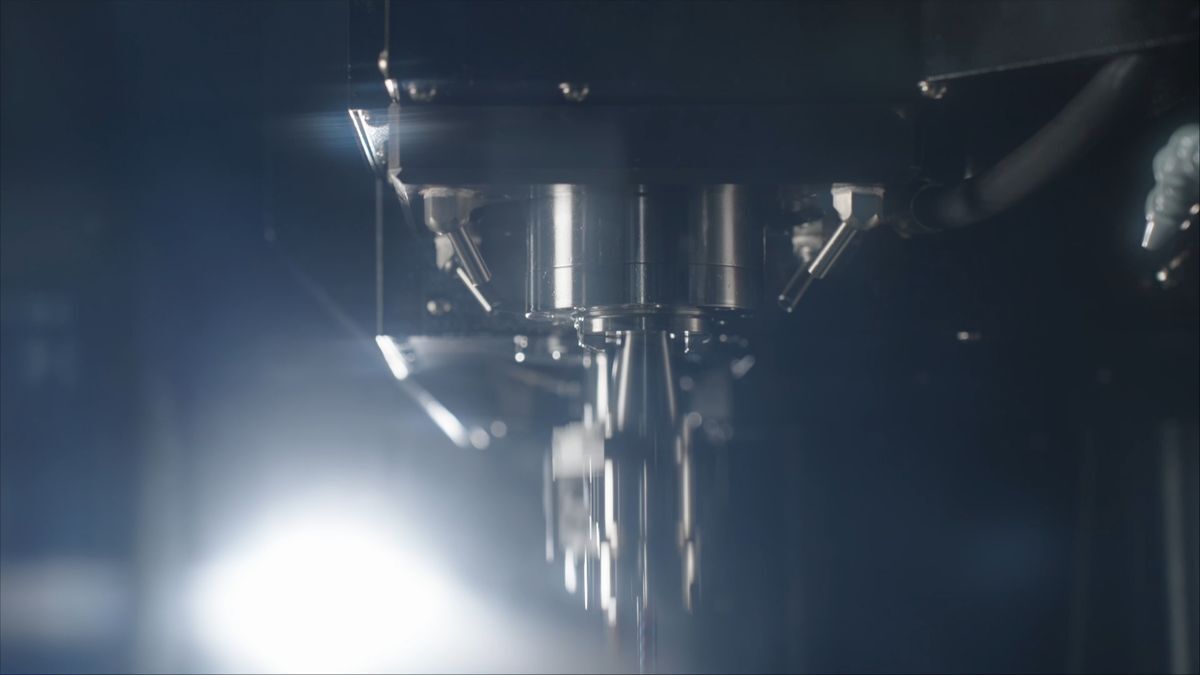

İlerleme
Boşta ilerleme (mm / min)
30.000 mm/dak
Kesme hızı (mm / min)
10.000 mm/dak
-1.png)

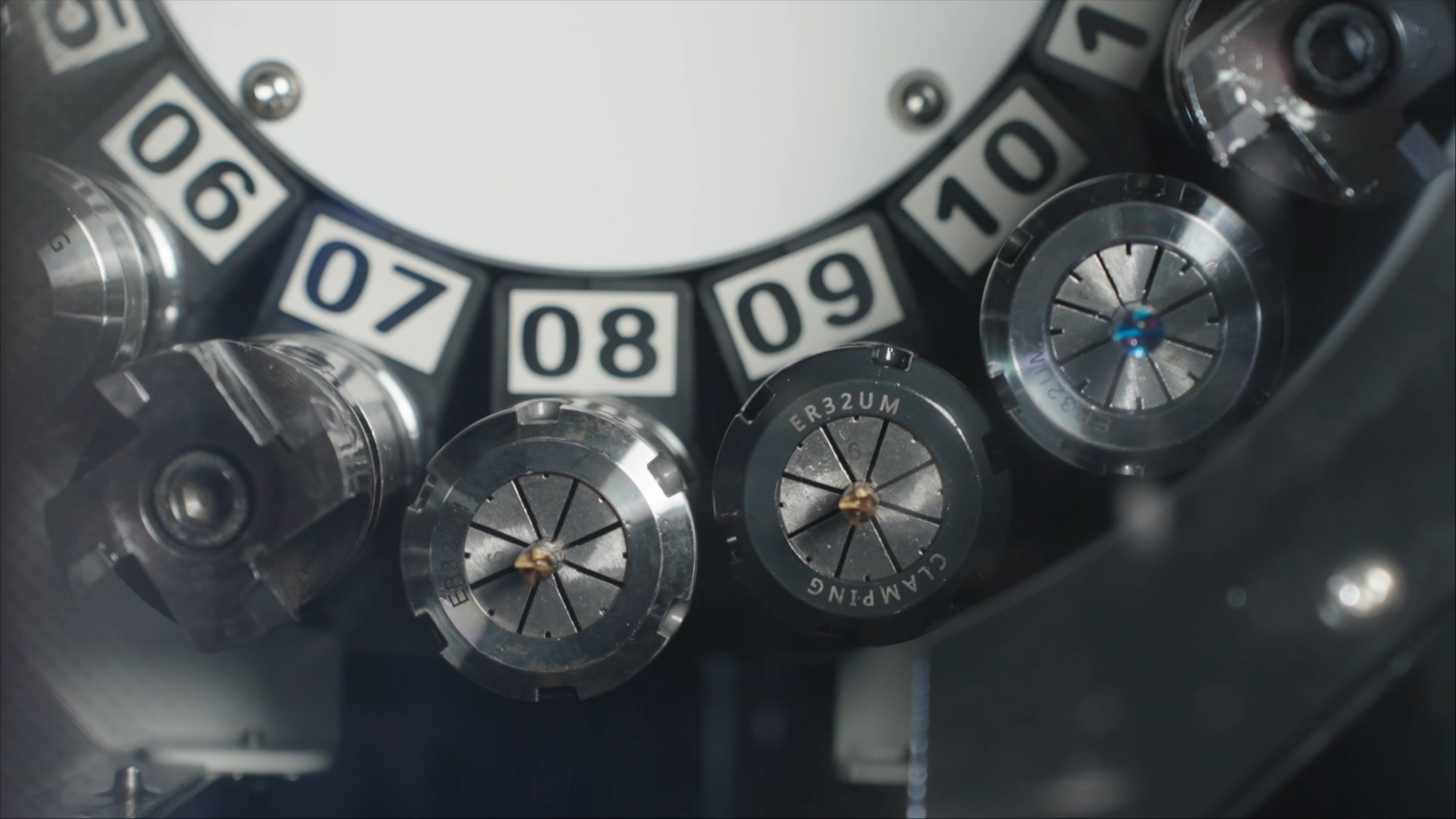

Otomatik Takım Değiştirme
Model
Kol
Takım tutucu
BT30
Takım kapasitesi
16 adet
Max. takım çapı (mm)
63 mm
Max. takım uzunluğu (mm)
200 mm
Max. takım ağırlığı (kg)
3 kg
Takımdan takıma (sn)
1,5 sn

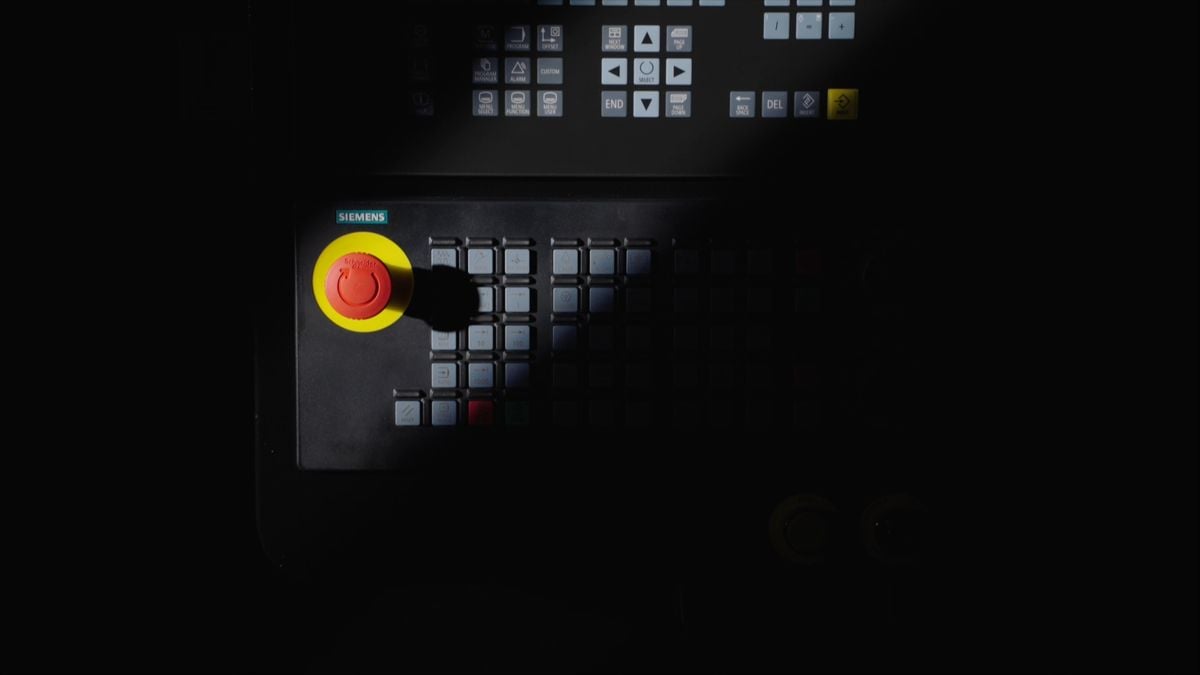

Güç Siemens 828
İş mili motor çıkışı (Hız/Maks)
7,5/11 kW
Tahrik motorları (X, Y, Z)
1.1/2.2/2.2 kW
Güç Kaynağı
AC380V/3-Faz
Güç
14kVA

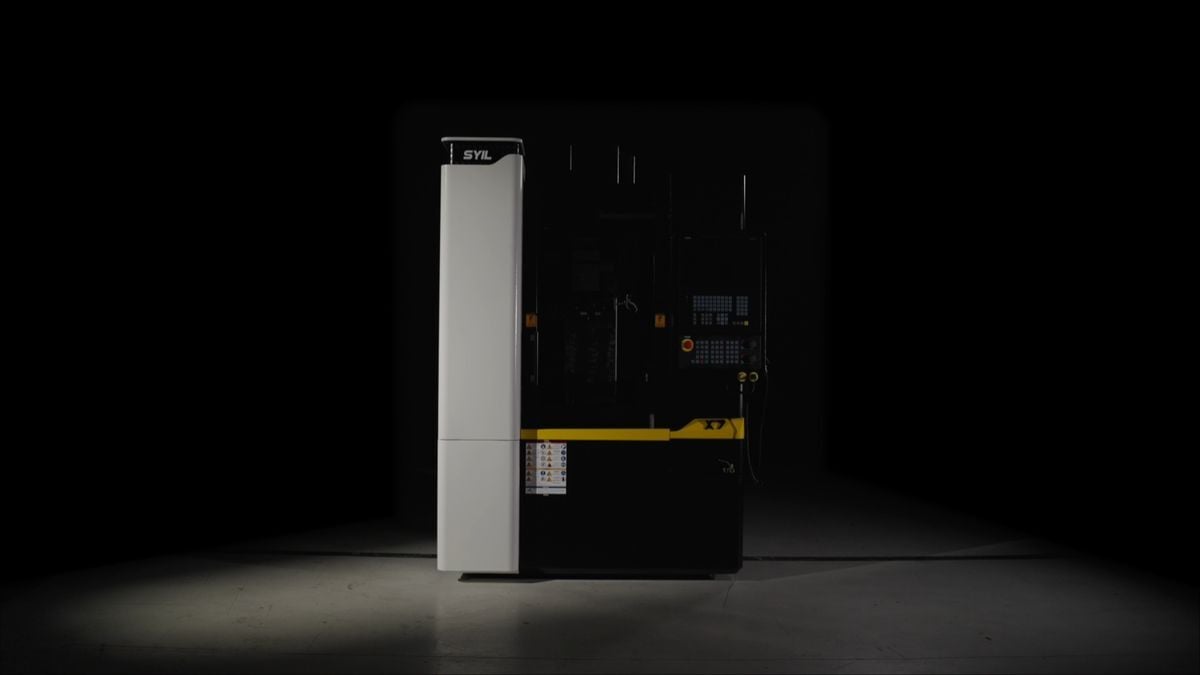

Makine Boyutu ve Ağırlığı
Kapladığı alan (U×G×Y)
1800×1600×2250 mm
Ağırlık
2200 kg
Fiyat/Performans Oranı En Yüksek CNC Freze
Kompakt SYIL X7 CNC makinesi az yer kaplar ve daha önce görülmemiş bir hız sunar. Kompakt bir alanda tam CNC yetenekleri sağlar ve yüksek işleme kalitesini garanti eder.
%20(1).jpg?width=5760&name=Mask%20group%20(23)%20(1).jpg)

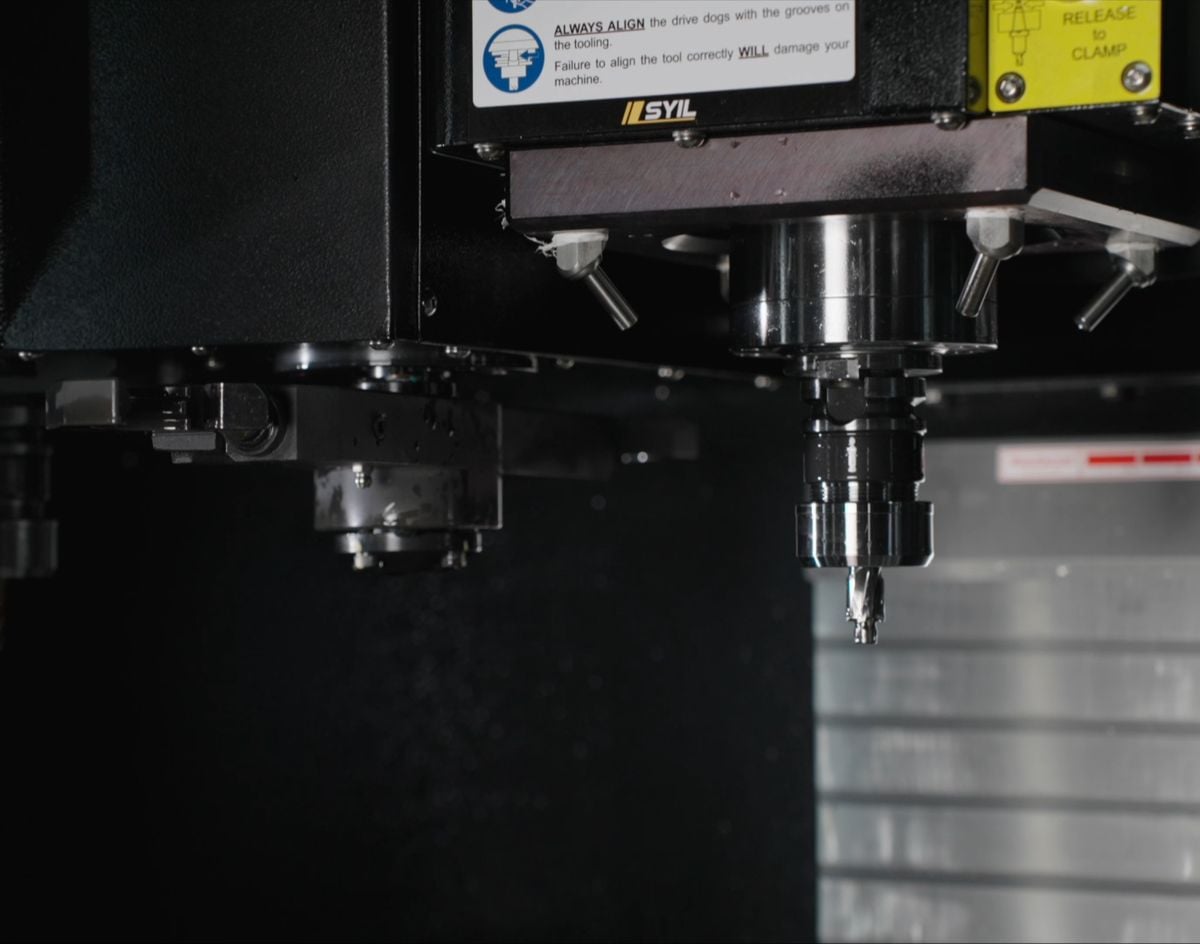

THK
Yüksek hassasiyetli vida ve lineer kılavuzlar

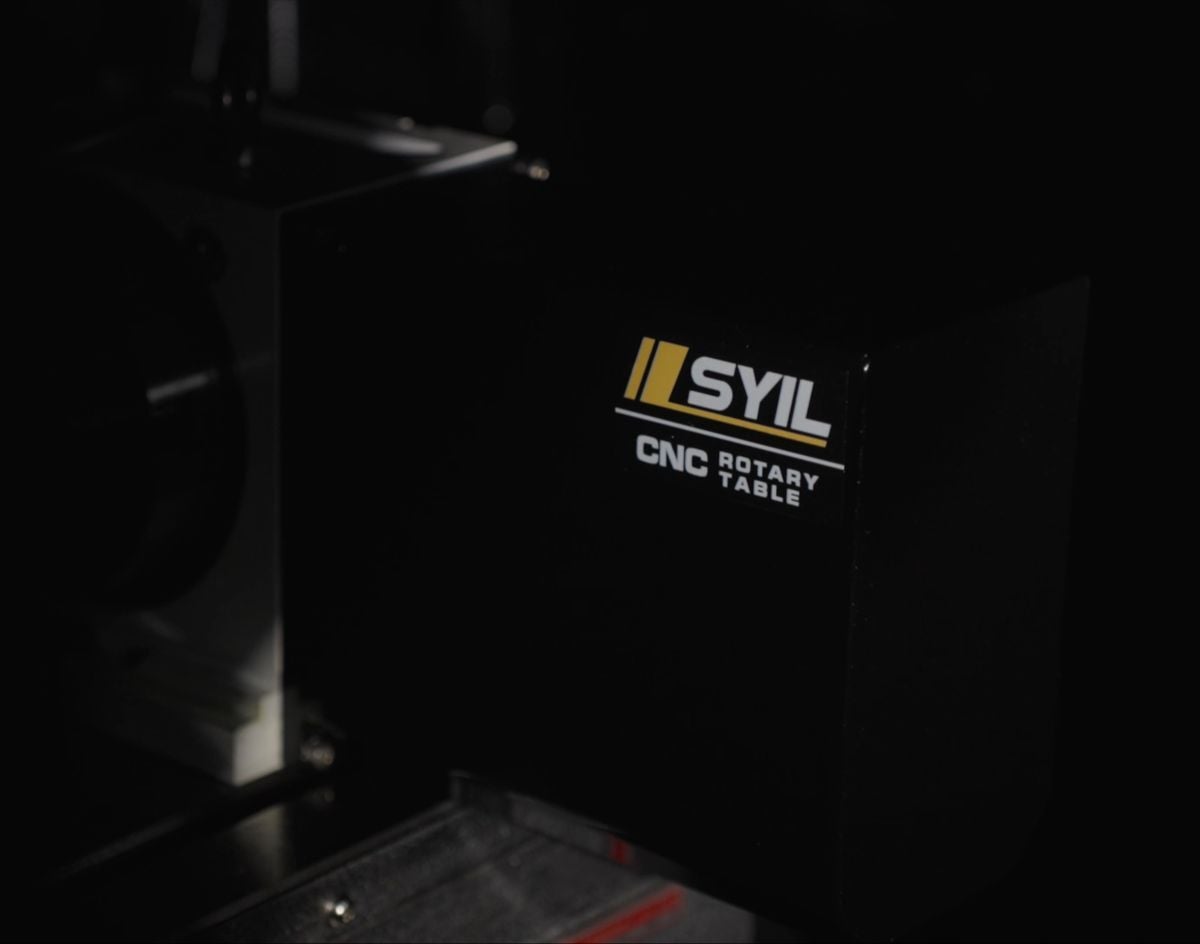

4. Eksen
3 eksenli işleme merkezine 4. eksen ekleyin

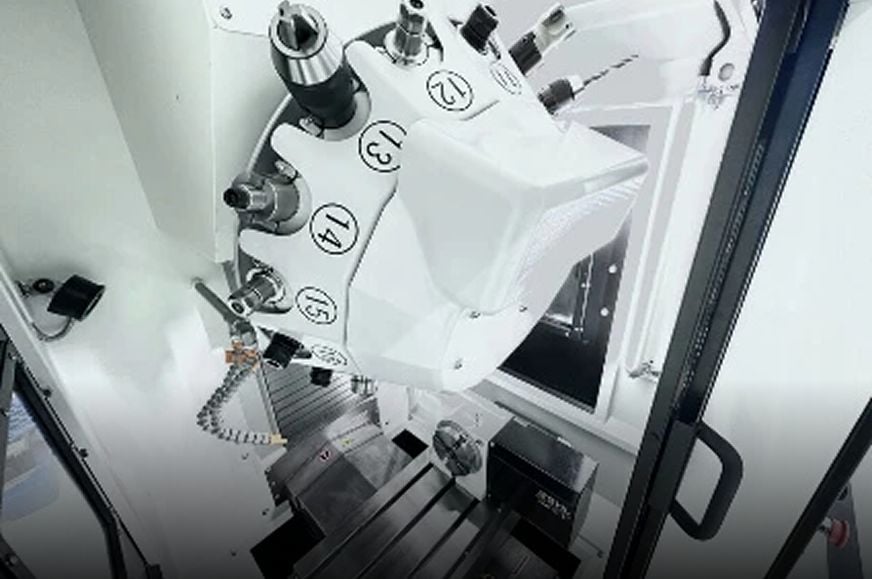

Yüksek Hızlı Servo Takım Değiştirici
16 pozisyon BT30
SYIL X7 Seçenekleri
125mm.
125 mm NC döner tabla için.
Kablosuz tip.
Kablolu tip TTC200.
S800.
Teknik Özellikler
X5
X7
X9
Tabla
Tabla ölçüsü (mm)
560×260
700×300
860×500
Tabla yükü (kg)
150
150
500
Tabla yüzeyi (adet×ölçü×aralık, mm)
T kanalları 3×14×80
T kanalları 3×14×100
T kanalları 5×18×100
Kurslar
X ekseni (mm)
300
400
760
Y ekseni (mm)
260
300
500
Z ekseni (mm)
300
380
500
İş mili burnu ile tabla arası mesafe
150-450
150-530
100-600
İş mili ile kolon arası mesafe
330
358
530
İş mili
İş mili konikliği
BT30
BT30
BT40
İş mili tahriki
Direkt
Kayış
Kayış
Maks. iş mili devri (rpm)
20,000
12,000
10,000
İlerleme
Hızlı hareket (mm/min)
30,000
30,000
30,000
Kesme ilerlemesi (mm/min)
10,000
10,000
10,000
Otomatik takım değiştirici
Tip
Karusel
Kol
Kol
Takım tutucu
BT30
BT30
BT40
Takım magazini kapasitesi
16
16
24
Maks. takım çapı (mm)
63
63
125
Maks. takım uzunluğu (mm)
200
200
240
Maks. takım ağırlığı (kg)
3
3
7
Takımdan takıma değiştirme süresi (s)
1
1.5
2
Diğer veriler
Makine ağırlığı (kg)
2180
2200
5000
Makine boyutları U x G x Y (mm)
Soğutma tankı ve kontrol ünitesi dahil kapladığı alan
Soğutma tankı ve kontrol ünitesi dahil kapladığı alan
2020×1000×2360
1800×1600×2250
1850×2245×2800
Min./maks. hava basıncı (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Soğutma sıvısı tankı kapasitesi (l)
80
80
130
