İşleme yetenekleri
Maksimum işleme çubuğu çapı (mm)
Φ32 mm / Φ38 mm
İş mili delik çapı (mm)
Φ37 mm / Φ39 mm
Maksimum işleme uzunluğu (mm) (Kılavuz burç yok)
2.5D (maks. 80 mm) / 2.5D (maks. 90 mm)
Maksimum işleme uzunluğu (mm) (Sabit kılavuz manşon)
--
Maksimum işleme uzunluğu (mm) ve (inç) (Döner kılavuz manşon)
310 mm
Arka milin maksimum sıkıştırma çapı (mm)
Φ32 mm / Φ38 mm
İş milinin maksimum delme çapı (mm)
Φ13 mm
İşleme yetenekleri
Milin maksimum kılavuz çekme çapı
M12
Arka milin maksimum delme çapı (mm)
Φ10
Arka milin maksimum kılavuz çekme çapı
M10
Radyal hareketli takımın maksimum delme çapı (mm)
Φ10 mm
Radyal hareketli takımın maksimum kılavuz çekme çapı
M8
Arkadan motorlu aletin maksimum delme çapı (mm)
Φ8 mm / Φ8 mm (opsiyonel)
Arkadan motorlu aletin maksimum kılavuz çekme çapı
M6 / M6(opsiyonel)
Mekanik yetenekler
İş mili hızı (d/dk)
8000 dev/dak (döner kılavuz burç 6000) / 6000 dev/dak (döner silindir)
Arka iş mili hızı (d/dk)
8000 dev/dak
Radyal hareketli takım hızı (d/dk)
6000
Geri hareketli takım hızı (d/dk)
6000 dev/dak / 6000 dev/dak (opsiyonel)
Hızlı hareket hızı (m/dak)
30 m/min (X2, Y1, Z1, Z2)
Hızlı hareket hızı (m/dak)
24 m/min (X1, Y2) / 24 m/min (X1, Z1) / 24 m/min (X1, Y2, Z1)
İş mili salgısı (mm)
≤0.002
Tekrar konumlandırma hassasiyeti (mm)
≤0.003
Alet sistemi
Dış silindirik aletler
6(□16) / 1(□20)+5(□16)
Uç yüzey işleme takımları
4(ER20)

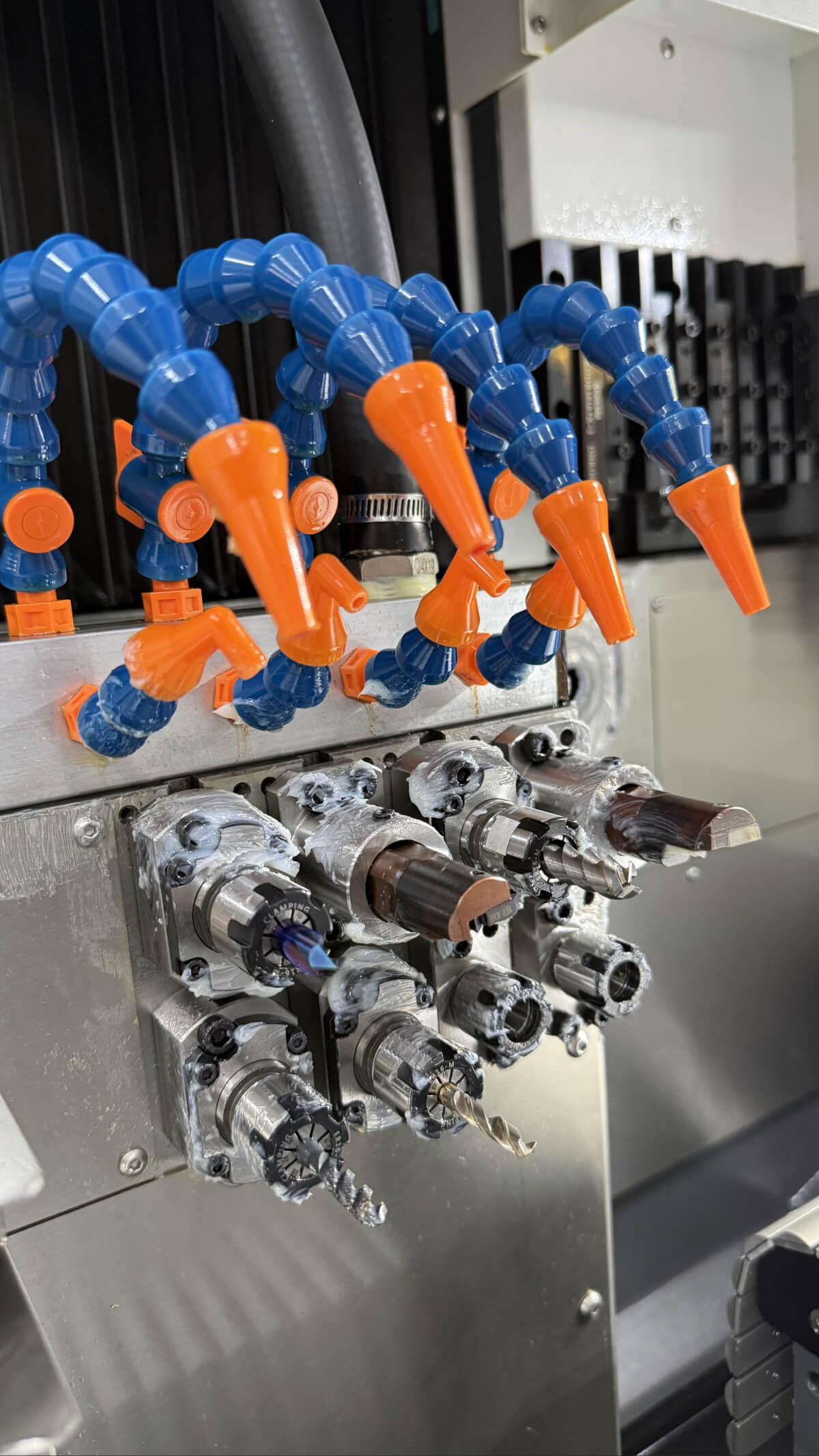

Radyal canlı aletler
1(ER20)+3(ER16)
Derin delik takım tutucu
2 (ER16, isteğe bağlı)
Arka işleme takımları
4 (ER16)
Sırttan güç alan alet
4(ER16) / Opsiyonel
Sırt tornalama takım tutucusu
yok
Motor gücü
İş mili (kw)
6.3 kW
Karşı iş mili (kW)
4.2 kW
Lineer tahrik mili (kw)
1.1 kW (X1, X2, Y1, Z1, Z2)
Radyal canlı takım (kw)
1.1 kW
Geri canlı araç (kw)
1 kW / 1 kW (opsiyonel)
Soğutma pompası (kw)
0.4
Diğerleri
Ağırlık (kg)
3750 kg
Boyut (mm)
2960×1660×1920 mm / 3100×1660×1920 mm

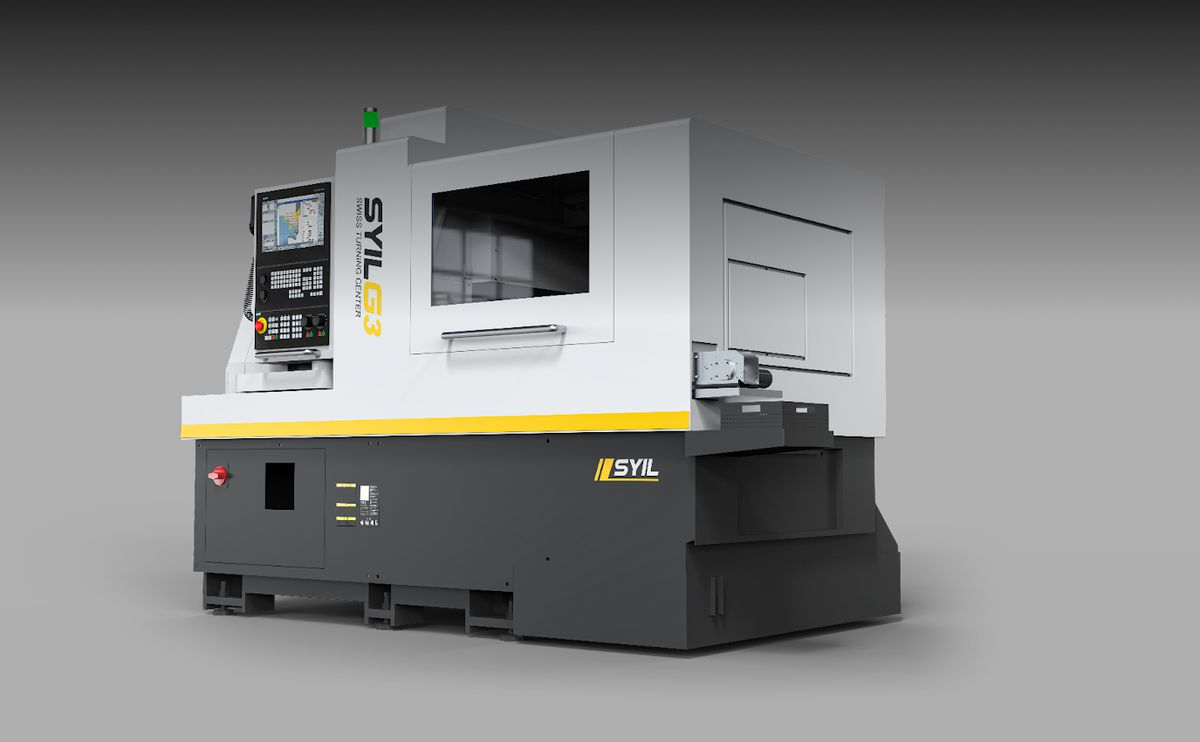

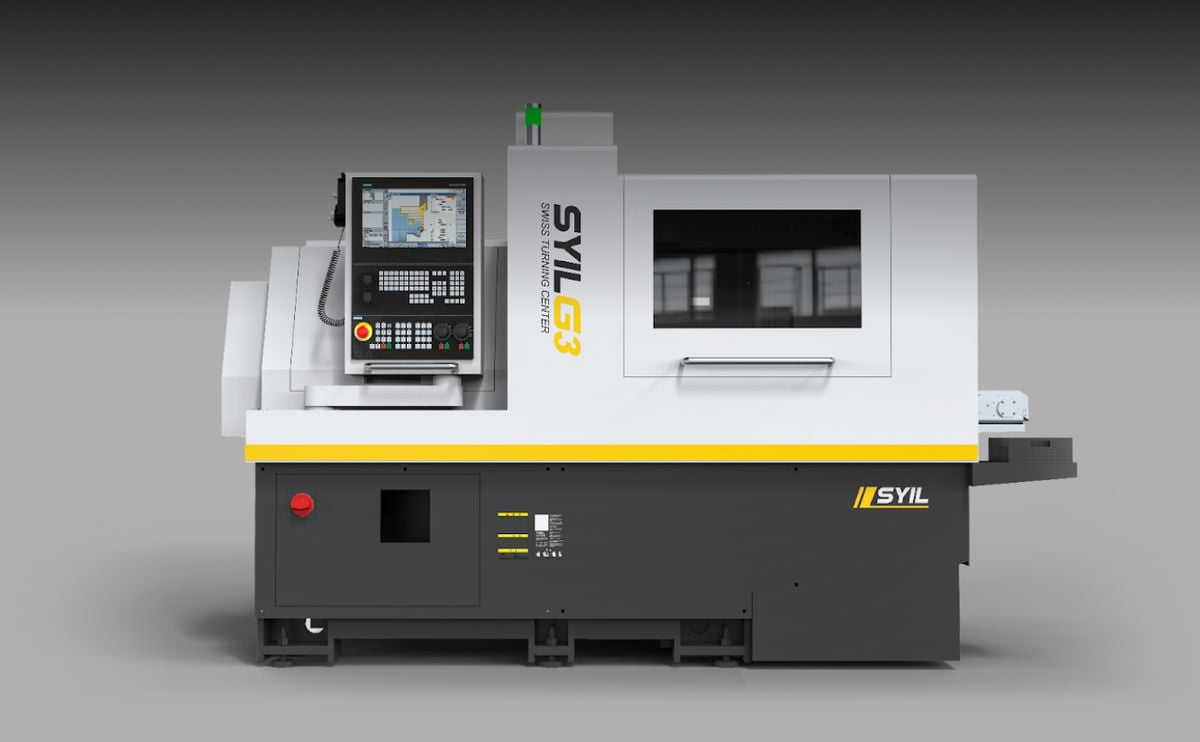

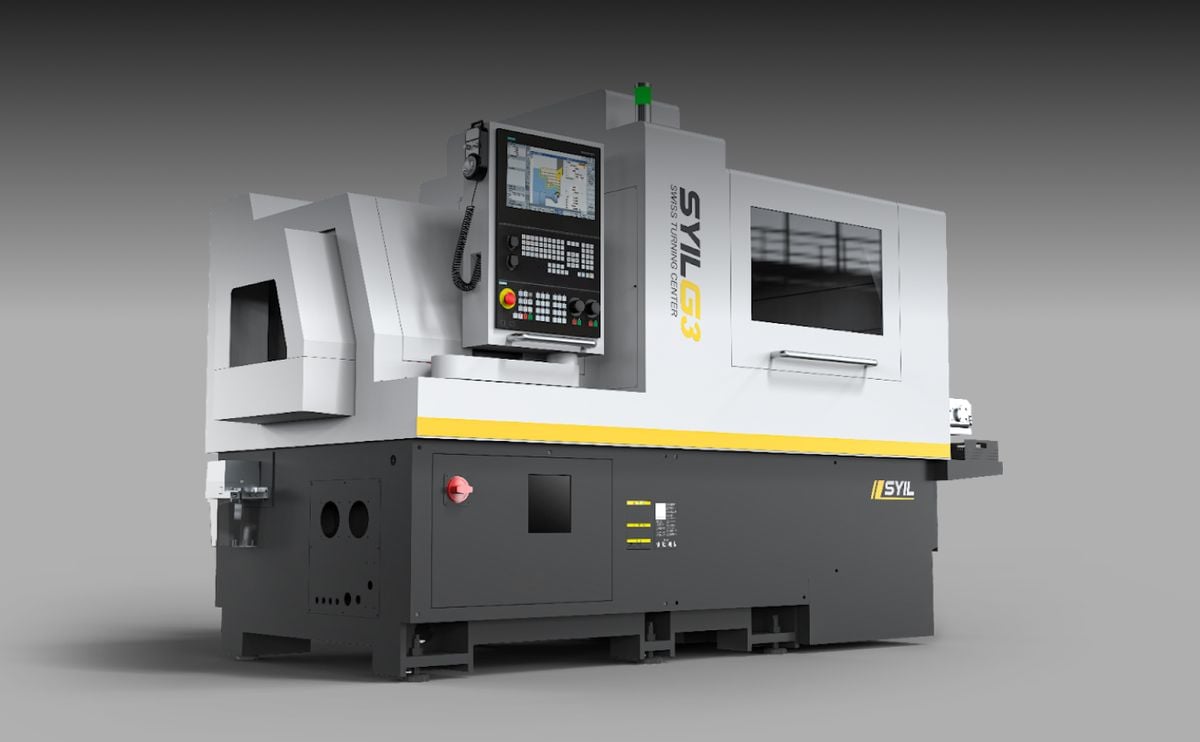

SYIL G3 Özellikleri
Küçük ve uzun parçaların olağanüstü hassasiyet ve stabilite ile işlenmesi için idealdir.
Teknik Özellikler
G3 L326
G3 L385
G3 L386
İşleme yetenekleri
Maksimum işleme çubuğu çapı (mm)
Φ32
Φ38
Φ38
İş mili delik çapı (mm)
Φ37
Φ39
Φ39
Maksimum işleme uzunluğu (mm) & (inç) (Kılavuz burç yok)
2.5D (maksimum 80)
2,5D (maksimum 90)
2,5D (maksimum 90)
Maksimum işleme uzunluğu (mm) & (inç) (Sabit kılavuz manşon)
--
--
--
Maksimum işleme uzunluğu (mm) & (inç) (Döner kılavuz manşon)
310
310
310
Arka milin maksimum sıkıştırma çapı (mm)
Φ32
Φ38
Φ38
İş milinin maksimum delme çapı (mm)
Φ13
Φ13
Φ13
Milin maksimum kılavuz çekme çapı
M12
M12
M12
Arka milin maksimum delme çapı (mm)
Φ10
Φ10
Φ10
Arka milin maksimum kılavuz çekme çapı
M10
M10
M10
Radyal hareketli takımın maksimum delme çapı (mm)
Φ10
Φ10
Φ10
Radyal hareketli takımın maksimum kılavuz çekme çapı
M8
M8
M8
Arkadan motorlu aletin maksimum delme çapı (mm)
Φ8
Φ8 (isteğe bağlı)
Φ8
Arkadan motorlu aletin maksimum kılavuz çekme çapı
M6
M6 (isteğe bağlı)
M6
Mekanik yetenekler
İş mili hızı (d/dk)
8000 (döner kılavuz manşon 6000)
6000 (döner silindir)
6000 (döner silindir)
Geri iş mili hızı (d/dk)
8000
8000
8000
Radyal hareketli takım hızı (d/dk)
6000
6000
6000
Geri hareketli takım hızı (d/dk)
6000
6000 (isteğe bağlı)
6000
Hızlı hareket hızı (m/dak)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
Hızlı hareket hızı (m/dak)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
İş mili salgısı (mm)
≤0.002
≤0.002
≤0.002
Tekrar konumlandırma hassasiyeti (mm)
≤0.003
≤0.003
≤0.003
Alet sistemi
Dış silindirik aletler
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Uç yüzey işleme takımları
4(ER20)
4(ER20)
4(ER20)
Radyal canlı aletler
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
Derin delik takım tutucu
2(ER16)
2(ER16)
2(ER16)
Geri işleme takımları
4(ER16)
4(ER16)
4(ER16)
Sırttan güç alan alet
4(ER16)
Opsiyonel
4(ER16)
Sırt tornalama takım tutucusu
--
--
--
Motor gücü
İş Mili (kw)
6.3
6.3
6.3
Arka mil (kw)
4.2
4.2
4.2
Lineer tahrik mili (kw)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
Radyal canlı alet (kw)
1.1
1.1
1.1
Geri canlı araç (kw)
1
1 (isteğe bağlı)
1
Soğutma pompası (kw)
0.4
0.4
0.4
Ağırlık ve boyut
Ağırlık (kg)
3750
3750
3750
Boyut (mm)
2960x1660x1920
3100x1660x1920
3100x1660x1920
