İşleme yetenekleri
Maksimum işleme çubuğu çapı (mm)
Φ20 mm
Mil delik çapı (mm)
ø25
Maksimum işleme uzunluğu (mm) ve (inç) (Kılavuz burç yok)
2,5D (maksimum 50)
Maksimum işleme uzunluğu (mm) ve (inç) (Sabit kılavuz manşon)
220(isteğe bağlı)
Maksimum işleme uzunluğu (mm) ve (inç) (Döner kılavuz manşon)
180
Arka milin maksimum sıkıştırma çapı (mm)
Φ20
Milyonun maksimum delme çapı (mm)
Φ10
İşleme yetenekleri
İş mili maksimum kılavuz çapı
M10
Arka milin maksimum delme çapı (mm)
Φ10
Arka milin maksimum kılavuz çapı
M10
Radyal canlı aletin maksimum delme çapı (mm)
Φ8
Radyal canlı takımın maksimum kılavuz çapı
M6
Arka tahrikli aletin maksimum delme çapı (mm)
Φ8(isteğe bağlı)
Arka tahrikli aletin maksimum kılavuz çekme çapı
M6(isteğe bağlı)
Mekanik yetenekler
İş mili hızı (dev/dak)
10000 (döner kılavuz manşon 8000)
Arka mil hızı (dev/dak)
10000
Radyal canlı takım hızı (d/dk)
6000
Arka canlı takım hızı (d/dk)
6000(isteğe bağlı)
Hızlı hareket hızı (m/dk)
24(X2, Y1, Z1, Z2)
Hızlı hareket hızı (m/dk)
20(X1)
Mil salgısı (mm)
≤0.002
Tekrar konumlandırma hassasiyeti (mm)
≤0.003
Alet sistemi
Dış silindirik takımlar
1(□16)+6(□12)
Uç yüz işleme takımları
4(ER16)
Uç yüz işleme takımları
2(ER11)+3(ER16)
Derin delik takım tutucu
2(ER16, isteğe bağlı)
Arka işleme aletleri
4(ER16)
Arka tahrikli alet
İsteğe bağlı
Arka döner takım tutucu
yok
Motor gücü
Mil (kw)
6.5
Doğrusal tahrik mili (kw)
1 (Siemens: 0,94)
Radyal canlı alet (kw)
1 (Siemens: 0,94)
Arka canlı araç (kw)
1 (Siemens: 0,94) (İsteğe bağlı)
Soğutma pompası (kw)
0.4
Diğerleri
Boyut (mm)
2565x1350x1850
Ağırlık (kg)
2900

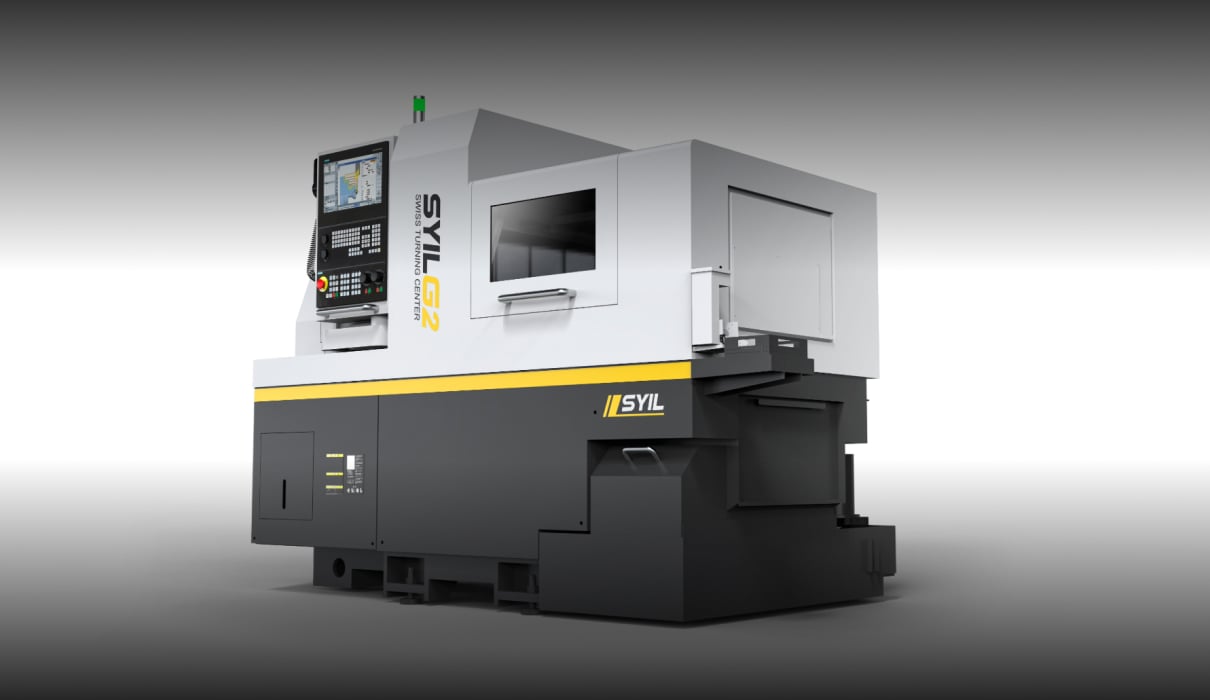

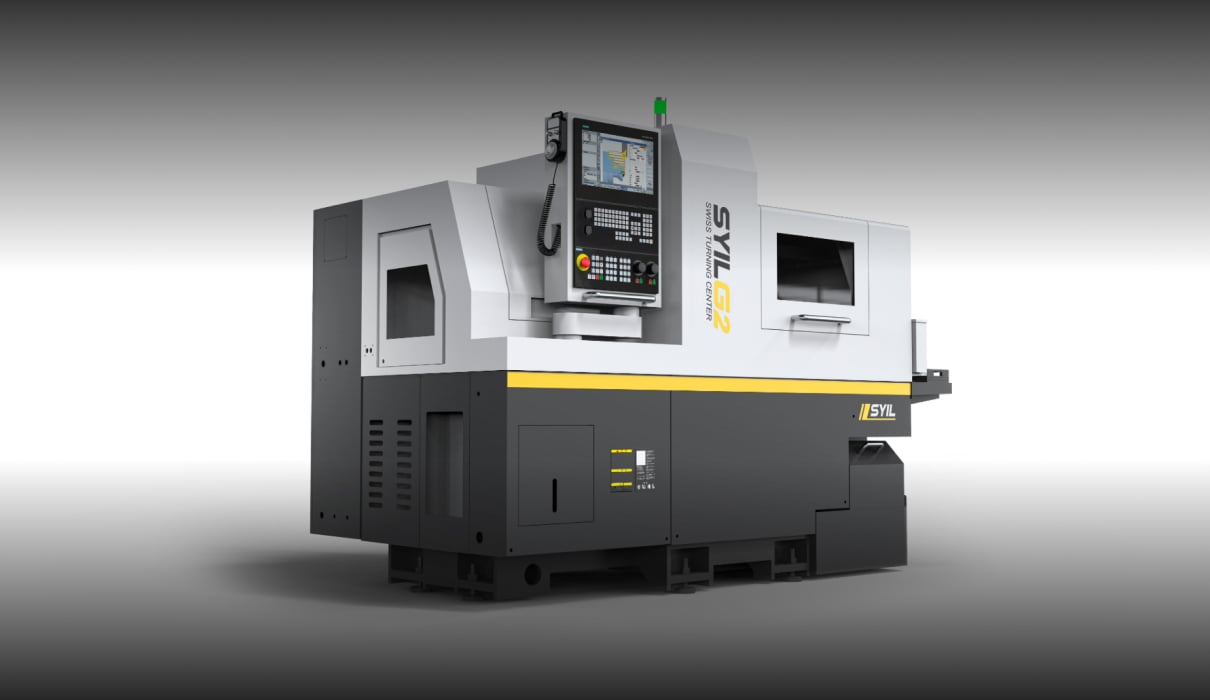

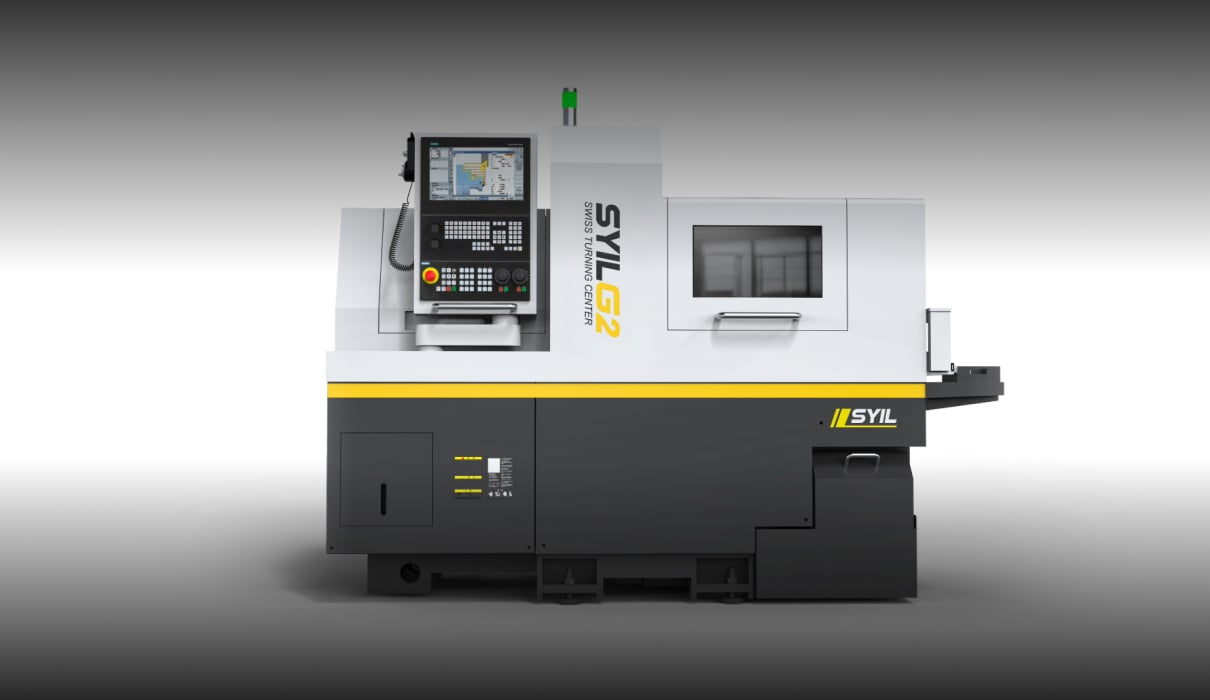

SYIL G2 Özellikleri
Olağanüstü hassasiyet ve stabilite ile küçük ve uzun parçaların işlenmesi için idealdir.
Teknik Özellikler
G2 L205
G2 L265
G2 205
G2 206
G2 265
G2 266
İşleme kapasitesi
Maks. çubuk çapı (mm)
Φ20
Φ26
Φ20
Φ20
Φ26
Φ26
İş mili geçiş deliği çapı (mm)
Φ25
Φ30
Φ25
Φ25
Φ30
Φ30
Maks. işleme uzunluğu (mm) (kılavuz burçsuz)
2.5D(maks. 50)
2.5D(maks. 50)
2.5D(maks. 50)
2.5D(maks. 50)
2.5D(maks. 50)
2.5D(maks. 50)
Maks. işleme uzunluğu (mm) (sabit kılavuz burç)
220(opsiyonel)
220(opsiyonel)
220(opsiyonel)
220(opsiyonel)
220(opsiyonel)
220(opsiyonel)
Maks. işleme uzunluğu (mm) (döner kılavuz burç)
180
180
180
180
180
180
Karşı iş mili maks. bağlama çapı (mm)
Φ20
Φ20
Φ20
Φ20
Φ20
Φ20
İş mili maks. delme çapı (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
İş mili maks. kılavuz çekme çapı
M10
M10
M10
M10
M10
M10
Karşı iş mili maks. delme çapı (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Karşı iş mili maks. kılavuz çekme çapı
M8
M8
M10
M10
M10
M10
Radyal tahrikli takım maks. delme çapı (mm)
Φ8
Φ8
Φ8
Φ8
Φ8
Φ8
Radyal tahrikli takım maks. kılavuz çekme çapı
M6
M6
M6
M6
M6
M6
Arka tahrikli takım maks. delme çapı (mm)
Φ8(opsiyonel)
Φ8(opsiyonel)
Φ8(opsiyonel)
Φ8
Φ8(opsiyonel)
Φ8
Arka tahrikli takım maks. kılavuz çekme çapı
M6(opsiyonel)
M6(opsiyonel)
M6(opsiyonel)
M6
M6(opsiyonel)
M6
Mekanik özellikler
İş mili devri (r/min)
10000(döner kılavuz burç 8000)
10000(döner kılavuz burç 8000)
10000(döner kılavuz burç 8000)
10000(döner kılavuz burç 8000)
10000(döner kılavuz burç 8000)
10000(döner kılavuz burç 8000)
Karşı iş mili devri (r/min)
10000
10000
10000
10000
10000
10000
Radyal tahrikli takım devri (r/min)
5000
5000
6000
6000
6000
6000
Arka tahrikli takım devri (r/min)
6000 (opsiyonel)
6000 (opsiyonel)
6000 (opsiyonel)
6000
6000 (opsiyonel)
6000
Hızlı hareket hızı (m/min)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
Hızlı hareket hızı (m/min)
20(X1)
20(X1)
20(X1)
20(X1, Y2)
20(X1)
20(X1, Y2)
İş mili salgısı (mm)
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
Tekrarlanabilirlik (mm)
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
Takım sistemi
Dış tornalama takımları
1(□16)+5(□12)
1(□16)+5(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
Alın işleme takımları
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Radyal tahrikli takımlar
2(ER11)+2(ER16)
2(ER11)+2(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
Derin delik takım tutucu
4(ER16)+1(Φ20)
4(ER16)+1(Φ20)
2
2
2
2
Arka işleme takımları
--
--
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Arka tahrikli takım
--
--
Opsiyonel
4(ER16)
Opsiyonel
4(ER16)
Arka tornalama takım tutucu
--
--
yok
2
yok
2
Motor gücü
İş mili (kW)
4.2
4.2
4.2
4.2
4.2
4.2
Karşı iş mili (kW)
3.1
3.1
4.2
4.2
4.2
4.2
Lineer tahrik mili (kW)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Radyal tahrikli takım (kW)
1
1
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Arka tahrikli takım (kW)
0.75
0.75
1(Siemens:0.94)(opsiyonel)
1(Siemens:0.94)
1(Siemens:0.94)(opsiyonel)
1(Siemens:0.94)
Soğutma sıvısı pompası (kW)
0.4
0.4
0.4
0.4
0.4
0.4
Ağırlık ve boyutlar
Ağırlık (kg)
2400
2400
2900
3000
2900
3000
Boyutlar (mm)
2380x1300x1770
2380x1300x1770
2565x1350x1850
2565x1350x1850
2565x1350x1850
2565x1350x1850
