Schneeberger
Mineral döküm makine çerçevesi
Eksen Hareketleri
X Eksen
300 mm
Y Eksen
260 mm
Z Eksen
300 mm
İş mili alnından tablaya olan mesafe
150-450 mm
İş mili ile tabla yüzeyi arasındaki mesafe
330 mm

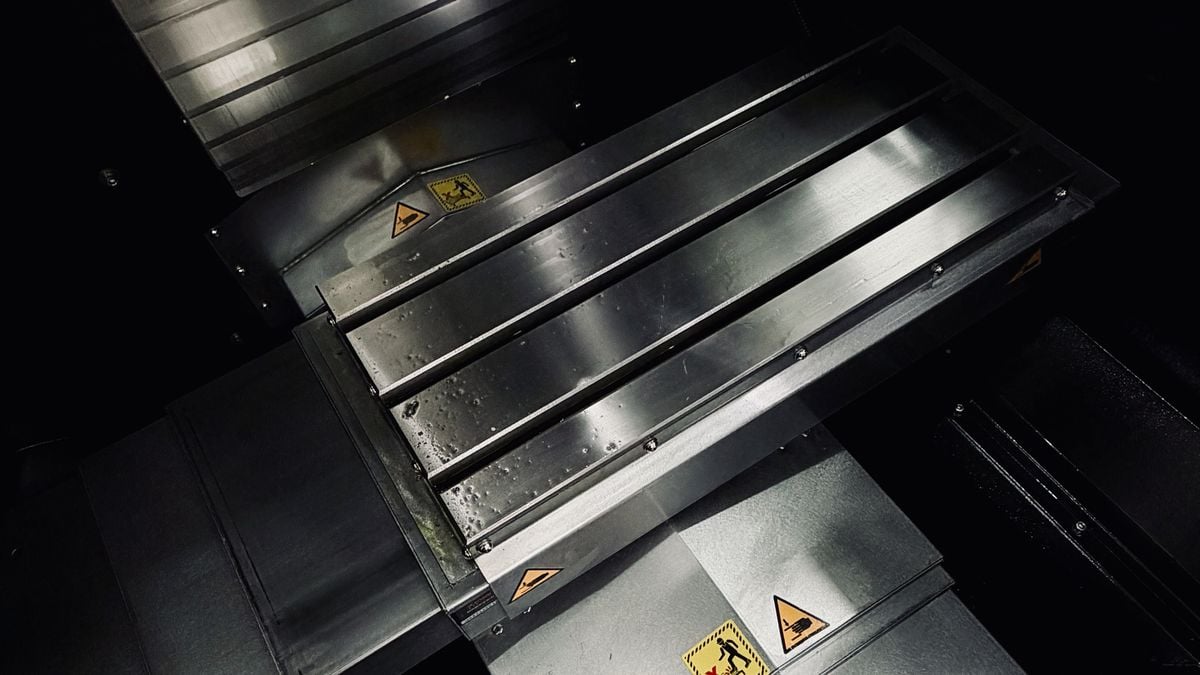

Tabla
Tabla ölçüsü(mm)
560x260 mm
Maksimum Taşıma Kapasitesi
150kg
Tabla Yüzeyi (sayı x boyut x mesafe)
T-Kanal 3x14x80 mm)

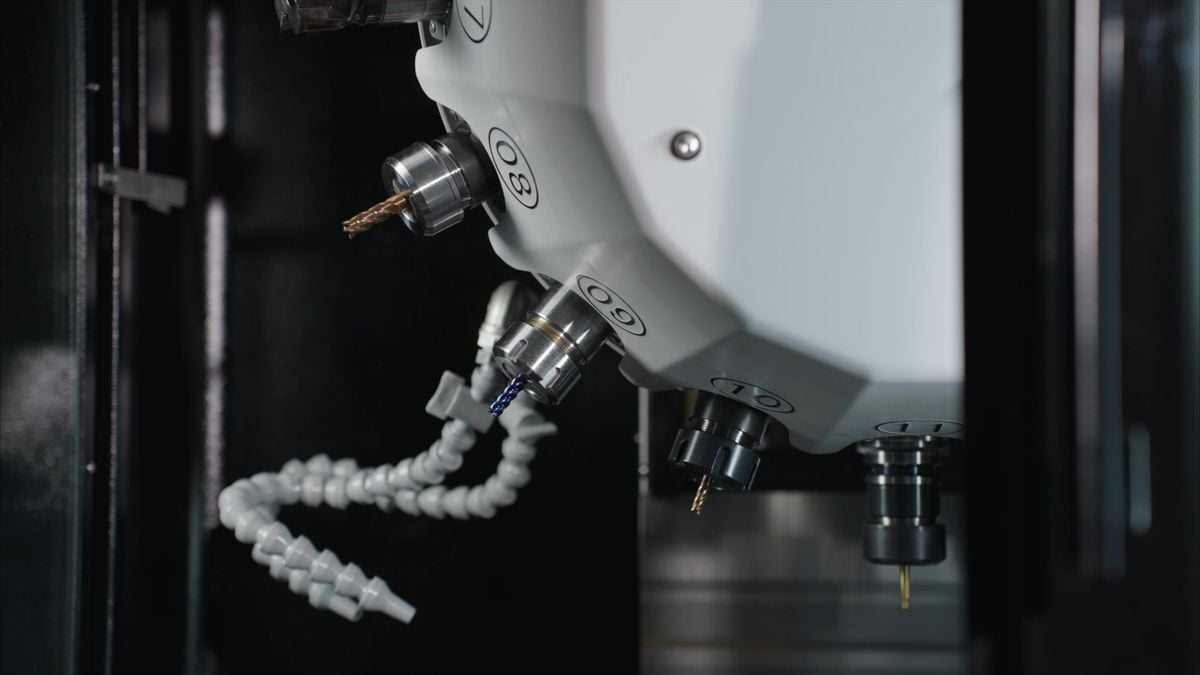

İş Mil
İş mili konikliği
BT30
Max. iş mili hızı (rpm)
20,000rpm
Güç aktarımı
Doğrudan

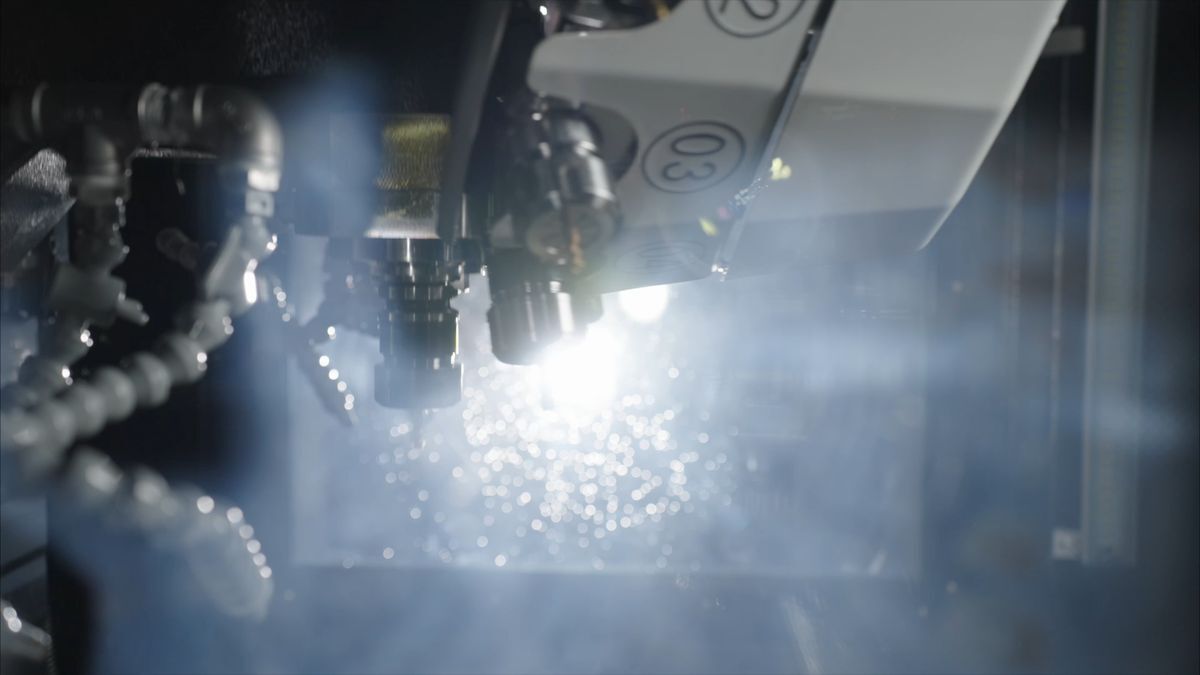

İlerleme
Boşta ilerleme (mm / min)
30.000 mm/dak
Kesme hızı (mm / min)
10.000 mm / dak
Otomatik Takım Değiştirmer
Model
Tekerlek tipi
Takım tutucu
BT30
Takım kapasitesi
16
Max. takım çapı (mm)
63 mm
Max. takım uzunluğu (mm)
200 mm
Max. takım ağırlığı (kg)
3 kg
Takımdan takıma (sn)
1sn

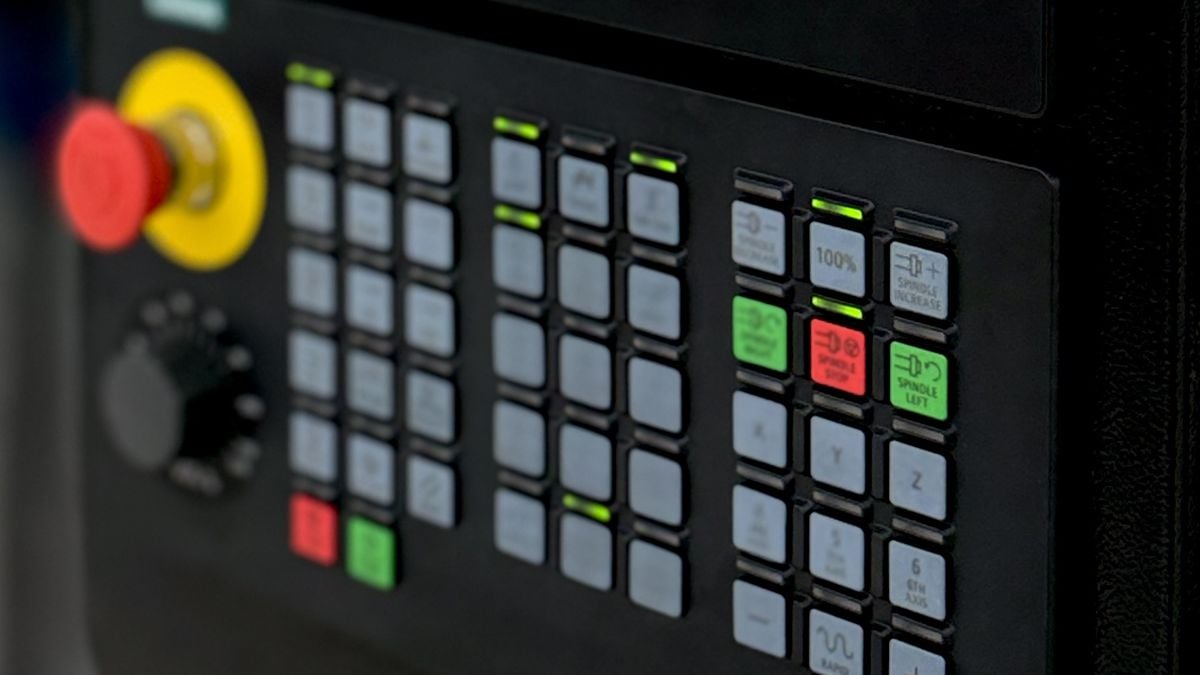

Güç - Siemens
İş mili motor gücü (nominal/maks.)
4.8 kW
Eksen motorları (X, Y, Z)
1/2.2/3.5 kW
Güç kaynağı
AC380V / 3 faz
Güç
12 kVA
Tezgah Boyutu ve Ağırlığı
Zemin Boyutu (LxWxH)
2020x1000x2360 mm
Brüt Ağırlık
2180kg
Alan ve Para Tasarrufu Sağlar

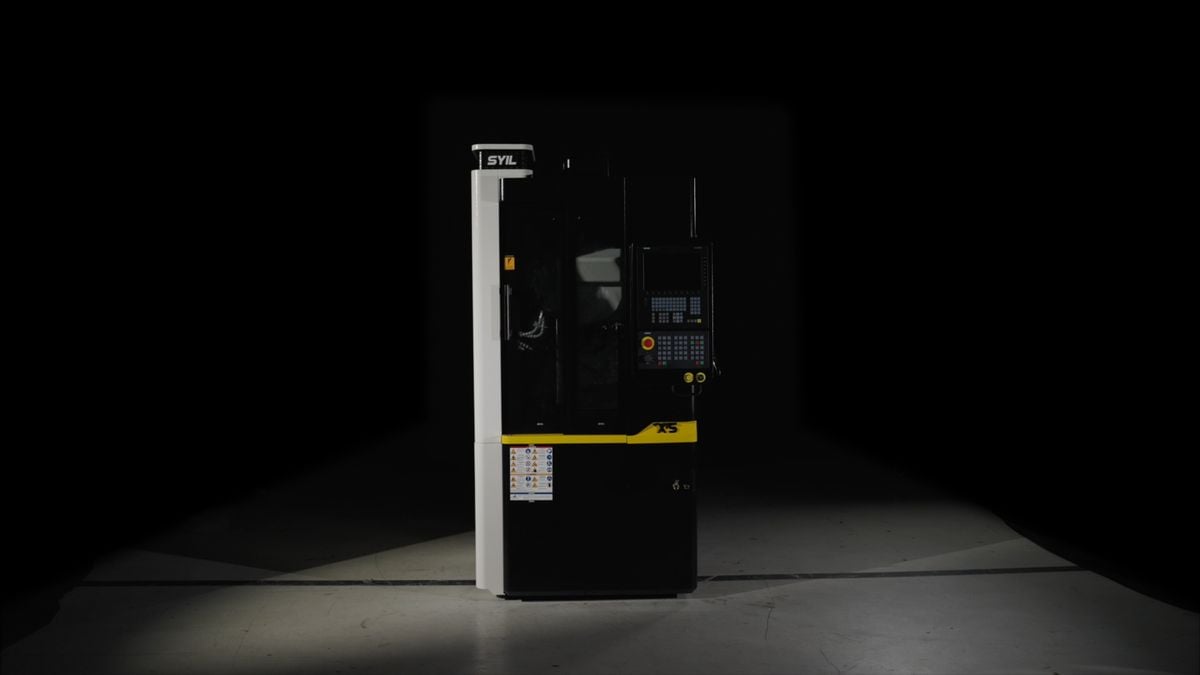

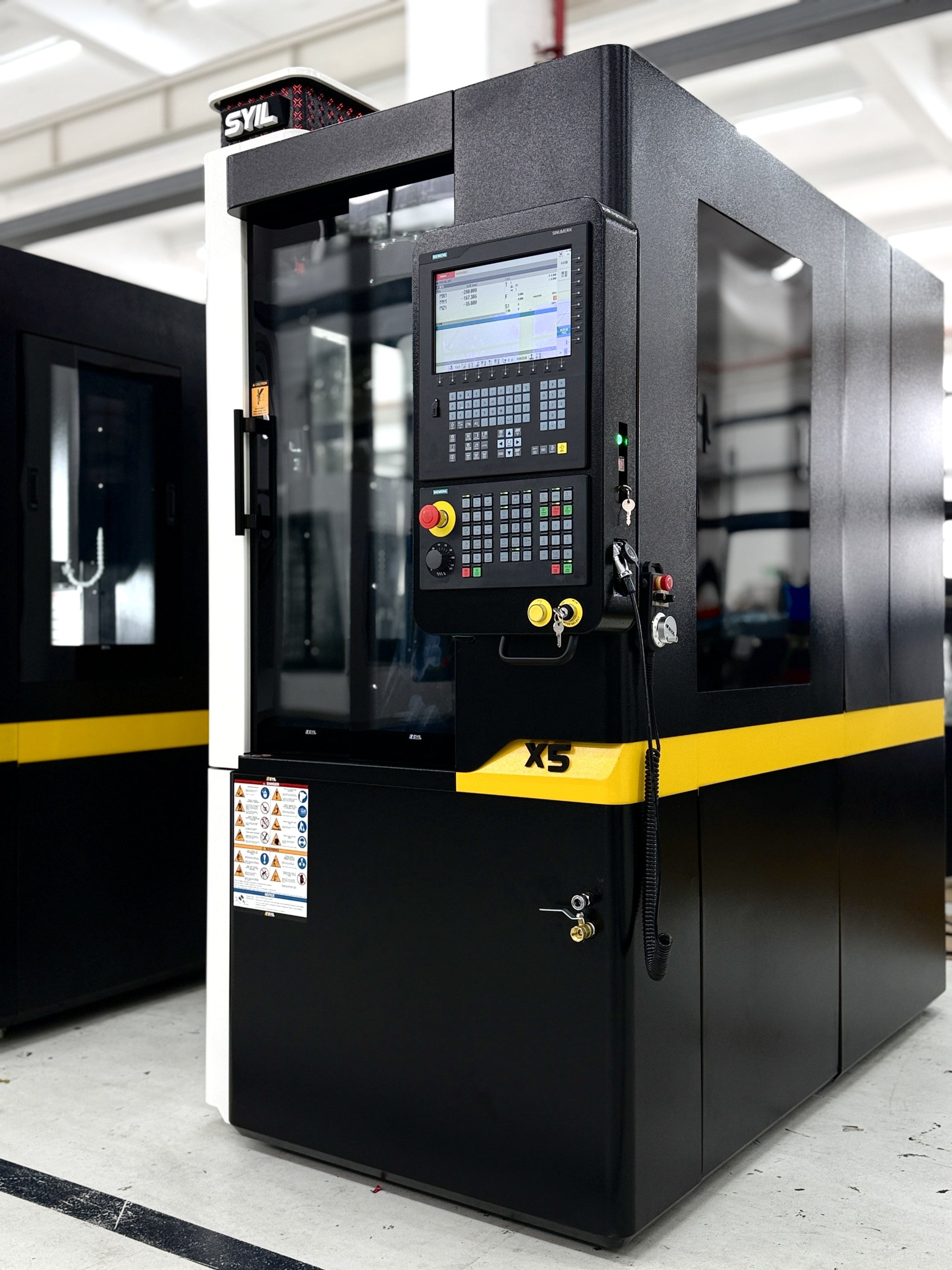

SYIL X5, maksimum hassasiyet ve güçlü performans sunan 3 eksenli bir işleme merkezidir. X5'inize kolayca 4. eksen ekleyebilirsiniz.

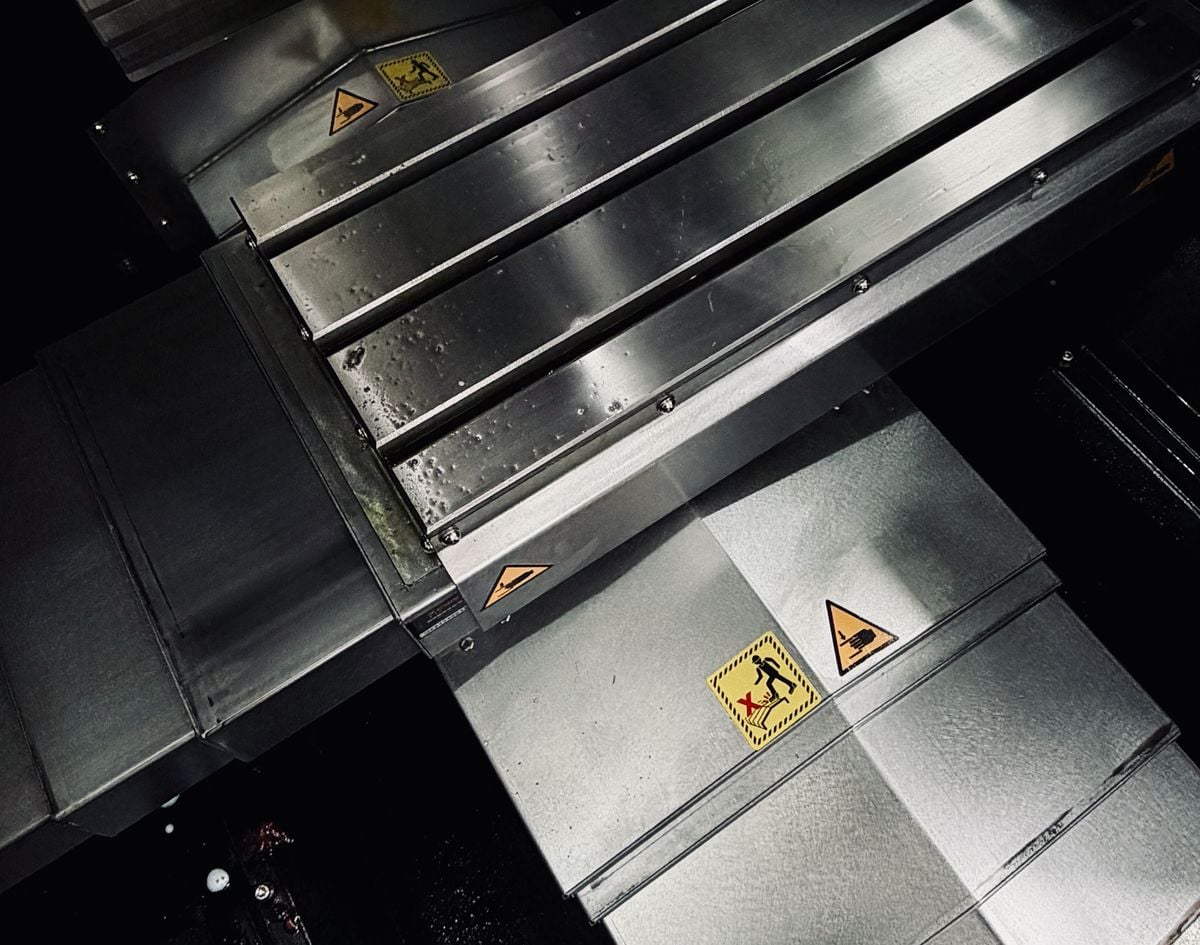

THK
Yüksek hassasiyetli bilyalı vidalar ve doğrusal kılavuzlar

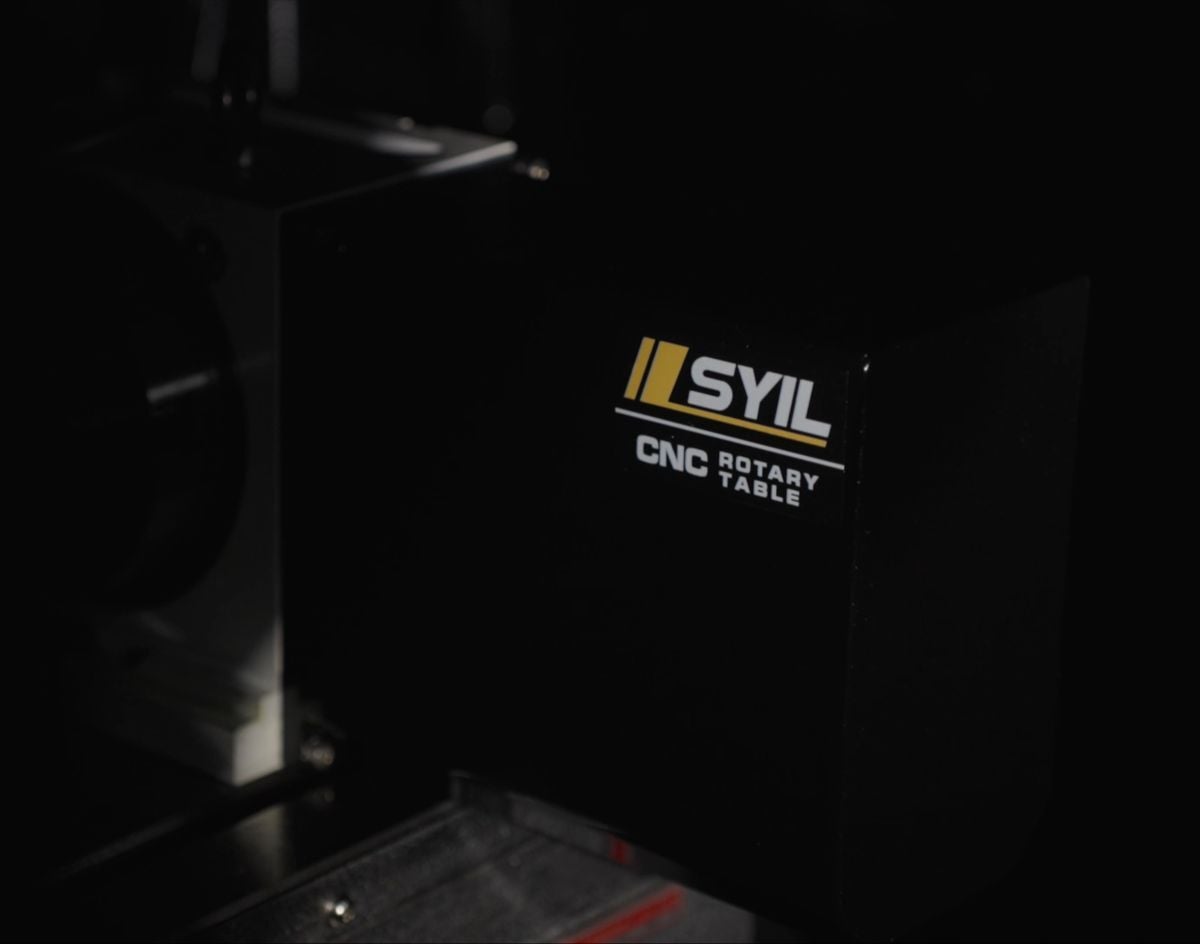

4. Eksen
3 eksenli işleme merkezinize 4. eksen ekleyin

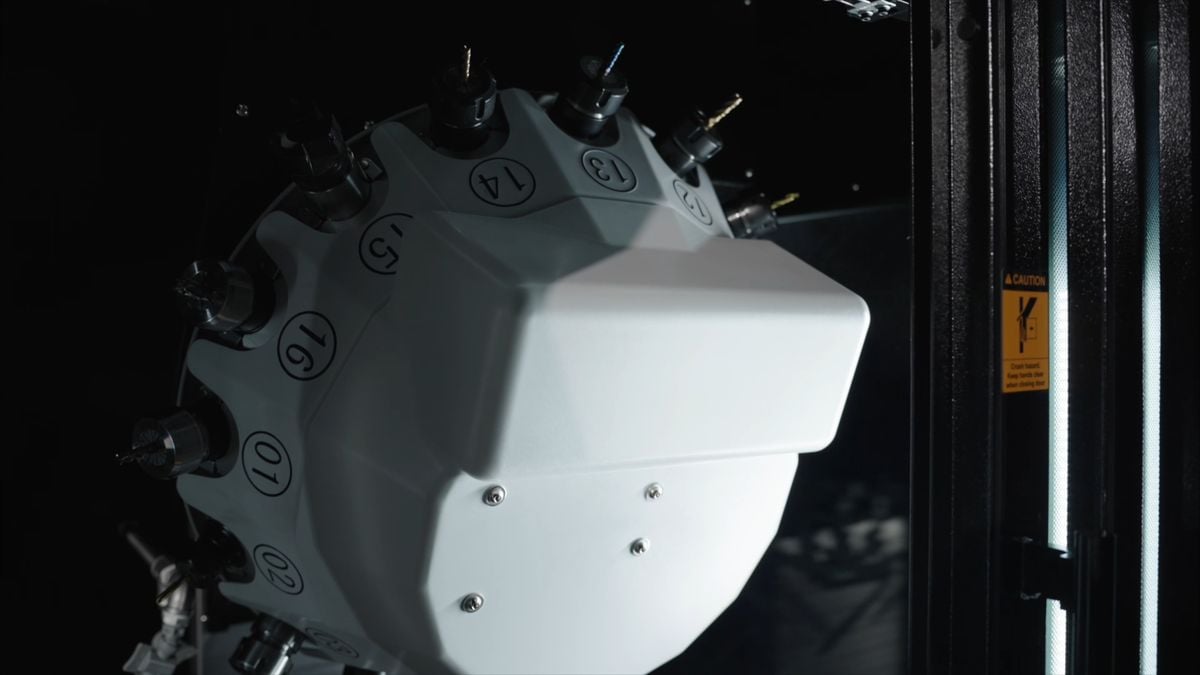

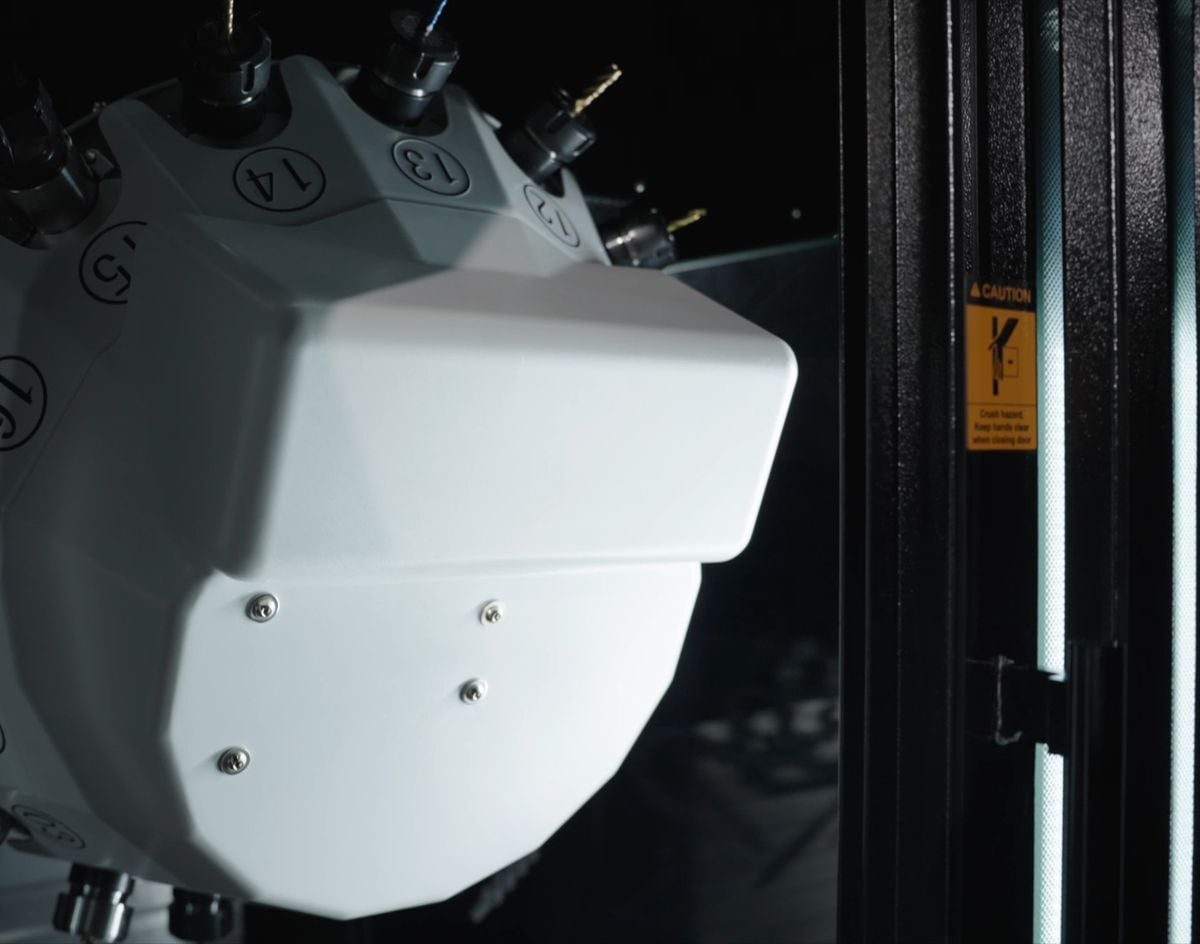

Yüksek Hızda Servo Takım Değiştirici
16 pozisyon BT30
SYIL X5 Seçenekleri

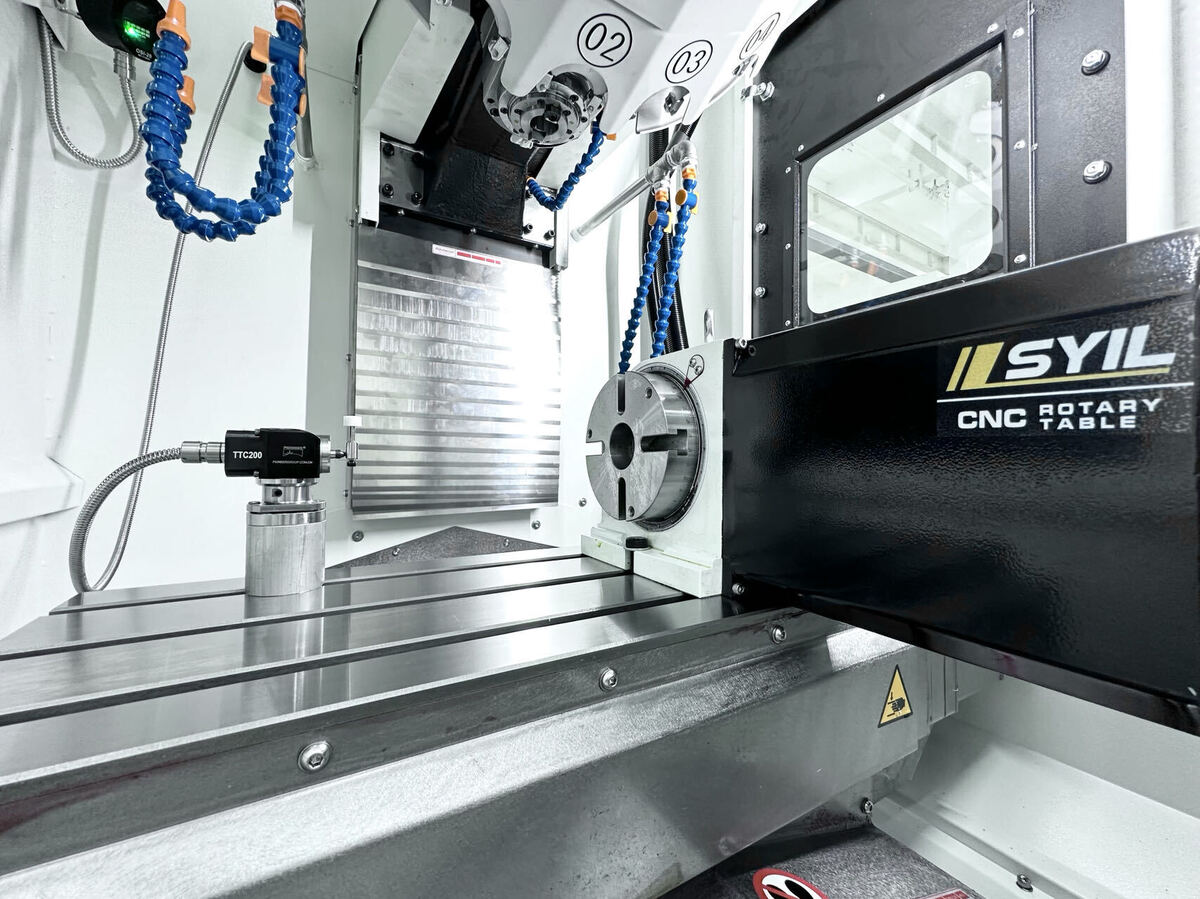

125mm.

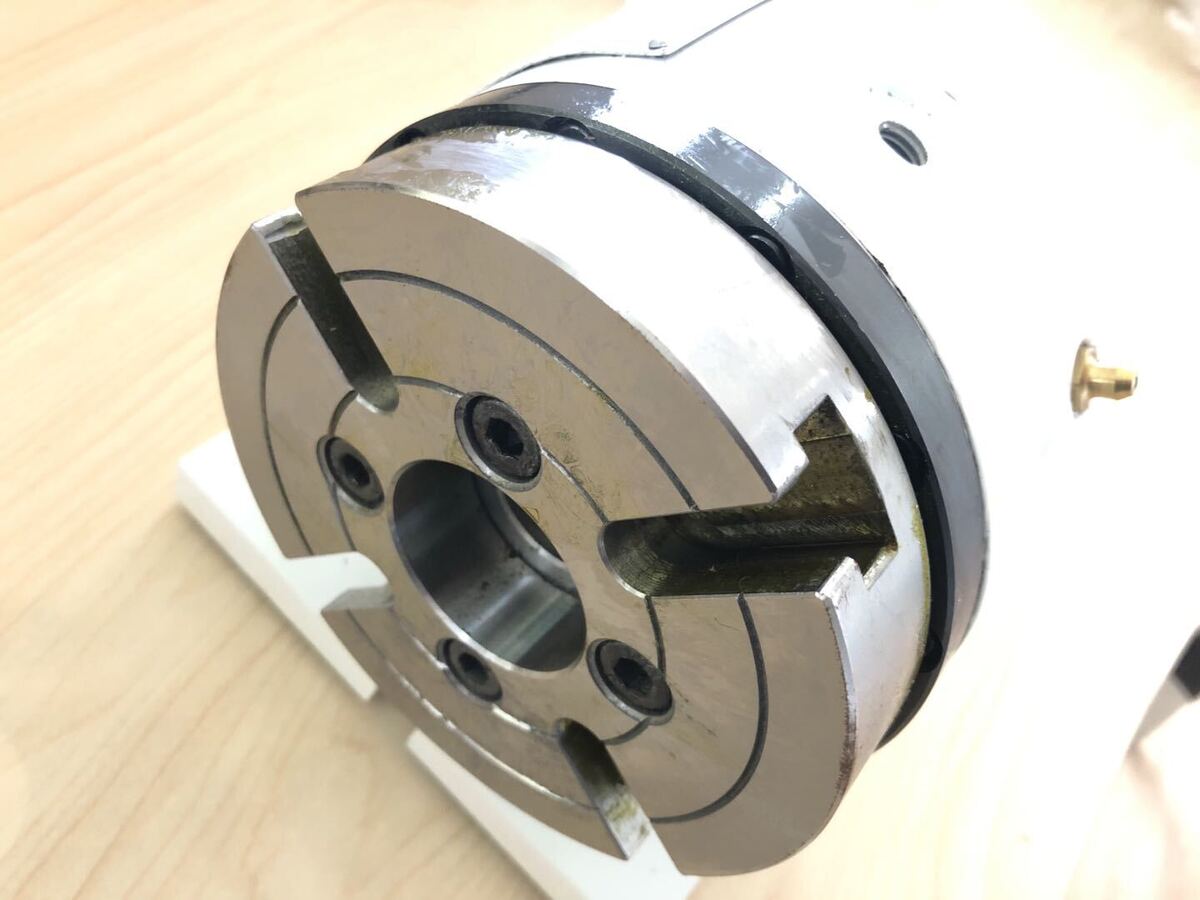

125 mm NC döner tabla için.
Emiş Ünitesi S200.
Kablosuz tip.
Kablolu tip TTC200.
Teknik Özellikler
X5
X7
X9
X11
Tabla
Tabla ölçüsü (mm)
560×260
700×300
860×500
1050×550
Tabla yükü (kg)
150
150
500
600
Tabla yüzeyi (adet×ölçü×aralık, mm)
T kanalları 3×14×80
T kanalları 3×14×100
T kanalları 5×18×100
T kanalları 5×18×90
Kurslar
X ekseni (mm)
300
400
760
1000
Y ekseni (mm)
260
300
500
500
Z ekseni (mm)
300
380
500
500
İş mili burnu ile tabla arası mesafe
150-450
150-530
100-600
110-610
İş mili ile kolon arası mesafe
330
358
530
650
İş mili
İş mili konikliği
BT30
BT30
BT40
BT40
İş mili tahriki
Direkt
Kayış
Kayış
Kayış
Maks. iş mili devri (rpm)
20,000
12,000
10,000
10,000
İlerleme
Hızlı hareket (mm/min)
30,000
30,000
30,000
30,000
Kesme ilerlemesi (mm/min)
10,000
10,000
10,000
10,000
Otomatik takım değiştirici
Tip
Karusel
Kol
Kol
Kol
Takım tutucu
BT30
BT30
BT40
BT40
Takım magazini kapasitesi
16
16
24
24
Maks. takım çapı (mm)
63
63
125
125
Maks. takım uzunluğu (mm)
200
200
240
300
Maks. takım ağırlığı (kg)
3
3
7
7
Takımdan takıma değiştirme süresi (s)
1
1.5
2
2.5
Diğer veriler
Makine ağırlığı (kg)
2180
2200
5000
7000
Makine boyutları U x G x Y (mm)
Soğutma tankı ve kontrol ünitesi dahil kapladığı alan
Soğutma tankı ve kontrol ünitesi dahil kapladığı alan
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min./maks. hava basıncı (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Soğutma sıvısı tankı kapasitesi (l)
80
80
130
240
